室内机的基本结构及控制电路分析

2023-06-19 理论教育版权反馈

【摘要】：在图2-42a中，拆下面罩板可见到内部的过滤网，如图2-42b所示，再进一步拆下前盖板，即可见到室内机的基本结构，如图2-43所示。室内机的基本结构主要是由控制电路和热交换器及其所属的空气循环部件等组成的。图2-41 热泵分体式空调器控制电路原理图图2-42 分体壁挂式空调器室内机顶面结构实物图图2-43 分体壁挂式空调器室内机中的基本结构实物图1.控制电路的基本结构控制电路主要由主控板、传感器、接线板、连接导线等组成，其实物如图2-44所示。

在伊莱克斯KFR-60LB型分体落地式热泵型空调器中，室内机呈柜式结构，见图3-1。它的基本结构主要分为上下两室及后背管路等几个部分。

1.室内机上部的室内基本结构

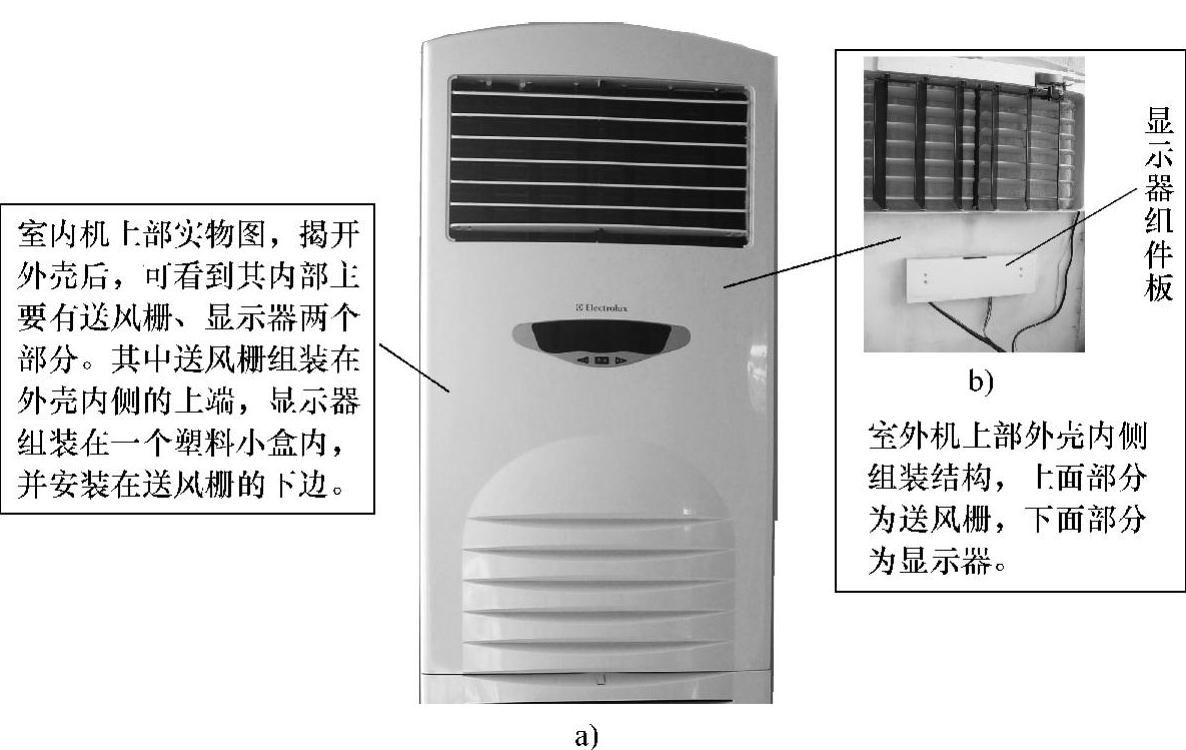

室内机上部是从外壳中间的缝隙至顶面来划分，如图3-28所示。它的内部从上至下包含有送风栅、显示屏两个部分。

图3-28 室内机外壳上部结构实物图

（1）送风栅

送风栅主要用于控制送入室内风的方向，在伊莱克斯KFR-60LB型空调器的室内机中，送风栅放置在柜体的最上端，见图3-1。送风栅主要由水平送风叶片（又称导风板）和回转送风叶片（又称垂直摆叶）两组栅板组成。它们各有不同的风向控制功能。

1）水平送风叶片。水平送风叶片由七根水平导风板组成，如图3-29所示。它主要用于上下风向控制，但其导风板的倾斜角度是由手动控制。其仰角越大，出风方向越向上，反之，出风方向越向下。但导风板完全闭合时，就无风量送出。

图3-29 室内机送风栅水平送风叶片实物图

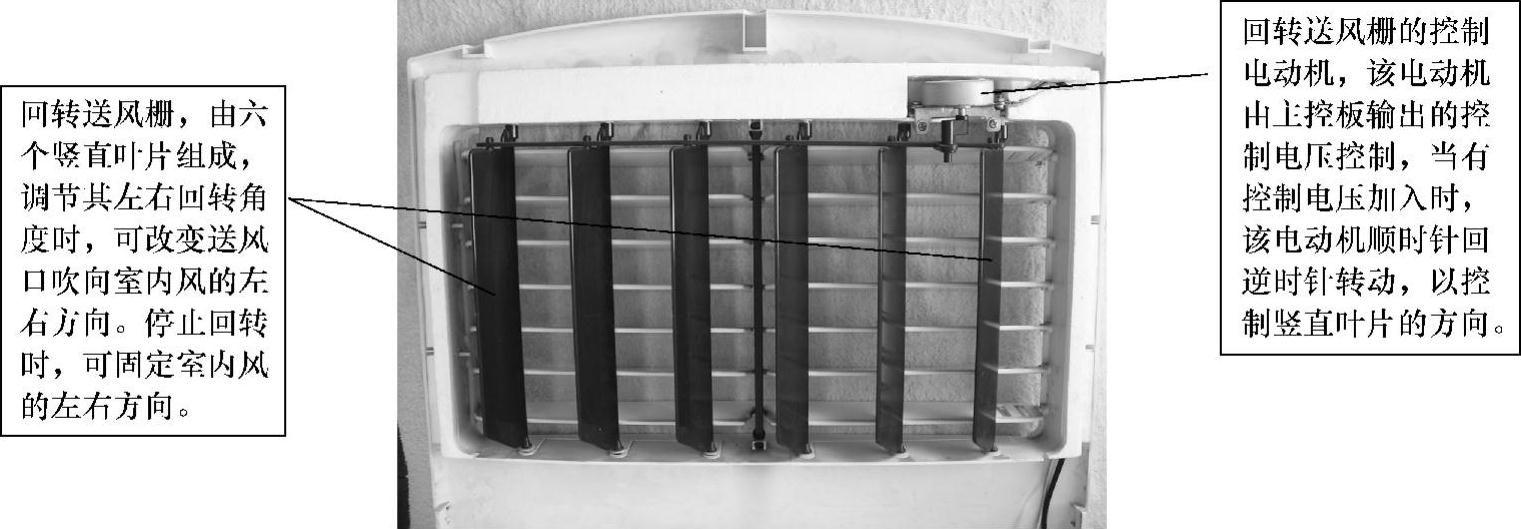

2）回转送风叶片。回转送风叶片（见图3-30）是由六个竖直叶片组成的送风扇，主要用于控制送风口吹向室内风的左右风向。回转送风叶片是由安装在送风扇上面的专用电动机来控制的，其实物组装如图3-31所示。

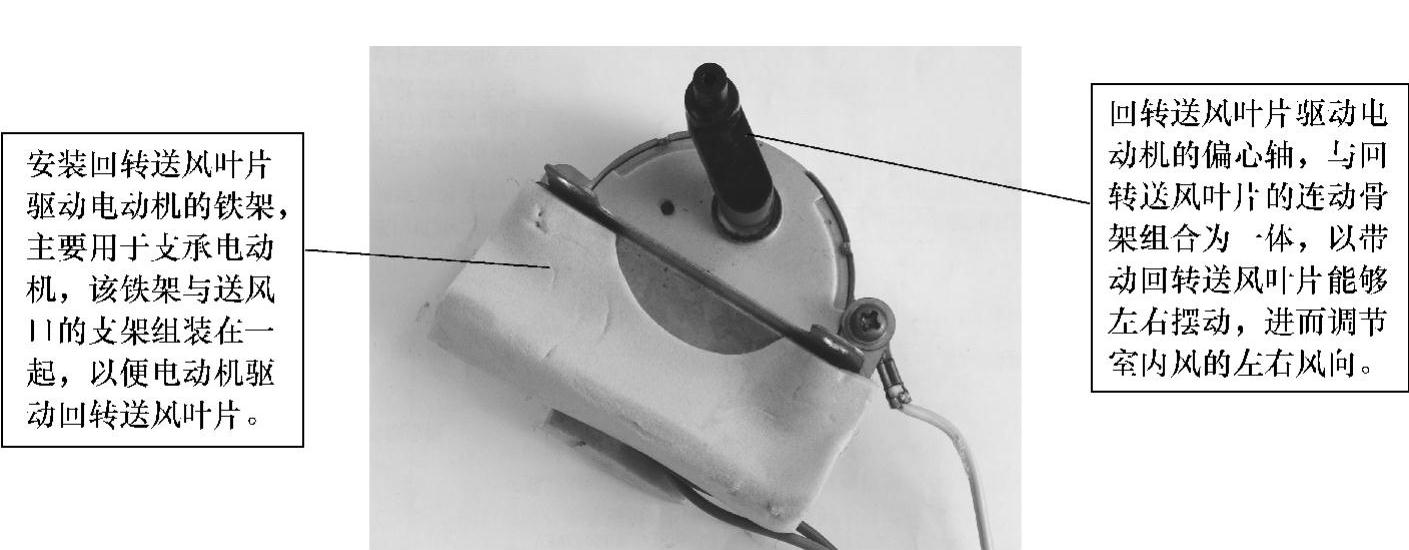

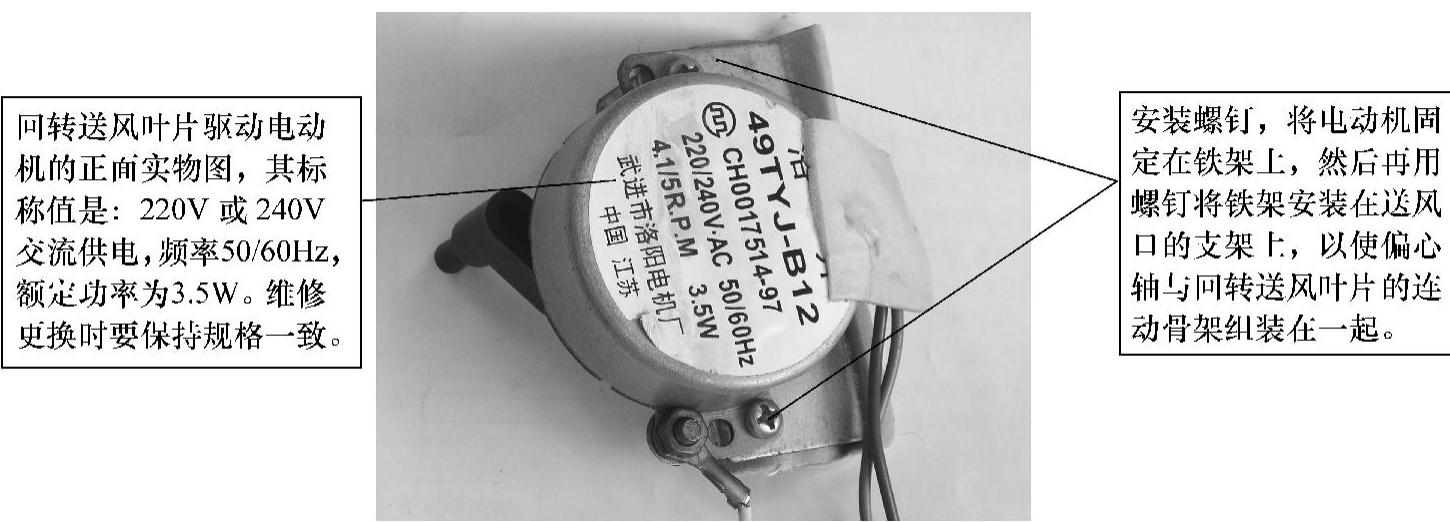

在图3-31中，回转送风叶片的驱动电动机是一种小型偏心轴电动机，其实物如图3-32所示，其偏心轴如图3-33所示。

图3-30 室内机送风栅回转送风叶片实物图

图3-31 回转送风叶片驱动电动机实物图

图3-32 回转送风叶片驱动电动机实物图

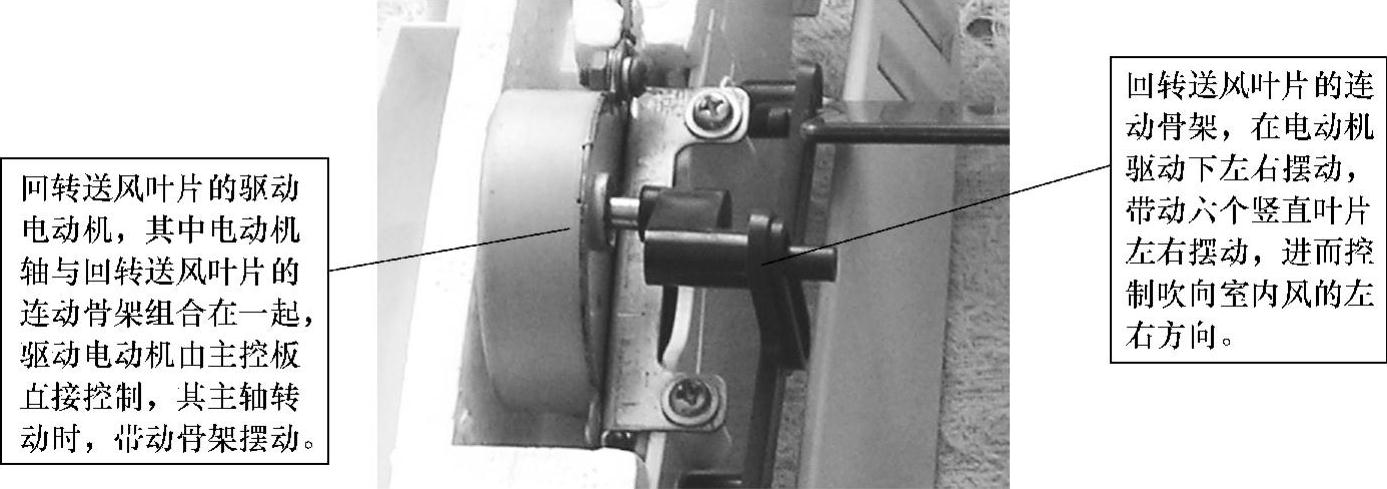

当主控板输出控制信号使驱动电动机的供电继电器开关接通时，驱动电动机开始运行，其偏心轴不断回转（即一会儿逆时针转动，一会儿又顺时针转动），从而带动竖直风栅左右摆动，不断改变室内风的方向。

（2）显示屏及组件板

显示屏及组件板是整机功能显示及本机键盘控制的重要部分，其外表面组成如图3-34所示，内部安装位置如图3-35所示，其实组成如图3-36所示，电路原理图如图3-37所示。

图3-33 回转送风叶片驱动电动机偏心轴实物图

图3-34 显示屏及本机控制键表面组成实物图

图3-35 显示屏及本机控制键的组件板安装位置实物图

图3-36 显示器及本机键盘组件板实物图

图3-37 伊莱克斯KFR-60LB型分体落地式热泵型空调器中显示器及本机键盘电路原理图

注：该图依实物绘制，仅供参考。

2.室内机下部的室内基本结构

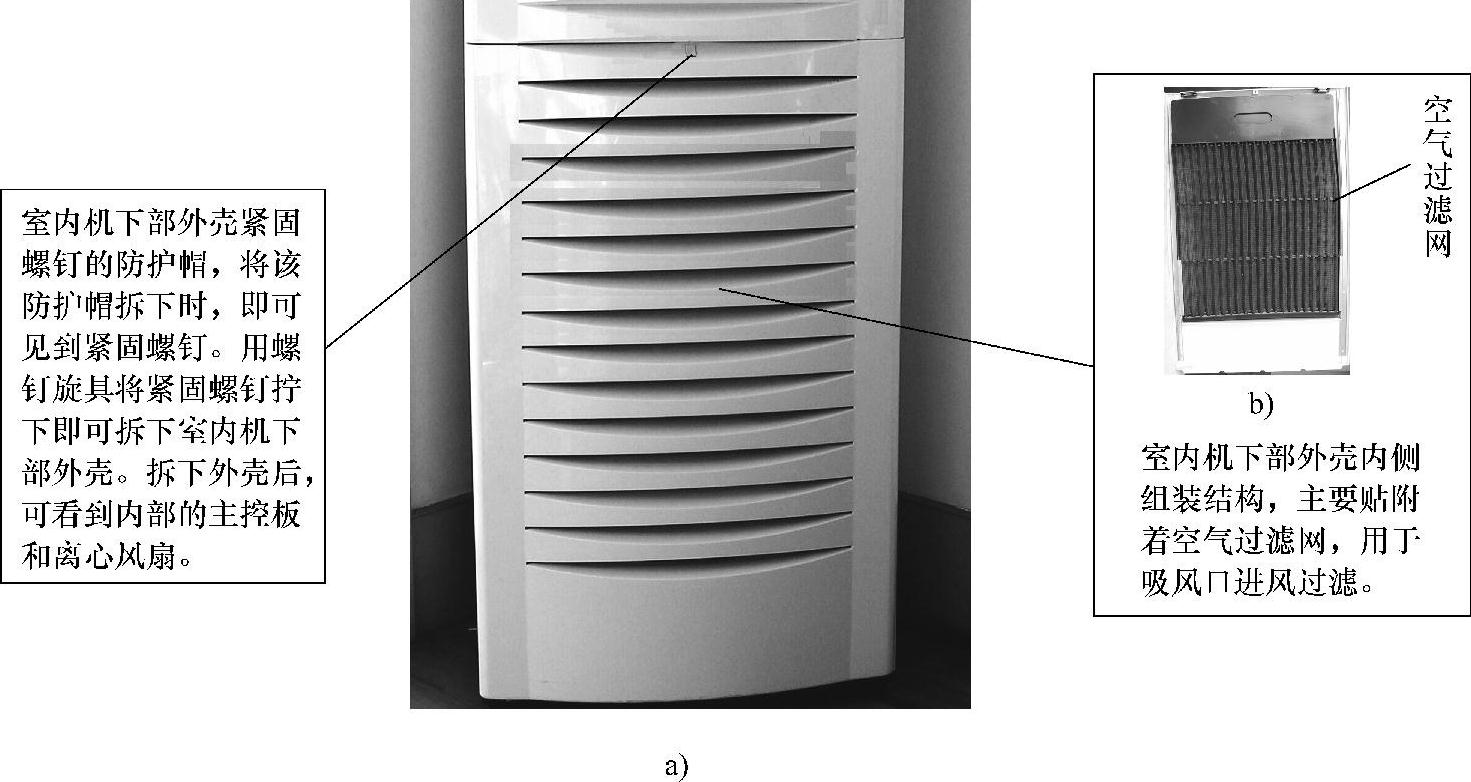

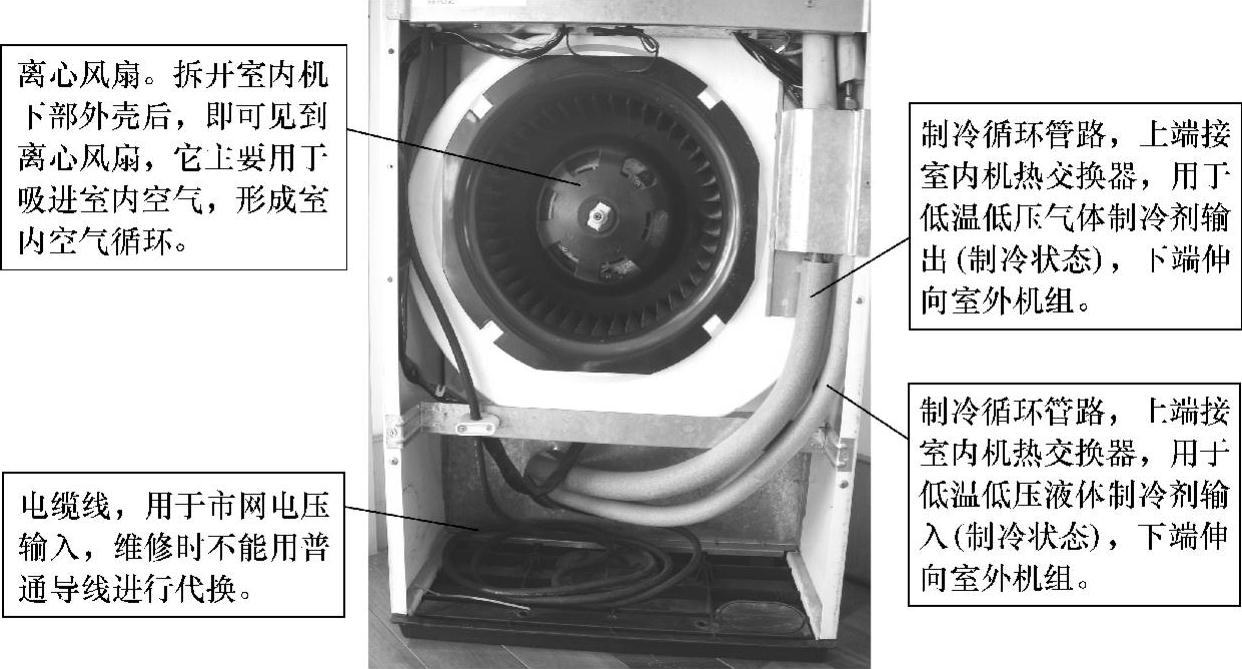

在伊莱克斯KFR-60LB型分体落地式热泵型空调器中，室内机下部是从外壳中间的缝隙至底座划分的，如图3-38所示。它的内部从上至下主要包含主控板、低压电源和离心风扇三个部分。

图3-38 室内机外壳下部结构实物图

（1）主控板的基本组成

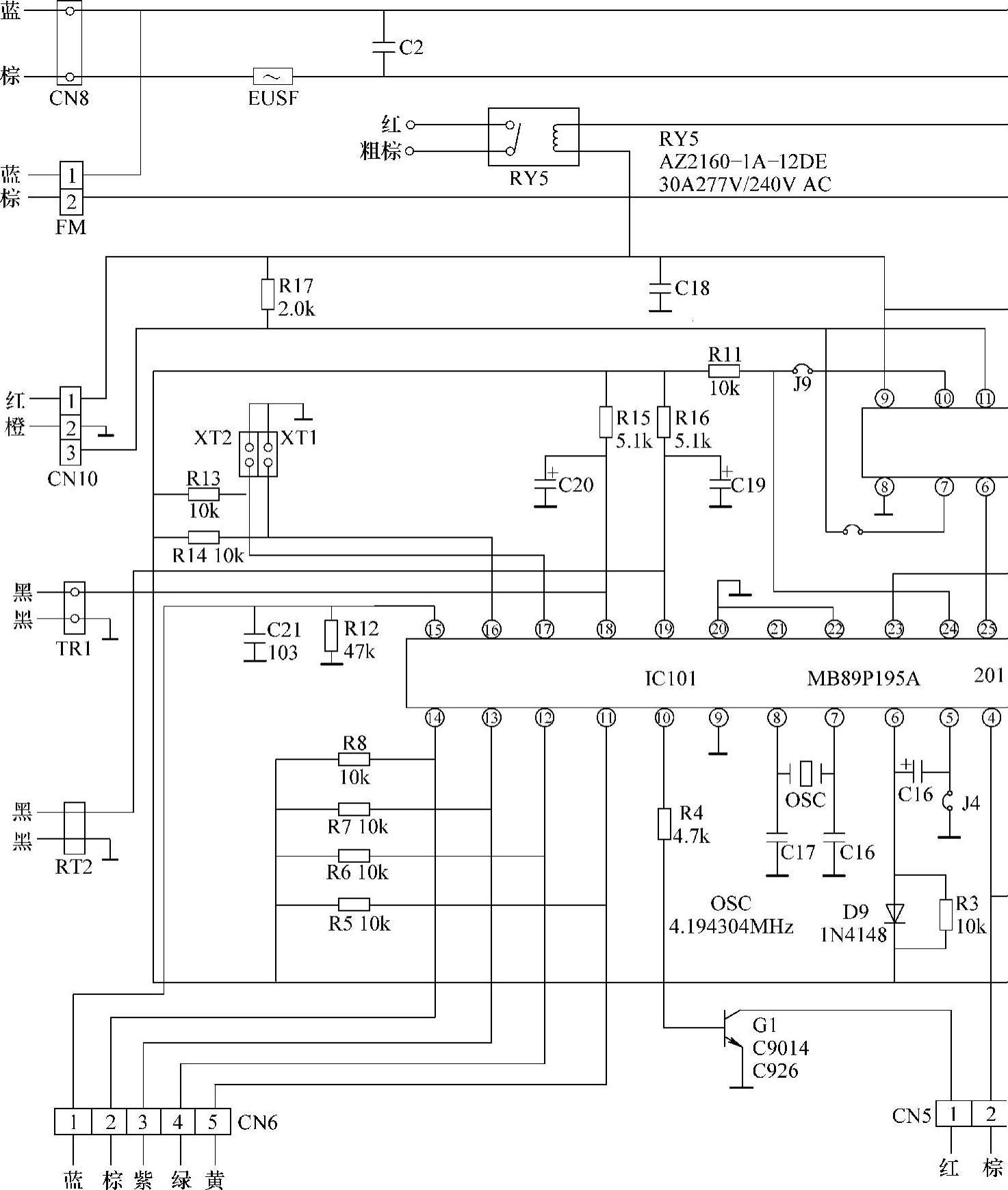

主控板是整机中的核心部分，主要用于控制整机的各种工作方式及显示屏的显示状态。它和供电源变压器及线路输入连接座等组装在一个铁框内，其实物如图3-39所示。其中主控板主要由MB89P195A、ULN2003AN集成电路及少量分立元器件组成，其实物如图3-40所示，背面板印制电路如图3-41所示，主控板电路原理图如图3-42所示。

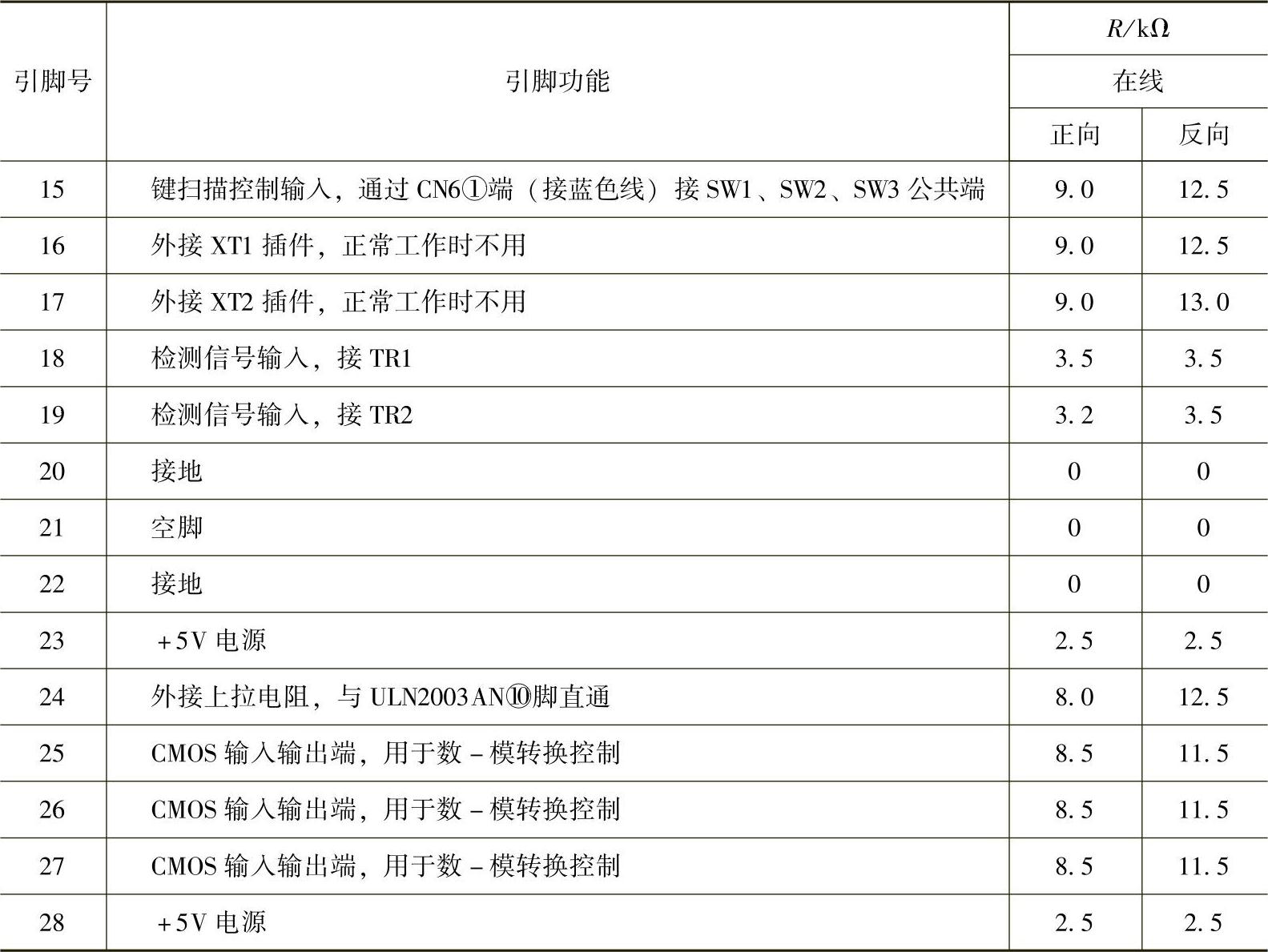

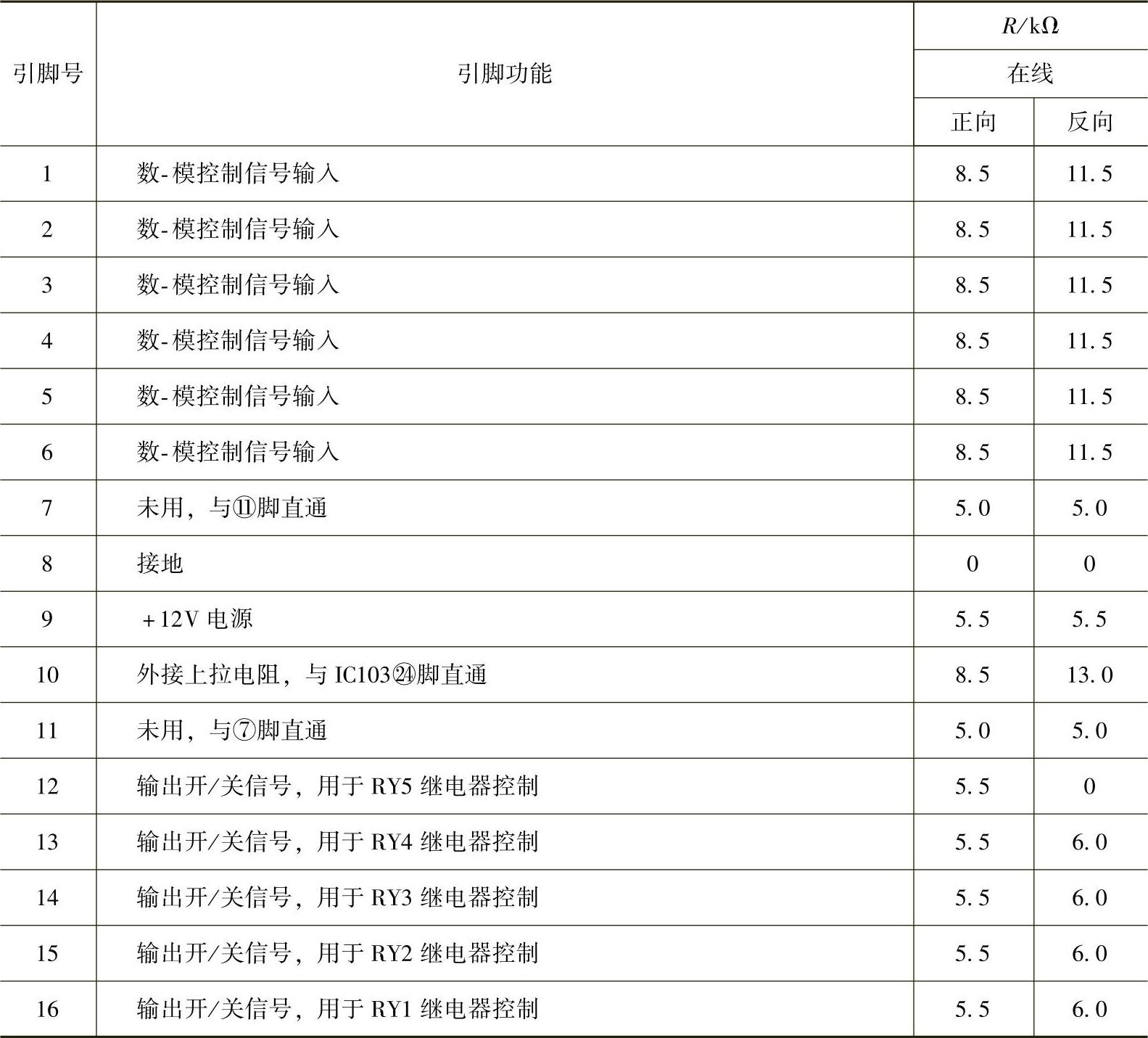

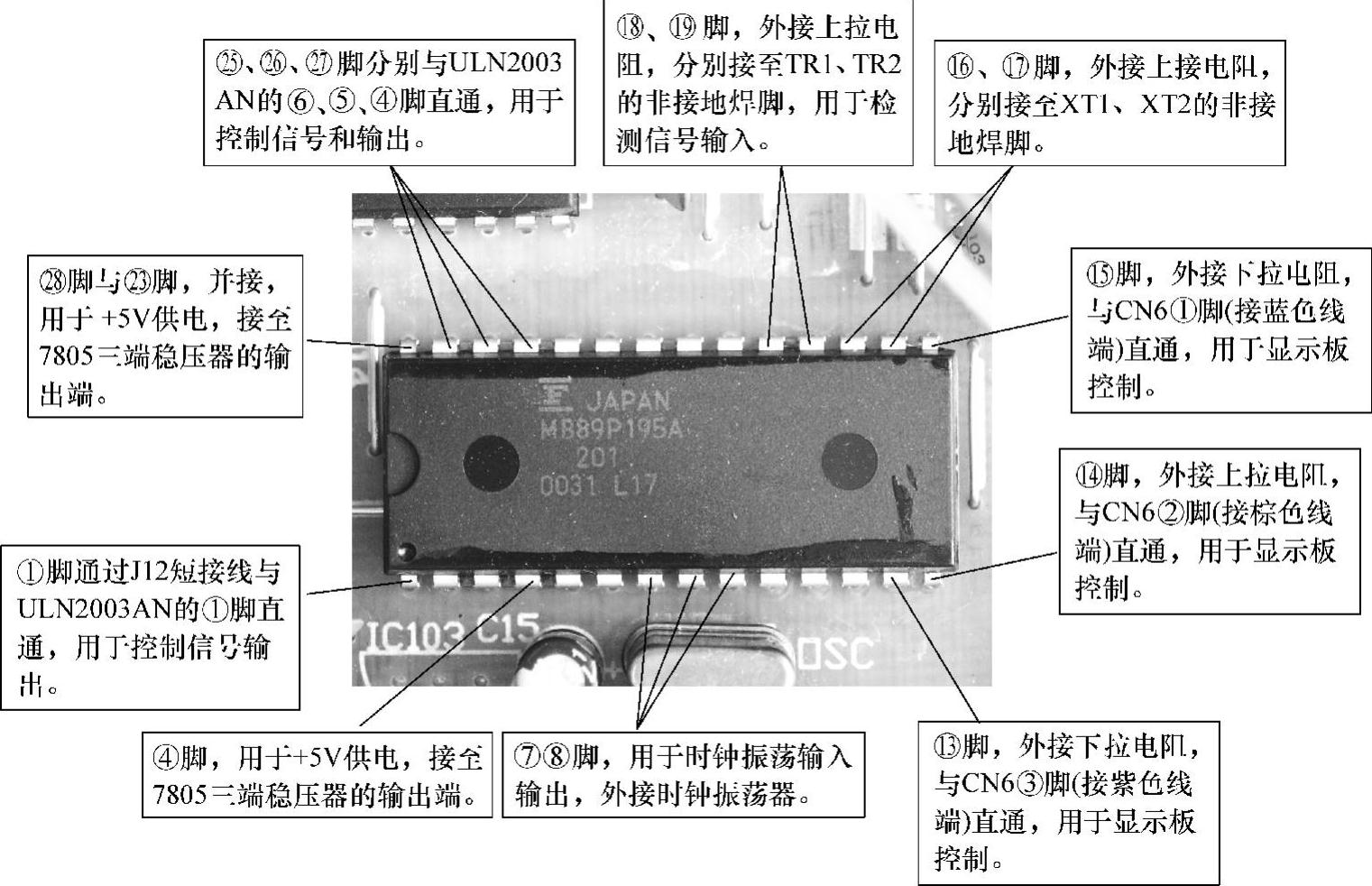

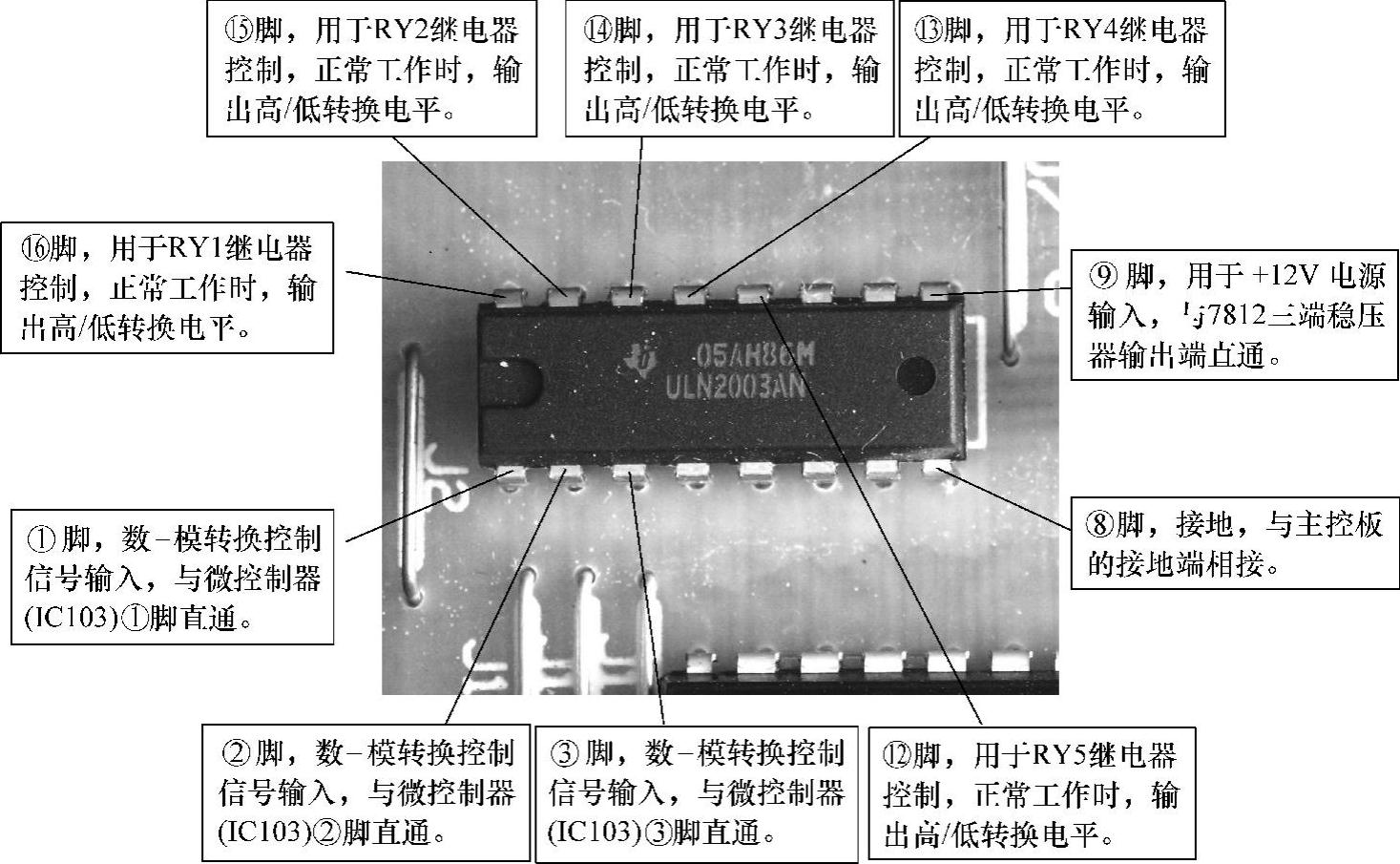

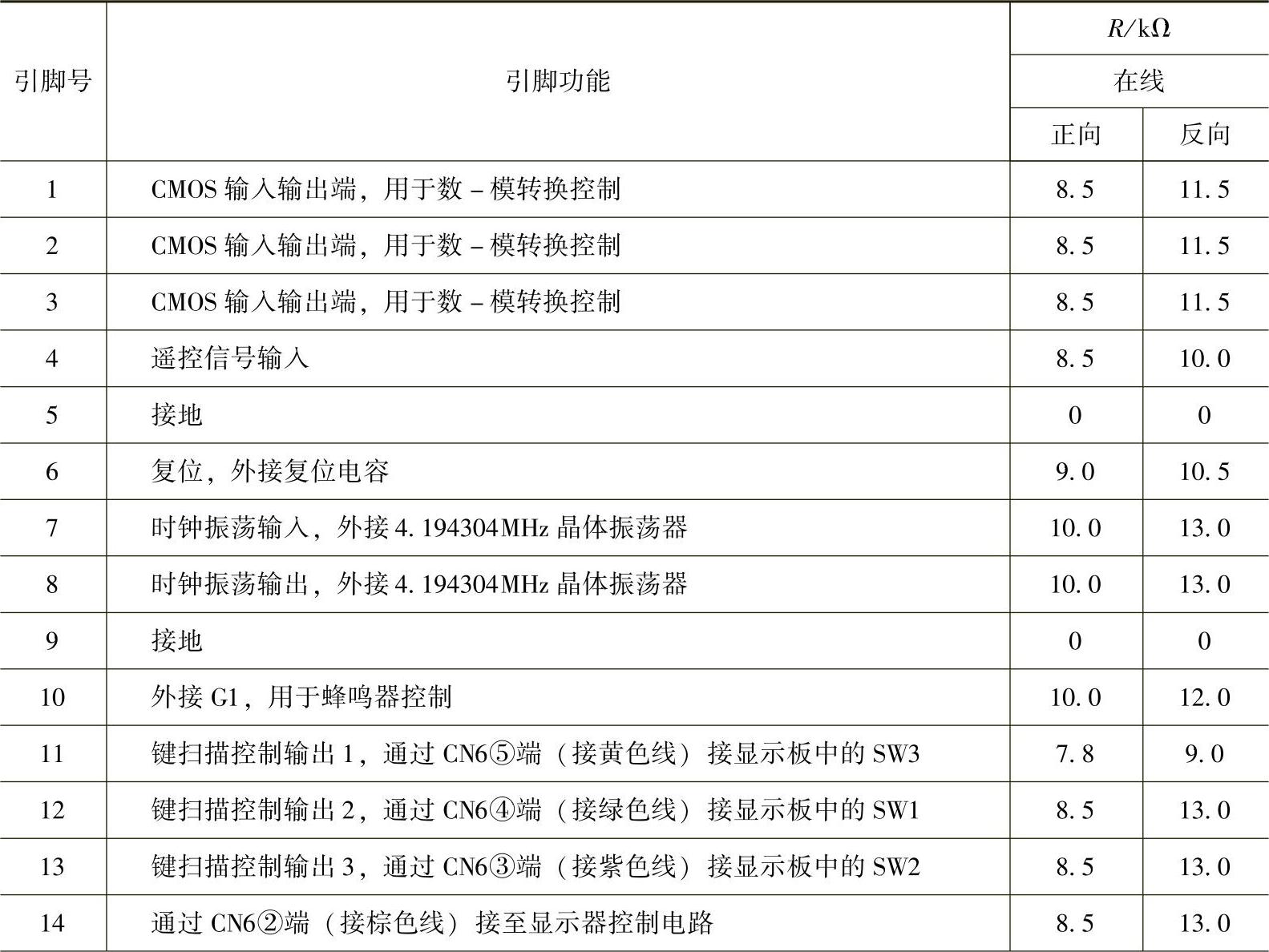

在图3-42中，IC103（MB89P195A）是由FUJITSU公司开发的空调器专用微控制器，其实物如图3-43所示，引脚功能见表3-1。IC102（05AH86M ULN2003AN）是一种数-模转换电路，用于继电器开关控制，其实物如图3-44所示，引脚功能见表3-2。

（2）主控板的供电源电路

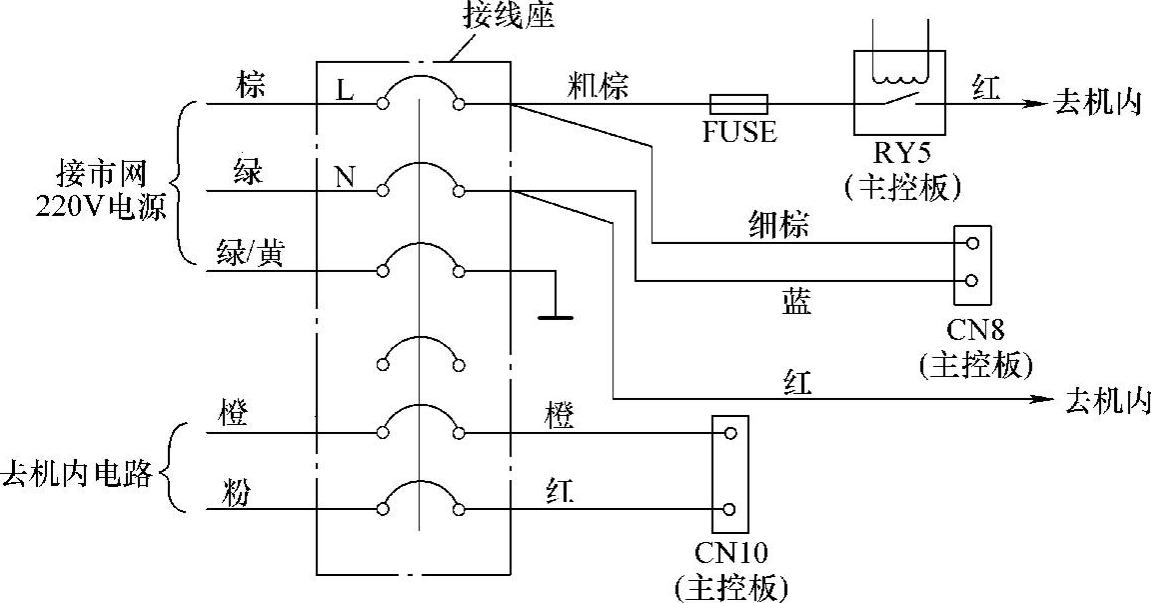

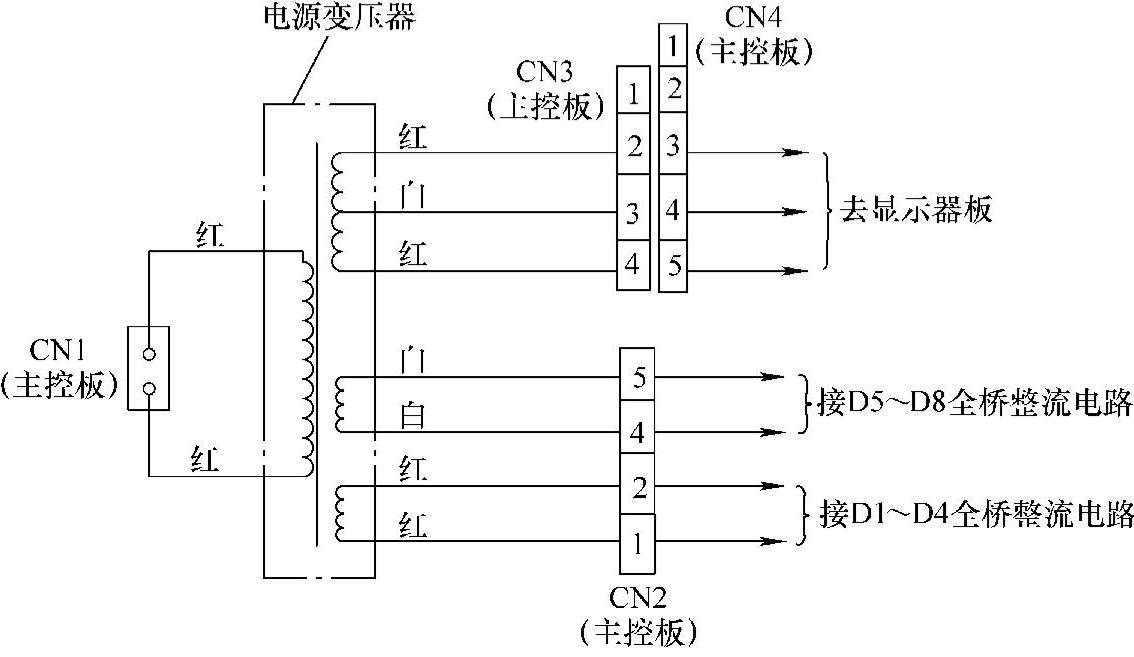

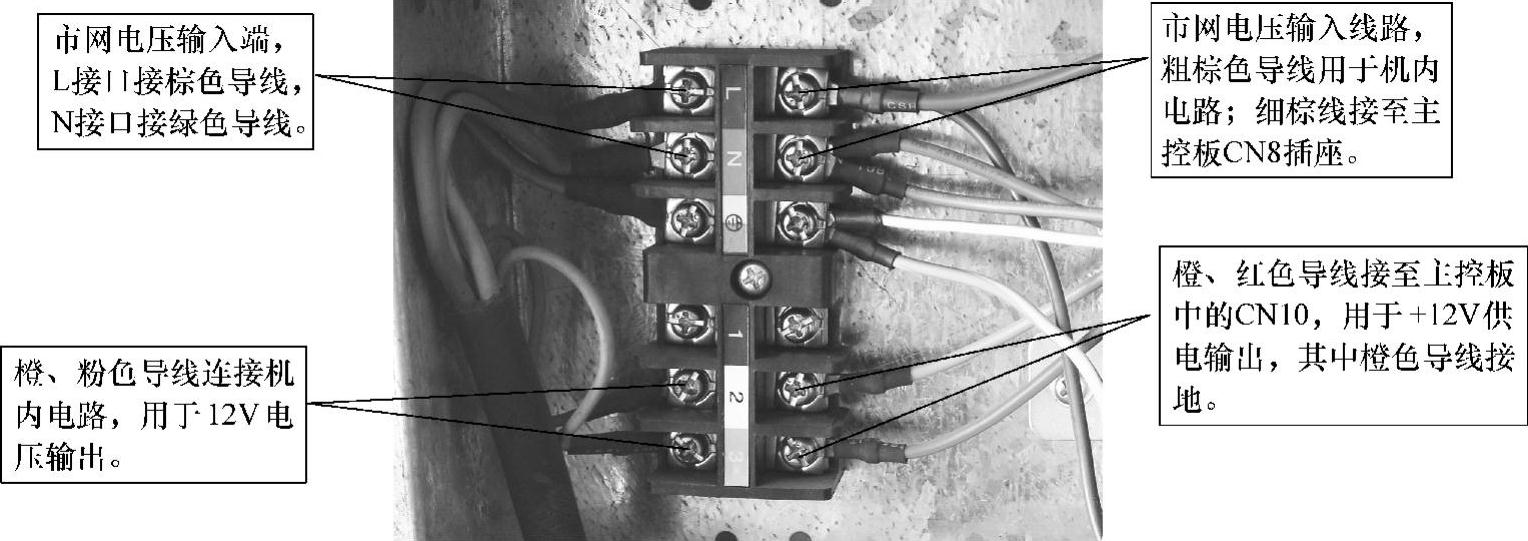

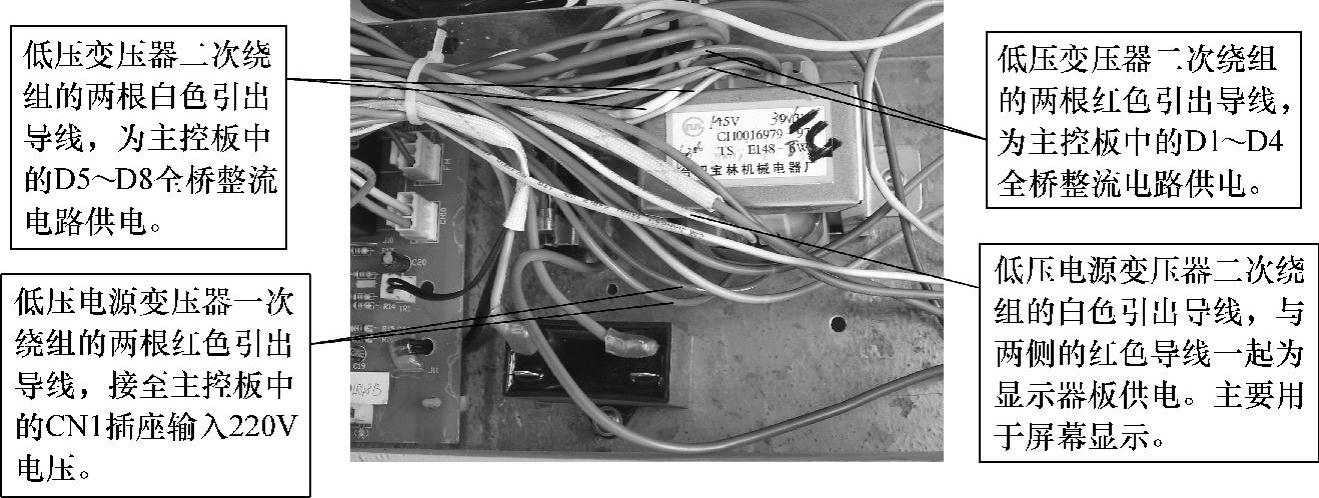

主控板的供电源电路主要由市网电压接线座和低压电源变压器两部分组成。它与主控板一起安装在小铁壳内部，见图3-39。其中，市网电压接线座主要分为两组，一组用于市网电压输入，另一组用于机内控制线路输出，其电路原理图如图3-45所示，实物连接如图3-46所示。低压电源变压器独立安装在铁壳上，主要为主控板供电，其电路原理图如图3-47所示，实物组装如图3-48所示。
