（一）失电压、欠电压保护

当简易升降机在行驶中突然出现无电压或电压过于降低的现象时，应立即切断电源，使简易升降机停止运行；当电压恢复正常时，电动机不会自行起动，必须在专职人员重新操作简易升降机时才会开始继续运行，这种失电压、欠电压保护，在简易升降机控制电路中采用继电器、接触器进行保护。

（二）短路保护

当简易升降机各电路中发生电路短接，或带电导体与金属外壳短路时会自动切断电路。以防止电气事故发生，确保人身安全。简易升降机中的短路保护主要采用熔断器，总电源有熔断器，各分支电路也都装有熔断器。在直流曳引电动机中也常用瞬时动作过电流继电器进行保护。

选择熔断器时，不宜太大也不能太小，太大起不了保护作用，太小使电流一超过就熔断，影响简易升降机的正常工作。一般取熔丝额定电流等于1.5倍电路额定电流，电动机可取为1.5～2.5倍电动机额定电流值。

（三）过载保护

简易升降机过载运行到一定时间，能把电源切断，防止电动机因长期过载而损坏。简易升降机常采用手动复位的热继电器过载保护，当简易升降机过载运行后，热继电器中的元件因电流增加而温度上升，使其中双金属片弯曲；过载运行一段时间，热元件温度越来越高，双金属片弯曲到推动连杆，将简易升降机热继电器中的常闭触头打开，控制电源被切断，简易升降机就因失电而停止运行，电动机得到了保护。要恢复使用，必须待热继电器降温后用手动方法将热继电器常闭触头复位，简易升降机即可重新起动。

（四）断错相保护

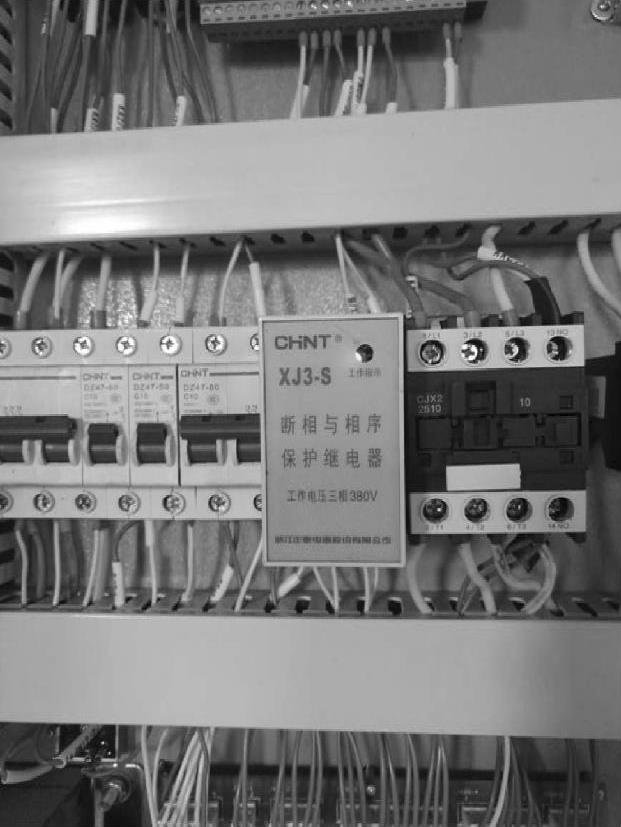

GB 28755—2012中对断错相的要求是，当外电源发生错相和缺相会引起危险时，应设置错相和缺相保护，所以断错相并不是都必须要设置的。当错相和缺相会引起危险时，才必须装设错相和缺相保护。断错相保护是否有效，一般采用通电实验方法，断开供电电源任意一根相线或者将任意两相线换接，检查有断错相保护的简易升降机供电电源的断错相保护是否有效，总电源接触器是否断开。图3-70所示为常见的断错相保护装置。

当供给简易升降机的三相电源出现相位颠倒或有一相断开时，即把简易升降机控制电源切断，简易升降机就无法起动。简易升降机常用相序继电器进行相序和断相保护。当发生相位颠倒或断相时，相序继电器能将控制电源切断，同时点亮红色指示灯。图3-70中所示的断错相保护装置一般的接线是一端三根线，另外一端两根线。

（五）电动机的保护

简易升降机中的电动机必须具有下列一种以上（含一种）的保护功能（电动葫芦除外），具体选用哪一种由电动机及其控制方式确定。

1）瞬动或者反时限动作的过电流保护，其瞬时动作电流整定值应当约为电动机最大起动电流的1.25倍。

2）在电动机内设置热传感元件。

3）热过载保护。

（六）安全触点

安全触点的动作应由短路装置将其可靠地断开，甚至两个触点熔接在一起也应断开。当所有触点的断开元件处于断开位置且在有效行程内时，动触点和施加驱动力的驱动机构之间无弹性元件（如弹簧）施加作用力，即为触点获得了可靠的断开。安全触点的设计应尽可能减少由于部件故障而引起的短路危险。

如果安全触点防护外壳的防护等级高于IP4X，安全触点应能承受250V的额定绝缘电压；如果防护外壳的防护等级低于IP4X，则应能承受500V的额定绝缘电压。

如果安全触点防护外壳的防护等级低于IP4X，则其电气间隙不应小于3mm，爬电距离不应小于4mm，触点断开后的距离不应小于4mm；如果保护外壳的防护等级高于IP4X，则其爬电距离可降至3mm。

对于多分断点的情况，触点断开后，触点分开的距离不应小于2mm。

导电材料的磨损，不应导致触点短路。
