短纤维纺丝卷绕机的应用及优势

2025-09-29 理论教育版权反馈

【摘要】：短纤维纺丝成型后，可以集中各纺丝部位的丝条为一粗丝束，然后由留条机构有条不紊地铺放在盛丝桶内，供后处理。这样，可以降低操作强度，减少丝条接头及过长纤维等。图6-25直径控制式的卷取机构1—电动机 2—同步电动机 3—控制辊4—变速电动机 5—卷装 6—控制调速器图6-26 所示为涤纶短纤维纺丝卷绕机，短纤维卷绕机主要由给湿上油装置、导丝小转子、牵引装置及喂入轮、圈条机构等组成。

短纤维纺丝成型后，可以集中各纺丝部位的丝条为一粗丝束，然后由留条机构有条不紊地铺放在盛丝桶内，供后处理。这样，可以降低操作强度，减少丝条接头及过长纤维等。

pagenumber_ebook=108,pagenumber_book=98

图6-25　直径控制式的卷取机构

1—电动机 2—同步电动机 3—控制辊4—变速电动机 5—卷装 6—控制调速器

图6-26 所示为涤纶短纤维纺丝卷绕机，短纤维卷绕机主要由给湿上油装置、导丝小转子、牵引装置及喂入轮、圈条机构等组成。

pagenumber_ebook=109,pagenumber_book=99

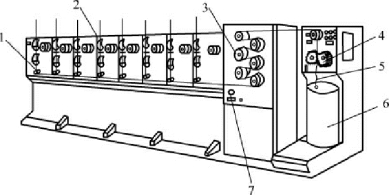

图6-26　涤纶短纤维纺丝卷绕机

1—小转子 2—上油装置 3—牵引轮 4—喂入轮 5—圈条成型 6—条桶 7—总上油轮

(一)牵引装置及喂入轮

牵引装置由数个牵引辊组成，一般由4 ～7 个上下交叉排列。牵引辊的主要作用是调节控制丝束进入圈条机的张力。为了保持丝条有一定的张力，牵引辊表面线速度略高于导丝盘速度。牵引辊要求无级变速传动，以适应调速要求。

喂入轮分辊筒式和啮合式两种结构，如图6-27 和图6-28 所示。

pagenumber_ebook=109,pagenumber_book=99

图6-27　辊筒式喂入轮(https://www.chuimin.cn)

pagenumber_ebook=109,pagenumber_book=99

图6-28　啮合式喂入轮

辊筒式喂入轮中有两个辊，一个为表面镀硬铬的金属辊，另一个为表面包覆丁腈橡胶的橡胶辊。金属辊为主动辊，而橡胶辊为摩擦传动的被动辊，两者间由弹簧力压紧接触，并握住丝束向圈条机构输送。

啮合式喂入轮为一对模数相等的齿轮，由该两齿轮的啮合来握住丝束喂给圈条机构。

(二)圈条机构

圈条机构是将丝束按一定规律盛放入条桶中，丝束分布要均匀、层次分明、排列紧凑，尽量减少桶中心和桶壁处的空间，使盛放的丝束容量多些，保证后道工序集束时能顺利引丝，不发生缠结及混乱而造成废丝等现象。

丝束盛放规律是由圈条机构的复合运动来完成的，常用摆动式圈条机构，如图6-29 所示，条桶放在回转的传动箱底盘上作等速圆周运动，丝束由摆丝装置作弧形摆动铺覆入条桶内，丝圈铺放规律如图6-30 所示。

pagenumber_ebook=110,pagenumber_book=100

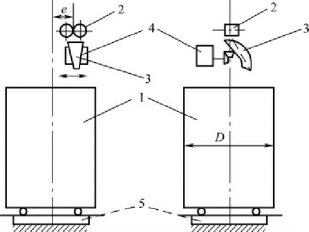

图6-29　摆动式圈条机构

1—条桶 2—喂入轮 3—漏斗 4—摆丝装置 5—条桶传动箱

pagenumber_ebook=110,pagenumber_book=100

图6-30　摆动式圈条机构丝圈铺放规律
