重定义混合特征轨迹和截面扫描

2023-06-20 理论教育 版权反馈
【摘要】：下面举例说明如何重新定义扫描混合特征的轨迹和截面。在“扫描混合”操控板中单击按钮，在系统弹出的“参照”界面中单击按钮，此时系统弹出“链”对话框。重定义截面形状。在“剖面”界面中单击按钮进入草绘环境；将图4.3.20a所示的截面四边形改成图4.3.20b所示的梯形，单击“完成”按钮。Step5.在操控板中单击按钮，预览所创建的扫描混合特征；单击按钮，完成扫描混合特征的创建。图4.3.19 “截面”界面图4.3.20 截面草图

下面举例说明如何重新定义扫描混合特征的轨迹和截面。

Step1.设置工作目录和打开文件。将工作目录设置至D：\proewf5.2\work\ch04.03，然后打开文件sweepblend_redefine.prt。

Step2.在模型树中选择978-7-111-44409-1-Chapter04-192.jpg，右击，从系统弹出的快捷菜单中选择978-7-111-44409-1-Chapter04-193.jpg命令，系统弹出图4.3.17所示的“扫描混合”操控板。

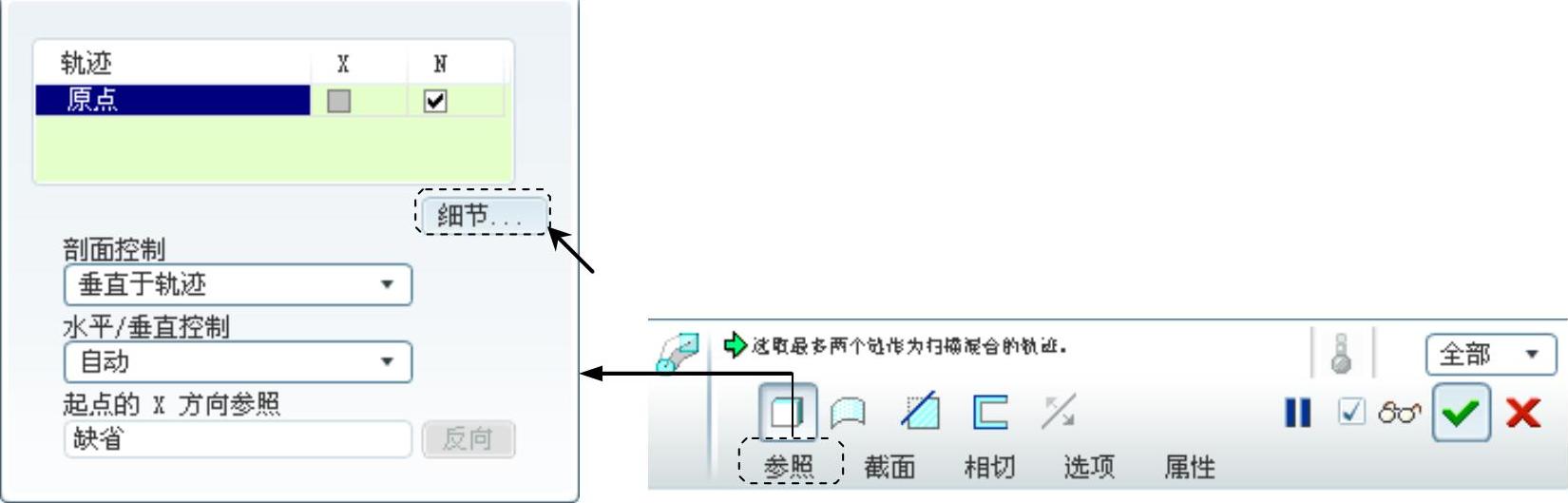

图4.3.17 “扫描混合”操控板

Step3.重定义轨迹。

（1）在“扫描混合”操控板中单击978-7-111-44409-1-Chapter04-195.jpg按钮，在系统弹出的“参照”界面中单击978-7-111-44409-1-Chapter04-196.jpg按钮，此时系统弹出“链”对话框。

（2）在“链”对话框中单击978-7-111-44409-1-Chapter04-197.jpg选项卡，在978-7-111-44409-1-Chapter04-198.jpg文本框中单击978-7-111-44409-1-Chapter04-199.jpg字符，在系统978-7-111-44409-1-Chapter04-200.jpg的提示下，选取图4.3.18所示的曲线部分为要排除的链。

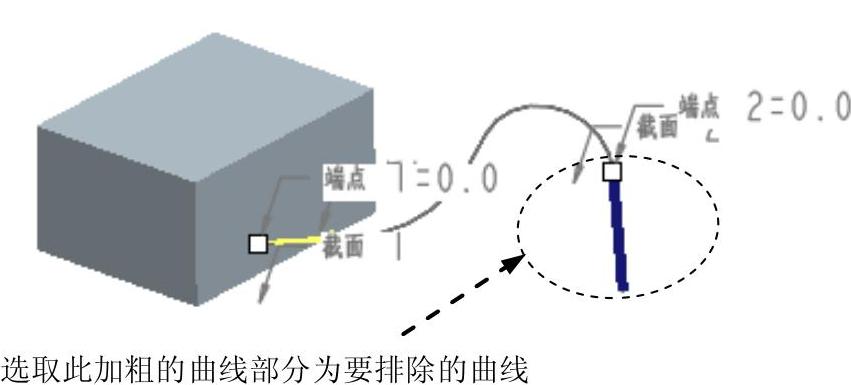

图4.3.18 选取要排除的曲线

（3）在“链”对话框中单击978-7-111-44409-1-Chapter04-202.jpg按钮。

Step4.重定义第二个截面。

（1）在“扫描混合”操控板中单击978-7-111-44409-1-Chapter04-203.jpg按钮，在图4.3.19所示的“截面”界面中单击“截面”列表中的978-7-111-44409-1-Chapter04-204.jpg。

（2）“截面2”的978-7-111-44409-1-Chapter04-205.jpg角度值为90.0。

（3）重定义截面形状。在“剖面”界面中单击978-7-111-44409-1-Chapter04-206.jpg按钮进入草绘环境；将图4.3.20a所示的截面四边形改成图4.3.20b所示的梯形，单击“完成”按钮978-7-111-44409-1-Chapter04-207.jpg。

Step5.在操控板中单击按钮978-7-111-44409-1-Chapter04-208.jpg，预览所创建的扫描混合特征；单击按钮978-7-111-44409-1-Chapter04-209.jpg，完成扫描混合特征的创建。

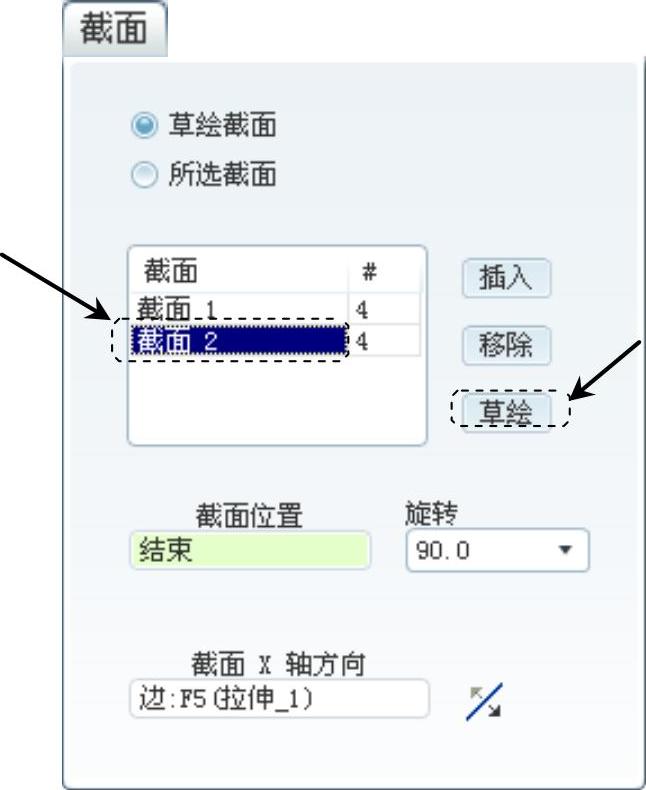

图4.3.19 “截面”界面

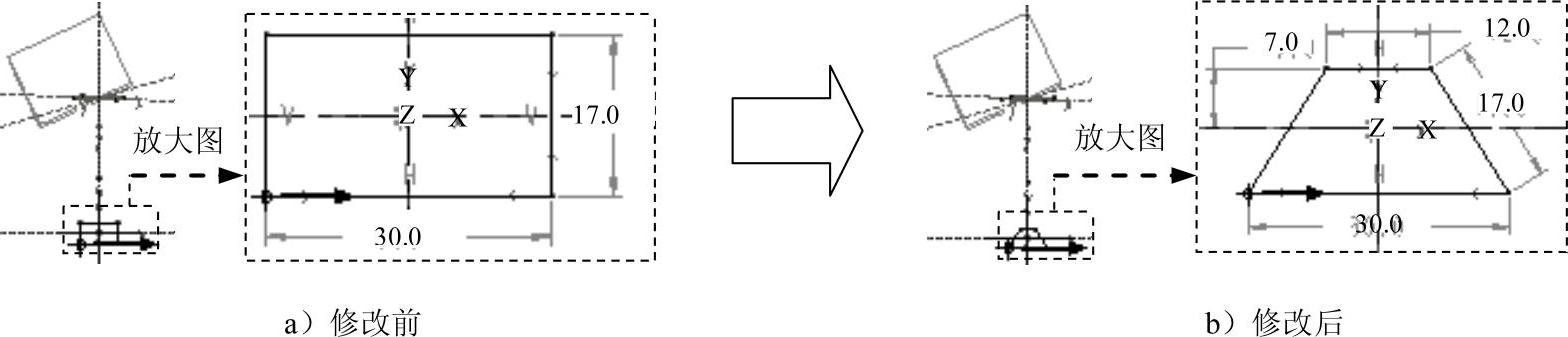

图4.3.20 截面草图
