恒定截面扫描：创建和编辑扫描截面的方法

2023-06-19 理论教育版权反馈

【摘要】：恒定截面扫描曲面特征是将一个截面沿着一个给定的轨迹扫掠而成。9）单击按钮完成扫描截面的创建，单击控制板中的按钮完成如图4-32所示的开放端扫描曲面。图4-32 开放端扫描曲面图4-33 封闭端扫描曲面11）若要重新编辑扫描截面，则需右击并选择重新进入扫描曲面创建界面，单击控制板中的按钮，并配合使用中的按钮，重新编辑扫描截面并确定，即可完成对扫描截面的修改。

恒定截面扫描曲面特征是将一个截面沿着一个给定的轨迹扫掠而成。要创建或重新定义一个扫描特征，必须具备两大特征要素：扫描轨迹和扫描截面。扫描特征生成的曲面特点是曲面的截面形状和大小均不发生变化，而截面的方向随着垂直于轨迹线的方向变化而变化。单击【模型】选项卡【形状】组中的【扫描】按钮，打开如图4-25所示的【扫描】控制板。

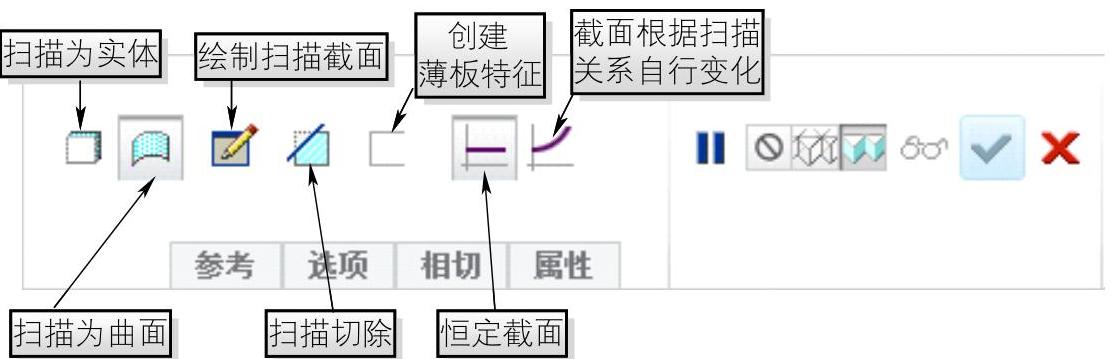

图4-25【扫描】控制板

打开如图4-26所示【参考】选项卡，在轨迹收集栏中通过设置【X】、【N】、【T】改变轨迹线的形式：X代表X轨迹，N代表法向轨迹，T代表相切轨迹。

【参考】选项卡中各选项的具体含义如下：

➢ 【X轨迹】：截面的X轴通过选定的X轨迹和扫描截面的交点。注意原点轨迹不可以成为X轨迹，并且X轨迹只能有一条。

➢ 【法向轨迹】：在扫描过程中扫描截面将始终与选定的法向轨迹垂直。法向轨迹只能有一条，但是一条轨迹可以既是X轨迹，同时又是法向轨迹。

➢ 【相切轨迹】：用来确定剖面绘制时的相切参照。如果某轨迹和一个或多个曲面相切时，可以选取该轨迹为相切轨迹。

➢ 打开【参考】选项卡【截平面控制】下拉列表，显示如图4-27所示三种方式。【截平面控制】列表框剖面控制方式的具体含义如下：

➢ 【垂直于轨迹】：剖面在扫描过程中与法向轨迹线保持垂直。即剖面的Z轴方向沿着法向轨迹的切线方向。

➢ 【垂直于投影】：剖面的Y轴垂直于指定的投影参照平面，Z轴沿着原点轨迹在投影参照上投影曲线的切向方向。

➢ 【恒定法向】：剖面的Z轴方向始终沿着指定的参照所定义的方向。在【选项】下拉面板中：

➢ 【封闭端点】：仅在创建曲面特征时有此项，选中后扫描曲面特征的首尾两端将会封闭。

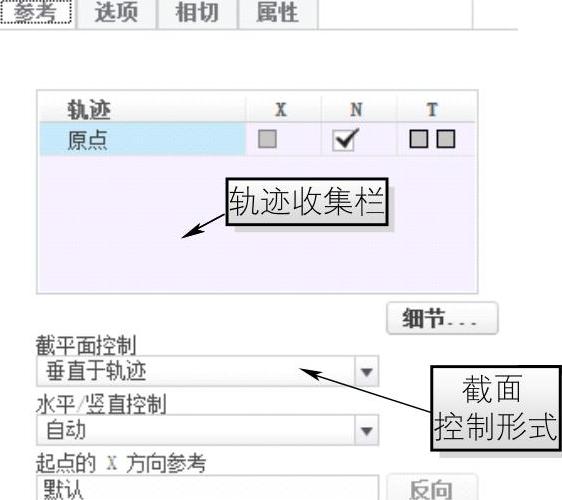

图4-26 【参考】选项卡

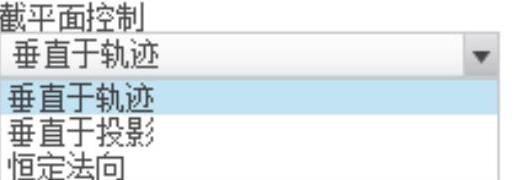

图4-27 【截平面控制】列表框

创建扫描曲面特征的具体操作步骤如下：

1）单击【新建】按钮选择【零件】类型并输入名称为“4-4-1”，取消【使用默认模板】，单击【确定】；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。

2）单击【模型】选项卡【基准】组中的【草绘】按钮，打开如图4-28所示的【草绘】对话框并选择【FRONT】面作为草绘平面，单击对话框中的【草绘】按钮进入草绘界面并单击【快速设置栏】中的【草绘视图显示】按钮。

3）运用【草绘】组中的【样条】曲线命令创建如图4-29所示曲线，单击确定按钮完成扫描轨迹的创建。

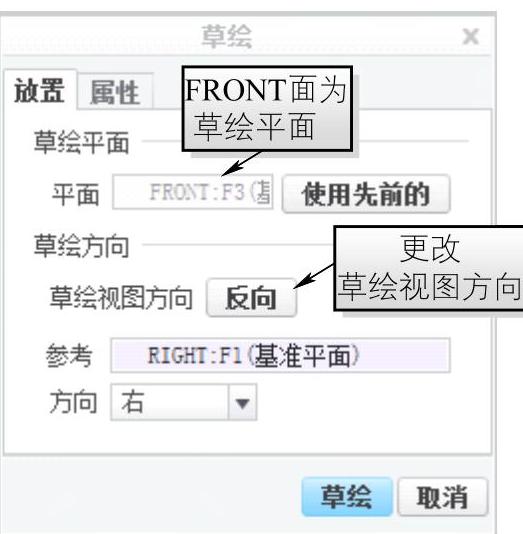

图4-28 【草绘】对话框

图4-29 扫描轨迹

4）选择【模型】选项卡【形状】组中的【扫描】按钮，打开【扫描】控制板并单击【曲面】按钮，选择刚刚绘制的曲线并打开【参考】选项卡进行如图4-30所示设置。

5）单击控制板中的绘制扫描截面按钮，并配合使用【快速设置栏】中的草绘视图按钮，使得草绘平面与屏幕平行。

6）单击【草绘】组中的【调色板】按钮，打开【草绘器调色板】对话框中的【多边形】列表框。

7）从该列表框中选择【6-Sided-Hexagon】并将其拖入绘图区域内，拖动6边形中心点使其与几何中心点重合，单击【旋转调整大小】控制板中的【应用】按钮以及【草绘器调色板】中的【关闭】按钮。

8）双击6边形边长尺寸值并对其进行修改，更改尺寸为“30.00”，并按鼠标中键确定尺寸，形成如图4-31所示的6边形。

9）单击【确定】按钮完成扫描截面的创建，单击控制板中的【应用】按钮完成如图4-32所示的开放端扫描曲面。

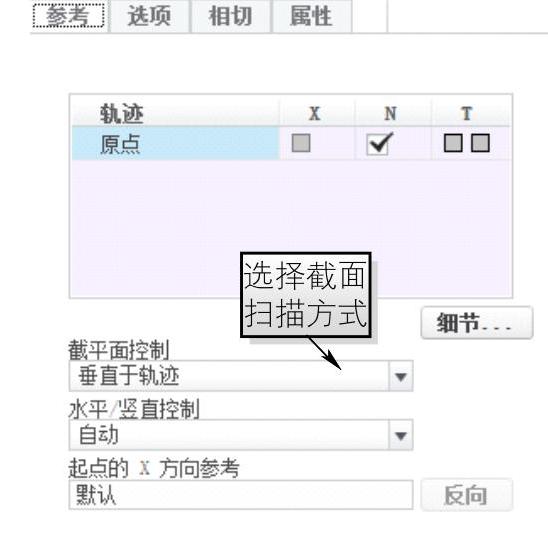

图4-30 【参考】选项卡

图4-31 扫描截面

10）右击模型树中的【扫描1】，选择弹出快捷菜单中的【编辑定义】选项重新进入扫描曲面创建界面，打开【选项】选项卡并勾选【封闭端点】，单击控制板中的【应用】按钮形成如图4-33所示的封闭端扫描曲面。

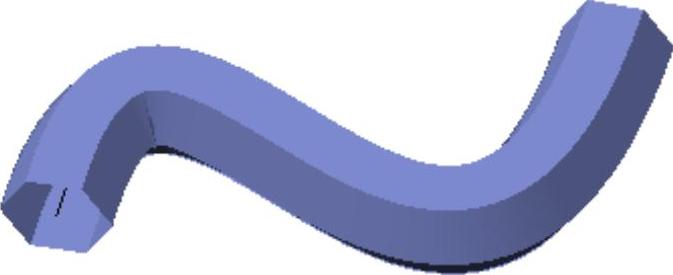

图4-32 开放端扫描曲面

图4-33 封闭端扫描曲面

11）若要重新编辑扫描截面，则需右击【扫描1】并选择【编辑定义】重新进入扫描曲面创建界面，单击控制板中的【绘制扫描截面】按钮，并配合使用【快速设置栏】中的【草绘视图】按钮，重新编辑扫描截面并确定，即可完成对扫描截面的修改。
