彩电机场扫描电路故障检修技巧
【摘要】：图解演示图11-49所示为彩色电视机场扫描电路的检修方案。若经检测场锯齿波脉冲信号正常，则说明场扫描电路正常；若无信号输出或信号输出异常，则均表明场扫描电路中存在故障元器件，需对其进行下一步的检修。
1.场扫描电路的检修分析
场扫描电路是为显像管提供偏转磁场，控制显像管内的电子束进行垂直扫描的电路。若该电路故障则会引起彩色电视机出现场不同步、图像高度不足、图像不稳上下抖动、场失真、只有一条水平亮线等现象，对该电路进行检修时，应先根据场扫描电路的信号流程，整理出场扫描电路的检修方案，然后依据检修方案对彩色电视机场扫描电路进行检测，这样可帮助维修人员快速、准确地查找到故障点，排除故障。
图解演示

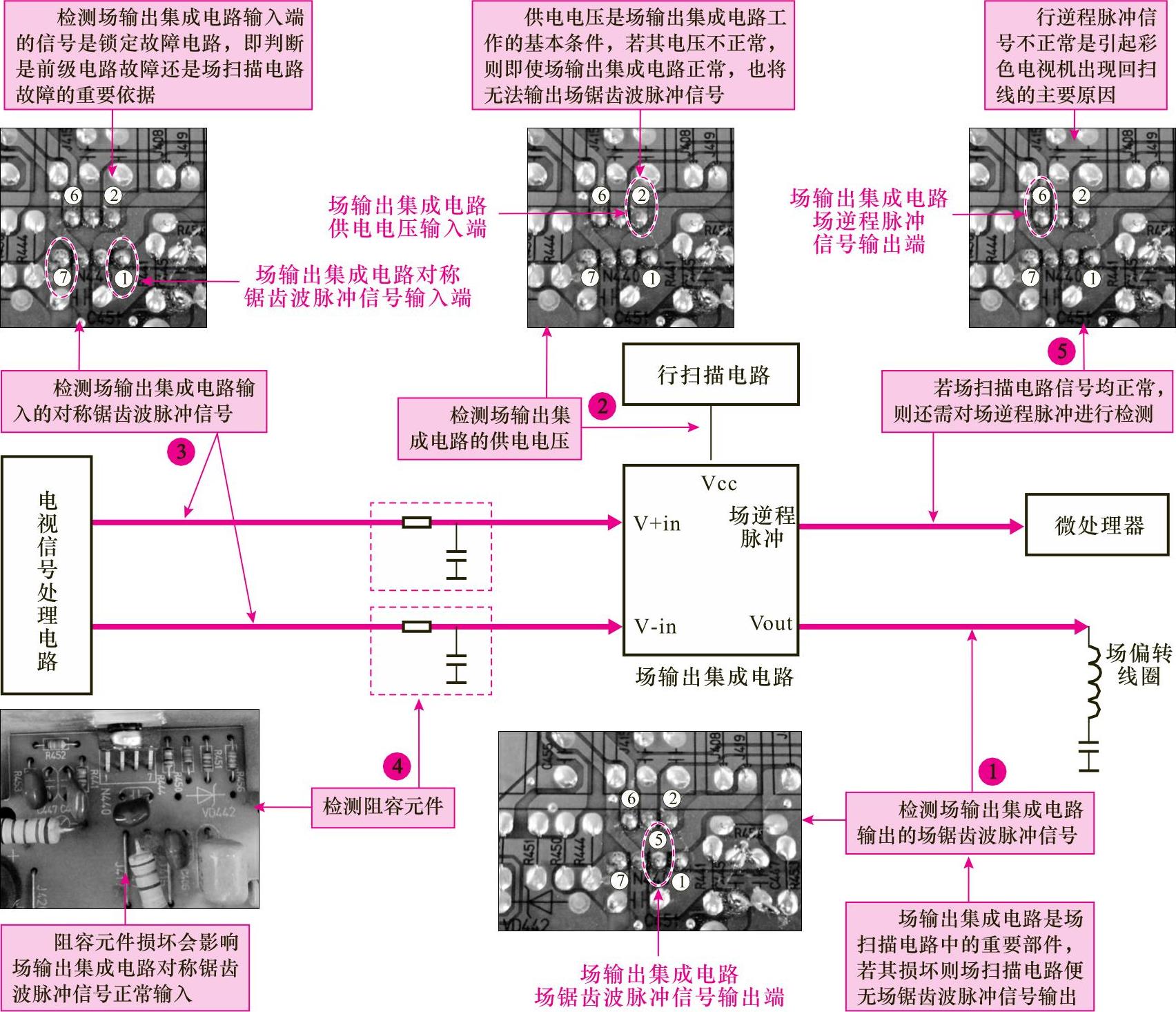

图11-49所示为彩色电视机场扫描电路的检修方案。
图11-49 彩色电视机场扫描电路的检修方案
2.场扫描电路的检修方法
对彩色电视机场扫描电路的检测，可使用万用表或示波器测量待测彩色电视机的场扫描电路，然后将实测电压值或波形与正常的数值或波形进行比较，即可判断出场扫描电路的故障部位。
（1）检测场输出集成电路输出的场锯齿波脉冲信号（场偏转线圈驱动信号）
图解演示

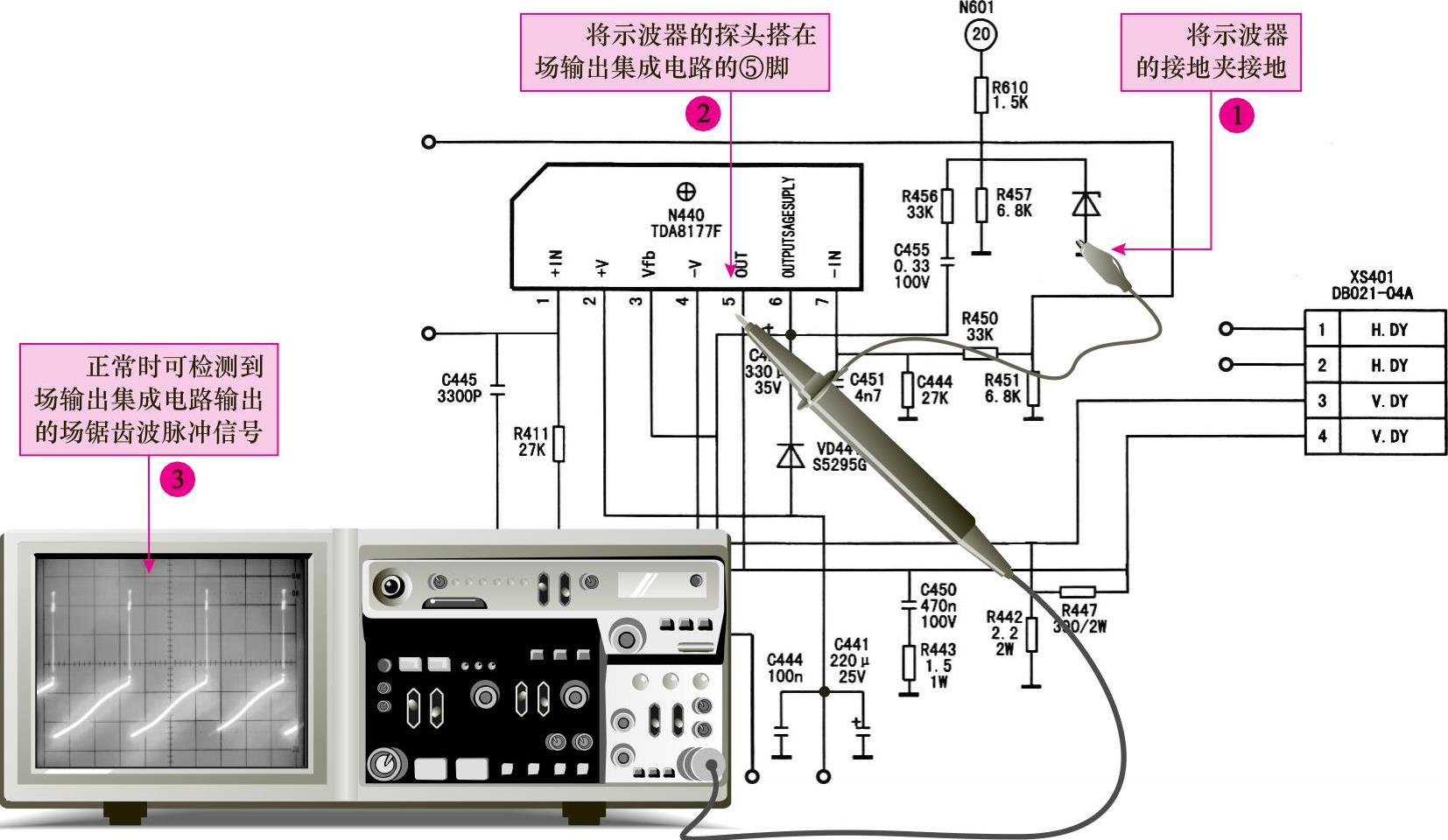

当怀疑场扫描电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对场输出集成电路输出的场锯齿波脉冲信号进行检测。场输出集成电路输出场锯齿波脉冲信号的检测方法如图11-50所示。
若经检测场锯齿波脉冲信号正常，则说明场扫描电路正常；若无信号输出或信号输出异常，则均表明场扫描电路中存在故障元器件，需对其进行下一步的检修。
图11-50 场输出集成电路输出场锯齿波脉冲信号的检测方法
相关资料
若经检测场输出集成电路输出的场锯齿波脉冲信号正常，而彩色电视机仍表现为场扫描电路故障，则此种应对场偏转线圈进行检测，一般情况下场偏转线圈的阻值在15～50Ω（串联）、7.5～25Ω（并联）。
（2）检测场输出集成电路的供电电压
若场输出集成电路无锯齿波脉冲信号输出，则说明场输出集成电路没有工作，此时应对其工作条件，即供电电压进行检测。正常情况下，检测场输出集成电路的供电电压端应该能够检测到供电电压。若场输出集成电路的供电电压异常，则需对前级的行扫描电路进行检测；若供电电压正常，则需对场扫描电路进行下一步的检修。
（3）检测场输出集成电路输入的对称锯齿波脉冲信号
图解演示
若检测不到场输出集成电路输出的场锯齿波脉冲信号，且场输出集成电路的供电也正常，则此时应对场输出集成电路输入的对称锯齿波脉冲信号进行检测，以判断场输出集成电路是否正常。场输出集成电路输入的对称锯齿波脉冲信号的检测方法如图11-51所示。
若场输出集成电路输入的对称锯齿波脉冲信号正常，而输出的场锯齿波脉冲信号不正常，则说明场输出集成电路损坏；若输入的对称锯齿波脉冲信号不正常，则还需对其进行下一步的检修。
（4）检测场输出集成电路输入端的阻容元件
若场输出集成电路输入端无对称锯齿波脉冲信号，而电视信号处理电路处有对称锯齿波脉冲信号输出，则此时应对场输出集成电路与电视信号处理芯片之间的阻容元件进行检测。
图解演示
图11-52所示为阻容元件的检测方法，若电视信号处理电路本身无对称锯齿波脉冲信号输出，则说明电视信号处理电路可能损坏。
图11-51 场输出集成电路输入的对称锯齿波脉冲信号的检测方法
图11-52 阻容元件的检测方法
（5）检测场输出集成电路输出的场逆程脉冲信号
图解演示
当场扫描电路信号均正常时，还需对场输出集成电路输出的场逆程脉冲信号进行检测，若输出的场逆程脉冲信号正常，则说明场扫描电路正常，若无信号输出，则说明场输出集成电路可能损坏。图11-53所示为场扫描电路输出场逆程脉冲信号的检测方法。
图11-53 场扫描电路输出场逆程脉冲信号的检测方法
