彩电行扫描电路故障检修优化方案
【摘要】：图11-42所示为彩色电视机行扫描电路的检修方案。若经检测信号正常，则说明行扫描电路正常，若无信号输出或信号输出异常，则均表明行扫描电路中存在故障元件，需对其进行下一步的检修。若输出的行逆程脉冲信号正常，则说明行扫描电路正常，若无信号输出，则会引起图像跳动、不同步或字符抖动的故障，应对相关元器件进行检查。
1.行扫描电路的检修分析
图解演示
行扫描电路是为显像管提供偏转磁场，控制显像管内的电子束进行水平扫描的电路。若该电路故障则会引起彩色电视机出现无光栅、图像变窄、行拉伸或相位不对、不同步、行失真、图像反折或叠像等现象。对该电路进行检修时，应先根据行扫描电路的信号流程，整理出行扫描电路的检修方案，然后依据检修方案对彩色电视机行扫描电路进行检修，这样可帮助维修人员快速、准确地查找到故障点，排除故障。图11-42所示为彩色电视机行扫描电路的检修方案。

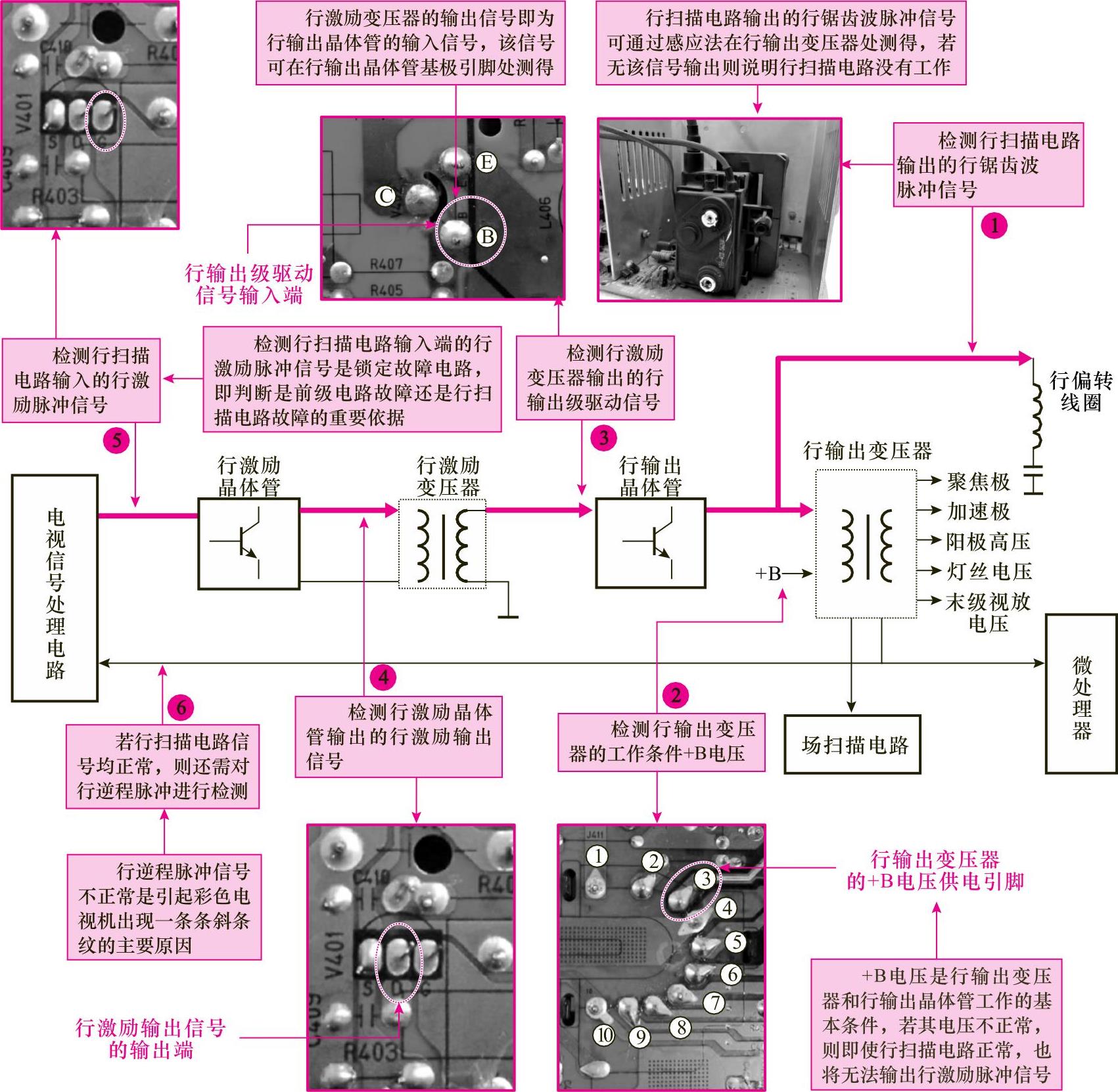

图11-42 彩色电视机行扫描电路的检修方案
2.行扫描电路的检修方法
（1）检测行扫描电路输出的行锯齿波脉冲信号（行偏转线圈驱动）
当怀疑行扫描电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对行扫描电路输出的行锯齿波脉冲信号进行检测。
图解演示
行扫描电路输出行锯齿波脉冲信号的检测方法如图11-43所示。通常在行输出变压器处即可感应出行扫描电路输出的行锯齿波脉冲信号。若经检测信号正常，则说明行扫描电路正常，若无信号输出或信号输出异常，则均表明行扫描电路中存在故障元件，需对其进行下一步的检修。

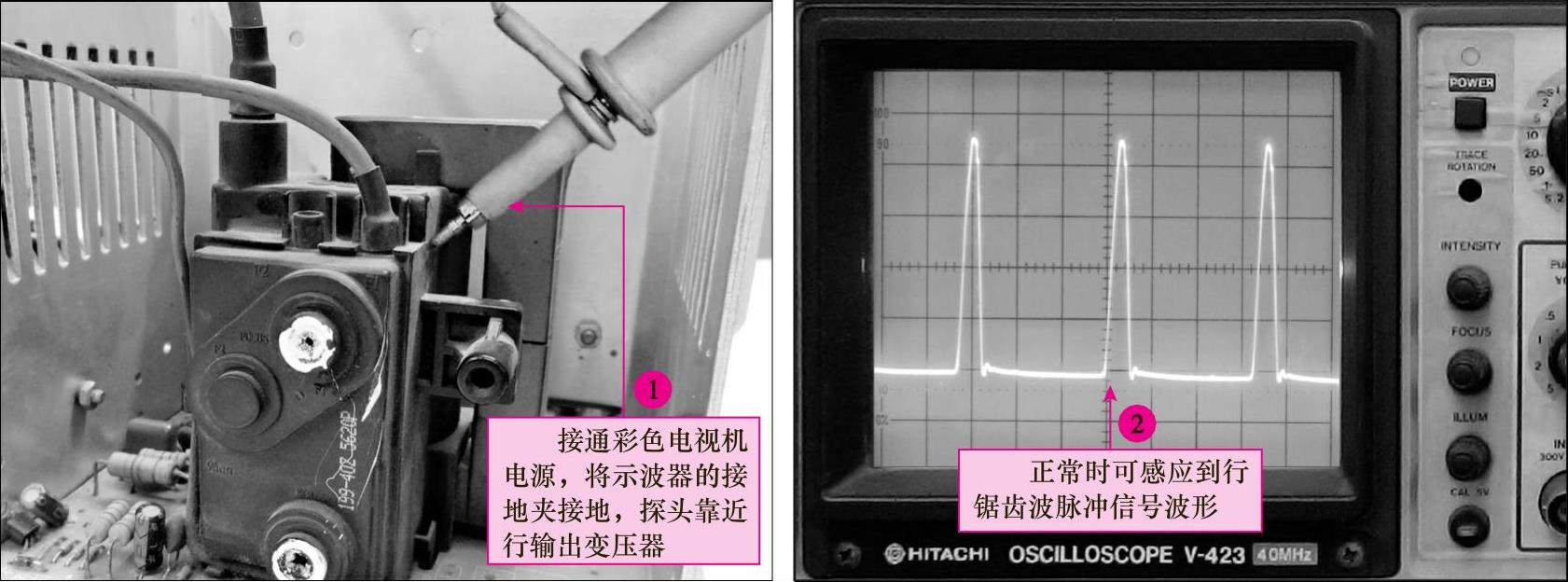

图11-43 行扫描电路输出行锯齿波脉冲信号的检测方法
提示说明
行输出变压器是一个特殊的变压器，其驱动脉冲是由行输出晶体管提供的，因此在行输出变压器处感应的脉冲信号波形即为行输出晶体管输出的行锯齿波脉冲信号。由于行输出晶体管输出的行锯齿波脉冲信号幅度达上千伏，因此使用示波器检测时不得将探头搭在行输出晶体管的输出端（集电极）引脚上，以免损坏示波器，用示波器直接检测时，需使用高压探头或用示波器检测脉冲电压较低的引脚，如前例的⑤、⑥、⑨脚。
相关资料
若检测行扫描电路输出的行激励脉冲信号正常，而彩色电视机仍表现为行扫描电路故障，则应对行偏转线圈进行检测，一般情况下行偏转线圈的阻值为1～5Ω，高清彩色电视机行偏转线圈更低，为0.5～0.7Ω。
（2）检测行输出变压器的供电电压
图解演示
若在行输出变压器处检测不到行扫描电路输出的行锯齿波脉冲信号，则说明行输出变压器没有正常工作，此时应对行输出变压器的工作条件（+B电压）进行检测。行输出变压器供电电压的检测方法如图11-44所示。
若行输出变压器的供电电压正常，则说明行扫描电路中存在故障元件，需对其进行下一步的检修；若行输出变压器的供电电压不正常，则应对前级开关电源电路进行检测。
提示说明
在彩色电视机的实际维修中，当检测行输出变压器的供电电压（+B电压）时，无特殊情况，通常不会选择在行输出变压器的+B电压引脚处进行检测，而一般会在开关电源电路的输出端进行检测。
相关资料
若检测不到行锯齿波脉冲信号，且行输出变压器的供电电压也正常，则也有可能是行输出变压器或行输出级电路出现了故障。若行输出变压器某个绕组短路或开路，则可使用一般万用表测出。若线圈间有局部短路或漏电，或产生高压电弧，就不易检测出，只有用一个适用于这个电路的行输出变压器进行代换才能判别其是否正常，但更换行输出变压器不是一件容易的事，只有当所有其他的部件都确定是良好的情况下，再进行更换。

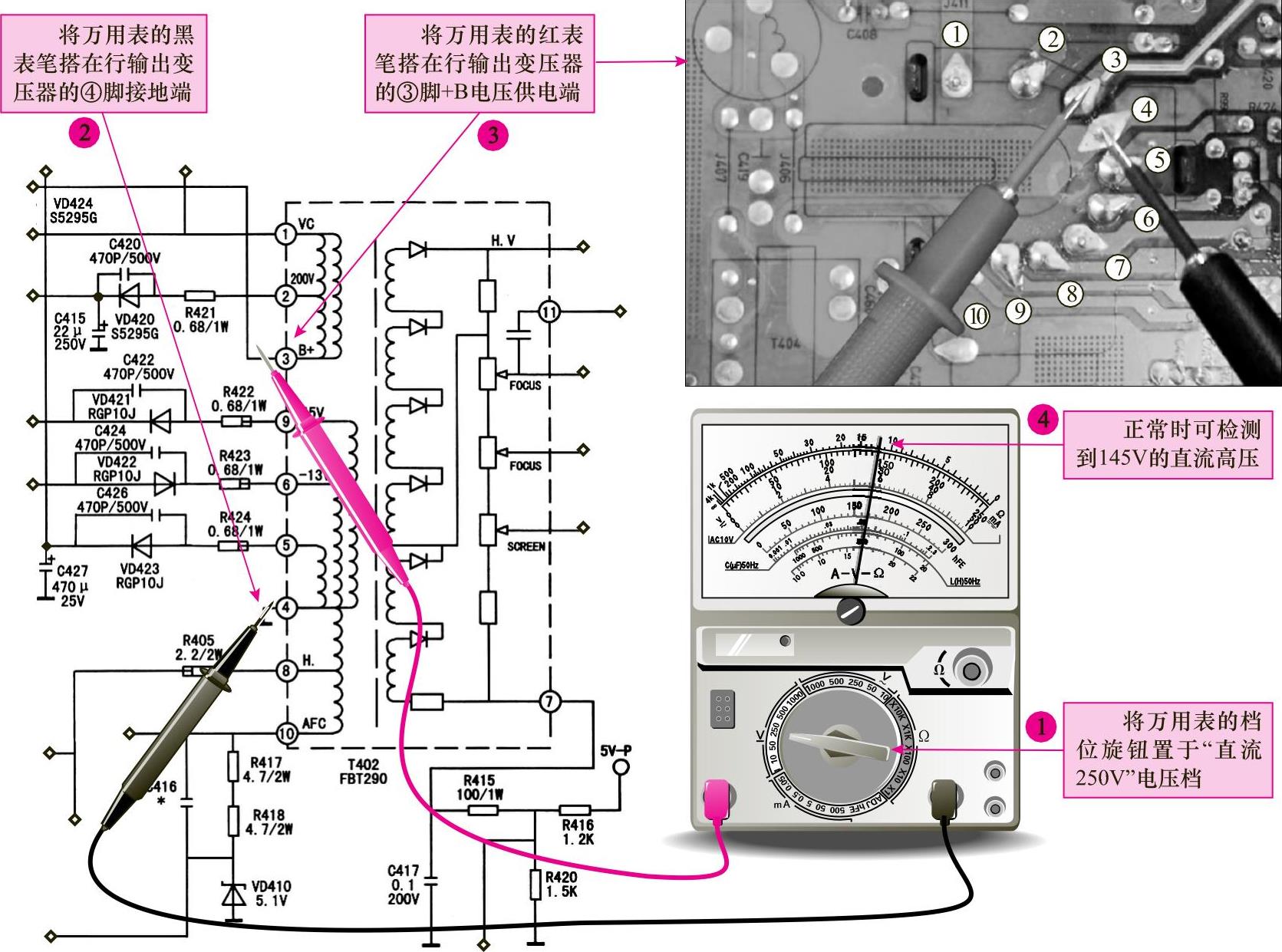

图11-44 行输出变压器供电电压的检测方法
（3）检测行激励变压器输出的行输出级驱动信号（行输出晶体管的基极信号）
图解演示
若在行输出变压器处检测不到行锯齿波脉冲信号，且行输出变压器的供电也正常，则此时应对行激励变压器输出的信号进行检测，以判断行输出晶体管是否正常。行激励变压器输出行输出级驱动信号的检测方法如图11-45所示。

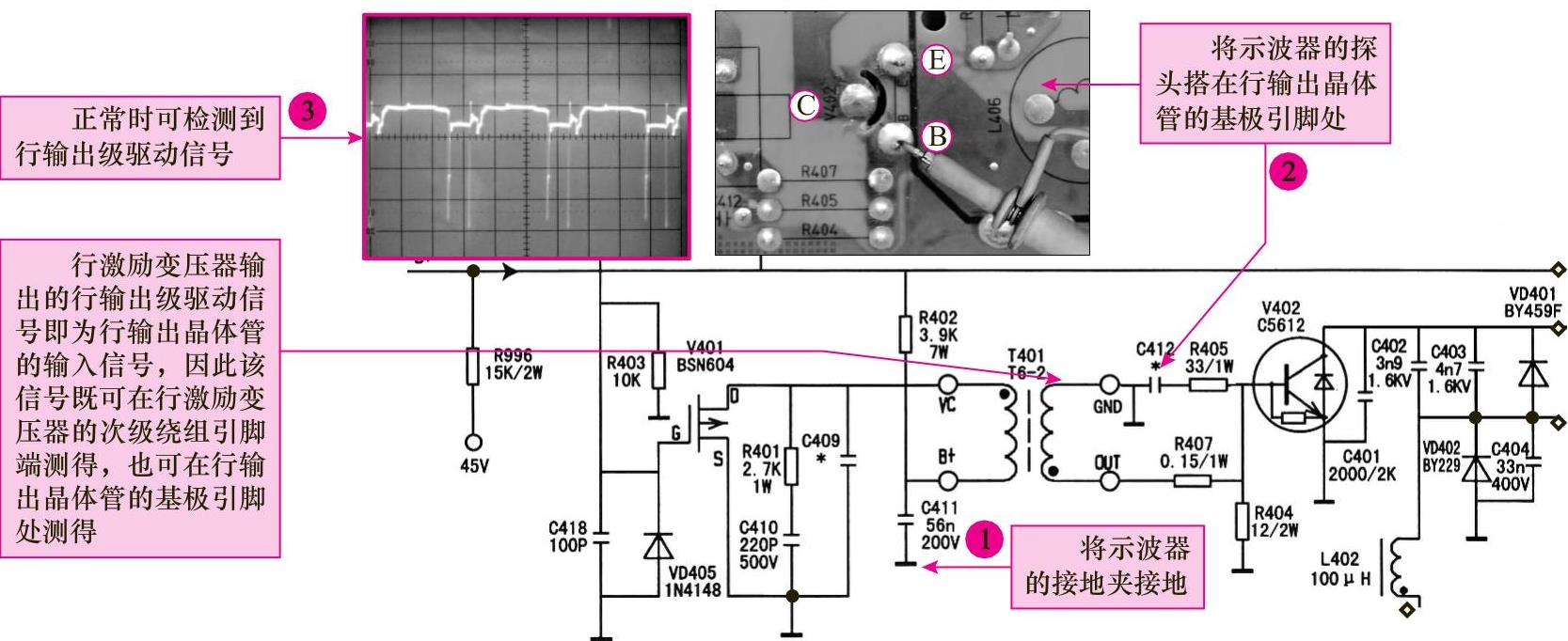

图11-45 行激励变压器输出行输出级驱动信号的检测方法
若行激励变压器输出的行驱动信号正常，而由行输出晶体管输出的行锯齿波脉冲信号不正常，则说明行输出晶体管可能损坏；若无信号输出，则应继续对前级的信号进行检测，以查找故障点。
提示说明
行输出晶体管是行输出级电路的关键器件，它的直流偏压一般都是110～145V，其主要作用是将行脉冲放大到1000V（峰值）以上。检测行输出晶体管时，若基极输入的脉冲波形正常，而集电极输出的波形不正常，则说明行输出晶体管已损坏或供电不正常（行输出晶体管的供电电压等同于+B电压，参见+B电压的检测方法进行检测）。
（4）检测行激励晶体管输出的行激励输出信号（行激励变压器输入信号）
图解演示
若行激励变压器输出的行输出级驱动信号不正常，则此时应对行激励晶体管输出的信号进行检测，以判断行激励变压器是否正常。行激励晶体管输出行激励输出信号的检测方法如图11-46所示。

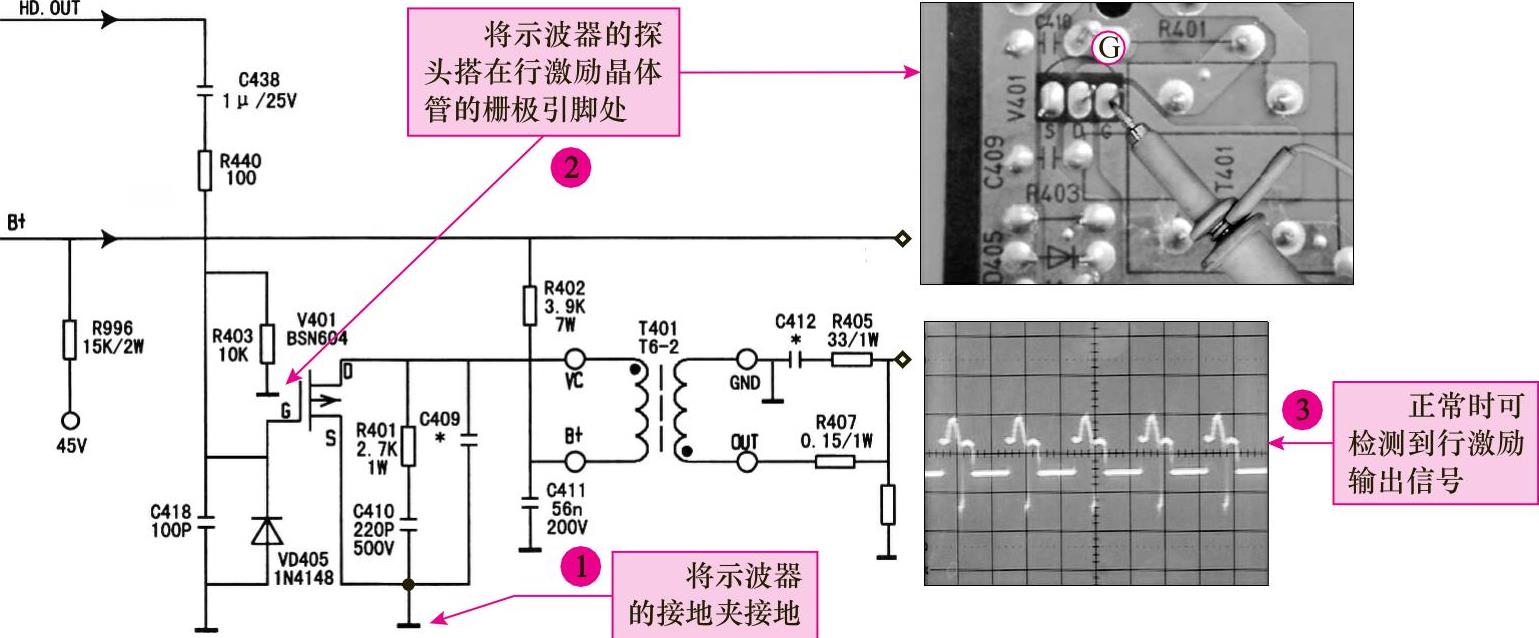

图11-46 行激励晶体管输出行激励输出信号的检测方法
若行激励晶体管输出的行信号正常，而由行激励变压器输出的信号不正常，则说明行激励变压器可能损坏；若无行激励输出信号输出，则应继续对前级输出信号进行检测，以查找故障点。
（5）检测行扫描电路输入的行激励脉冲信号（行激励晶体管输入信号）
图解演示
若行激励晶体管输出的行激励信号不正常，则此时应对行扫描电路输入的行激励脉冲信号进行检测，以判断行激励晶体管是否正常。行扫描电路输入的行激励脉冲信号的检测方法如图11-47所示。
若行扫描电路输入的行激励脉冲信号正常，而由行激励晶体管输出的行激励信号不正常，则说明激励晶体管可能损坏；若行扫描电路输入的行激励脉冲信号不正常，则说明前级电视信号处理电路可能出现故障。
（6）检测行扫描电路输出的行逆程脉冲信号
图解演示
行扫描电路除产生行扫描信号外，还利用行输出变压器，输出行逆程脉冲信号，送入微处理器中。当行扫描电路信号均正常时，还需对行输出变压器输出的行逆程脉冲信号进行检测，行扫描电路输出行逆程脉冲信号的检测方法如图11-48所示。若输出的行逆程脉冲信号正常，则说明行扫描电路正常，若无信号输出，则会引起图像跳动、不同步或字符抖动的故障，应对相关元器件进行检查。
图11-47 行扫描电路输入的行激励脉冲信号的检测方法
图11-48 行扫描电路输出行逆程脉冲信号的检测方法
