电流-电压变换电路测量优化方案
【摘要】：电流-电压变换电路简单来说就是将电流变换成电压的电路，一般用于信号转换电路、测量电路以及相关的设备电路中。电流互感器和整流二极管VD2将压缩机的耗电电流转换成直流电压送到CPU的⒅脚，在CPU中进行A-D变换和检测，若电压升高，则会进行保护。上述变频空调器中的电流检测电路，主要是用来检测压缩机电动机供电电流的大小。图7-10 变频空调器电流检测电路中电流-电压变换电路的测量操作
电流-电压变换电路简单来说就是将电流变换成电压的电路，一般用于信号转换电路、测量电路以及相关的设备电路中。
图解演示

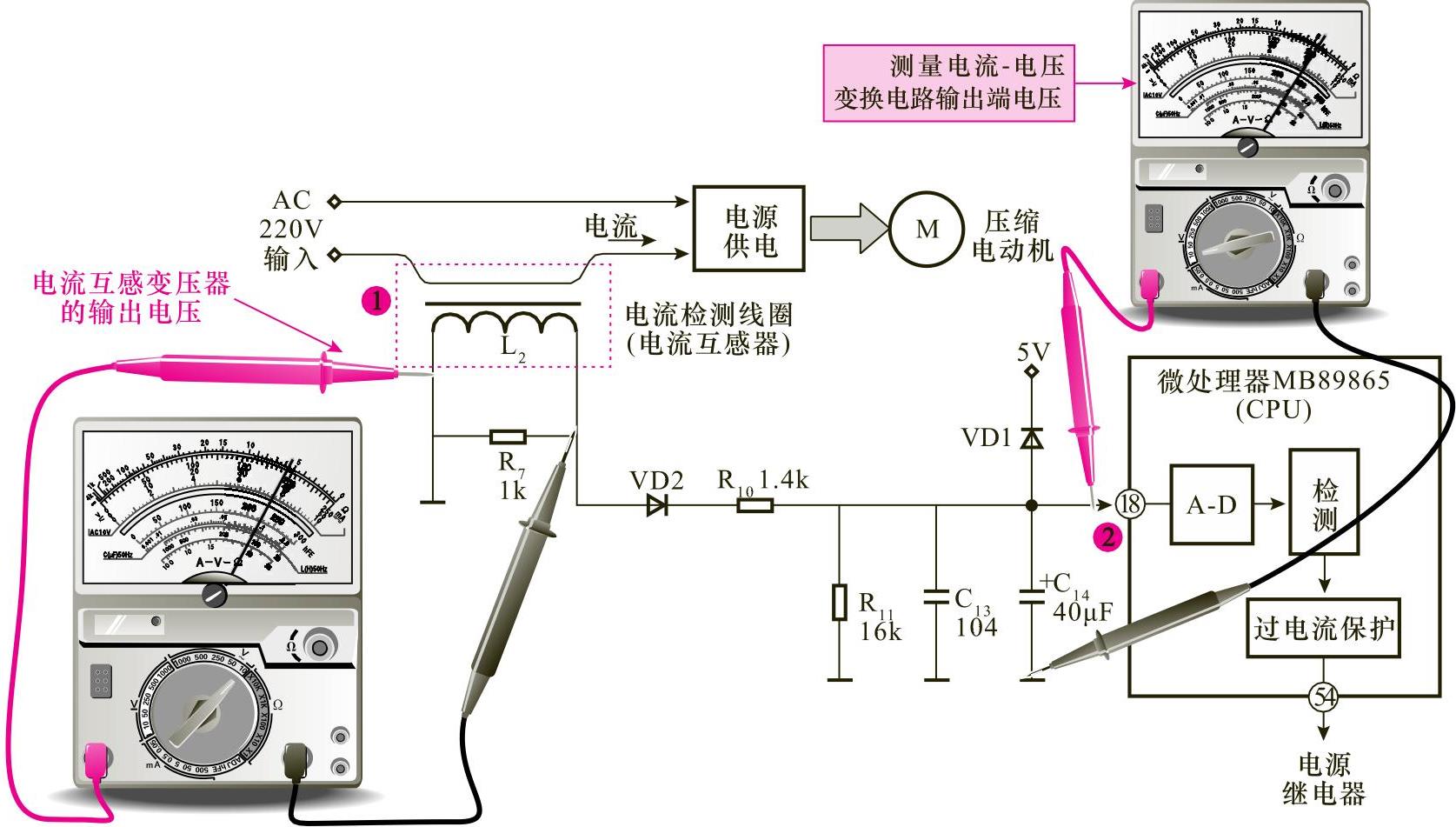

典型变频空调器中电流-电压变换电路的测量如图7-10所示。这是一个变频空调器中的电流检测电路，当交流220V电源为压缩机供电时，电流互感器L2感应出电压信号，然后经VD2整流、R10和R11分压以及C13滤波后，输入到MB89865的⒅ᣘ脚。电流互感器和整流二极管VD2将压缩机的耗电电流转换成直流电压送到CPU的⒅ᣘ脚，在CPU中进行A-D变换和检测，若电压升高，则会进行保护。二极管VD1作为钳位二极管，当VD2的输出电压高过5V时，VD1将直流电压钳位在5V。
测量时：
1）首先检测电流互感变压器的输出电压，当电路达到工作状态后，用万用表即可测量到变压器次级输出的交流电压；(https://www.chuimin.cn)
2）然后检测整流滤波后的直流电压，当电路工作状态良好时，用万用表即可检测到一个直流电压值，一般该值不大于5V。
上述变频空调器中的电流检测电路，主要是用来检测压缩机电动机供电电流的大小。当电流过大时，可能会损坏压缩机中的电动机，甚至会烧毁电动机线圈，利用电流检测电路对供电电流进行检测，如发现供电电流异常，则空调器将会自动显示故障代码并立即进行保护。
图7-10 变频空调器电流检测电路中电流-电压变换电路的测量操作
