电流型逆变电路的仿真优化方案
【摘要】：图3.31可控电流源参数设置②串联RLC1 参数设置：电阻为1（Ω），电感为1e-2。图3.32脉冲发生器1 参数设置仿真电路图中U0 为负载电压，I0 为负载电流，单相电流型逆变电路的仿真波形如图3.33所示。脉冲发生器3、5 的延迟时间分别为0.03 s、0.05 s，脉冲发生器4、6、2 的延迟时间分别为0.04 s、0、0.02 s。图3.36三相电流型逆变电路的仿真波形
（1）单相电流型逆变电路的仿真
在MATLAB 中搭建如图3.30 所示的仿真电路模型。图中各部分参数设置如下：

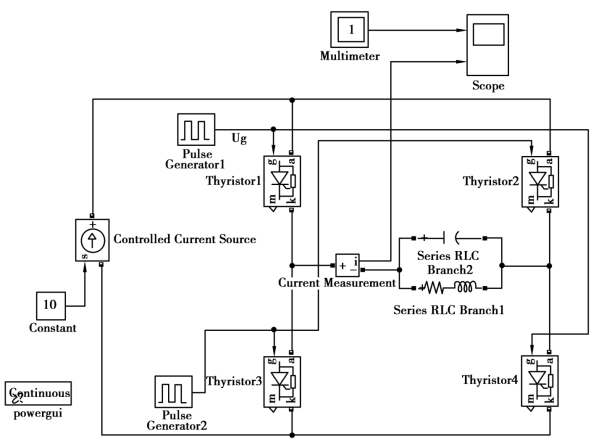

图3.30 单相电流型逆变电路的仿真模型
①可控电流源参数设置如图3.31 所示。

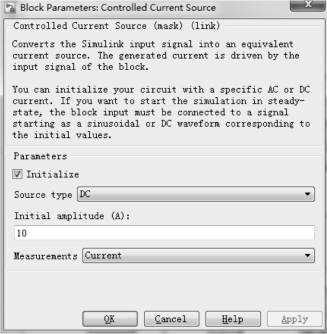

图3.31 可控电流源参数设置
②串联RLC1 参数设置：电阻为1（Ω），电感为1e-2（H）。
③串联RLC2 参数设置：电容为1e-2/3（F），
④脉冲发生器参数设置如图3.32 所示。另一个脉冲发生器2 的延迟时间设置为0.01 s。

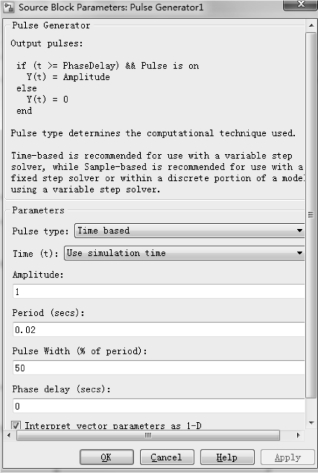

图3.32 脉冲发生器1 参数设置
仿真电路图中U0 为负载电压，I0 为负载电流，单相电流型逆变电路的仿真波形如图3.33所示。
(https://www.chuimin.cn)

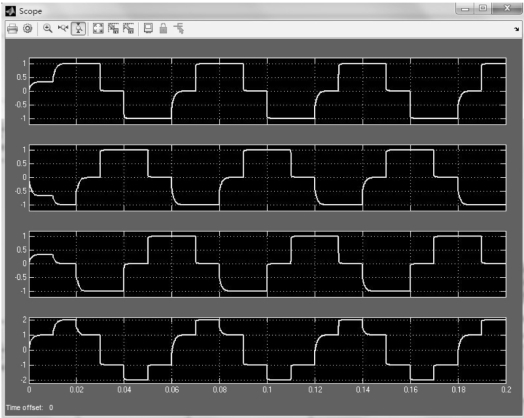

图3.33 单相电流型逆变电路的仿真波形
（2）三相电流型逆变电路的仿真
在MATLAB 中搭建如图3.34 所示的仿真电路模型。图中各部分参数设置如下：
图3.34 三相电流型逆变电路的仿真模型
①可控电流源参数设置为DC 1（A）。
②三相串联RLC 参数设置：电阻为1（Ω）。
③三相串联RLC1 参数设置：电容为1e-3（F）。
④脉冲发生器1 参数设置如图3.35 所示。脉冲发生器3、5 的延迟时间分别为0.03 s、0.05 s，脉冲发生器4、6、2 的延迟时间分别为0.04 s、0、0.02 s。
图3.35 脉冲发生器1 参数设置
仿真电路图中，Ia、Ib、Ic 为三相输出交流电流，Uab 为负载线电压，三相电流型逆变电路的仿真波形如图3.36 所示。
图3.36 三相电流型逆变电路的仿真波形
