电压-电流变换电路测量优化方案
【摘要】：图解演示电池充电器电路中电压-电流变换电路的测量如图7-8所示。滤波电容C仅用于平滑滤波，限流电阻R3用于限流保护三极管VT，并为LED2提供工作电压。三极管VT和电阻R4组成调压电路，通过调整输出电压来适应对不同数量电池进行充电的需要，并控制充电电流。LED1为电源指示，LED2为充电指示，R1、R2分别是指示灯的限流电阻。
电压-电流变换电路就是将电压变换成电流的电路，一般用于电压检测和指示电路中。
图解演示
电池充电器电路中电压-电流变换电路的测量如图7-8所示。这是一种简易的单电池和多电池充电器电路，市电220V经过变压器T变成交流12V电压后，由桥式整流电路VD1～VD4进行桥式整流。再经电容C滤波、电阻R3限流后由三极管VT输出充电电流。滤波电容C仅用于平滑滤波，限流电阻R3用于限流保护三极管VT，并为LED2提供工作电压。三极管VT和电阻R4组成调压电路，通过调整输出电压来适应对不同数量电池进行充电的需要，并控制充电电流。LED1为电源指示，LED2为充电指示，R1、R2分别是指示灯的限流电阻。

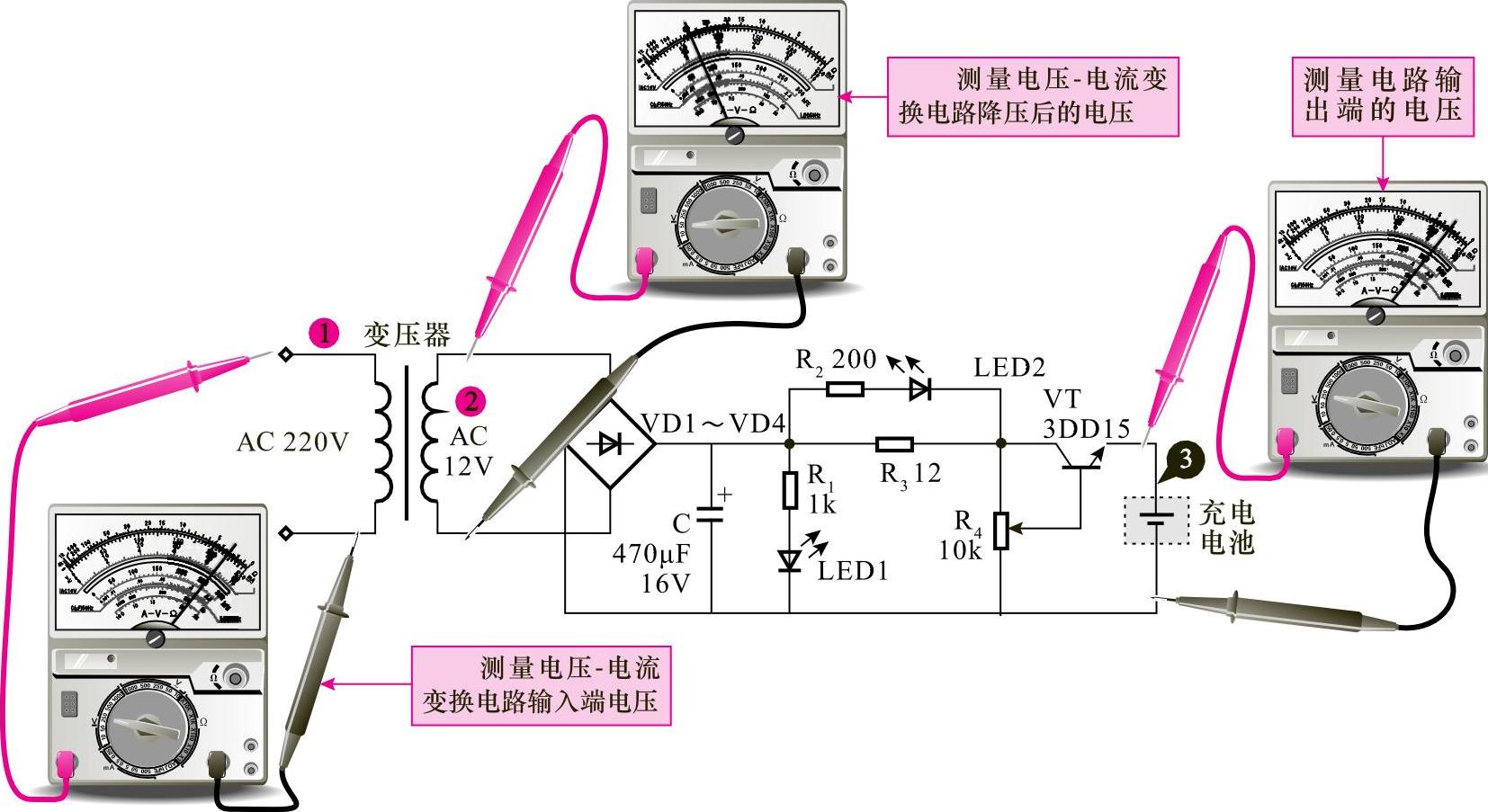

图7-8 电池充电器电路中电压-电流变换电路的测量操作
测量时：
1）首先检测充电器的交流输入端，当该电路接入市电后，用万用表即可测量到220V交流电压；
2）然后检测变压器降压后的交流输出端，当电路处于工作状态时，用万用表即可检测到约为12V的交流电压；(https://www.chuimin.cn)
3）最后检测充电电路的输出端，即充电电池连接端，当该充电电路工作良好时，用万用表检测即可测量到输出的3V左右的直流充电电压。
检测该电路时，可以检测充电电池两端的充电电压（大于3V），也可以将万用表串入充电电路中测量充电电流，正常情况下，该充电电池两端的电流最大可达1.2A左右，然后逐渐减小。
图解演示
电池充电器电路中充电电流的测量操作如图7-9所示。首先将充电电池一端的连接线断开，将万用表量程选择“直流20A电流档”（根据测量范围，这里我们选用数字式万用表），红表笔搭在断开的线路端，黑表笔与电池一端连接，即与充电电池形成串联连接方式，即可对其充电电流进行测量。
图7-9 典型电池充电器电路中充电电流的测量操作
