小区照明控制线路检修优化方案
【摘要】：在小区照明控制线路中重点检测的部分为供电、支路供电以及照明路灯。小区照明控制线路大多是依靠自动感应元件、触发控制器件等组成的触发控制电路来对照明灯具进行控制的。图10-10 小区照明控制线路故障的检测流程1.小区照明控制线路供电的检测方法图解演示当小区照明控制线路中的照明路灯EL1、EL2、EL3不能正常点亮时，应当检查路灯控制箱送出的供电线缆是否有供电电压。图10-11所示为小区照明线路中照明灯供电的检测方法。
图解演示
小区照明控制线路中多采用一个控制部件可以控制多盏照明路灯的方式对其进行控制，从而为小区提供照明。图10-9所示为小区照明控制线路图。
图10-9 小区照明控制线路图
提示说明
由图可知，小区照明控制线路有多个照明路灯、总断路器QF、双向晶闸管VS、控制芯片（NE555时基集成电路）、光敏电阻器MG等部件构成的。
小区照明控制线路大多是依靠自动感应元件、触发控制器件等组成的触发控制电路来对照明灯具进行控制的。
合上供电线路中的断路器QF，接通交流220V电源。该电压经整流和滤波电路后，输出直流电压为电路中时基集成电路IC（NE555）供电，进入准备工作状态。当夜晚来临时，光照强度逐渐减弱，光敏电阻器MG的阻值逐渐增大。其压降升高，分压点A点电压降低。加到时基集成电路IC的②、⑥脚的电压变为低电平。
时基集成电路IC的②、⑥脚为低电平（低于1/3VDD）时，内部触发器翻转，其③脚输出高电平，二极管VD导通，并触发晶闸管VS导通，照明路灯形成供电回路，照明路灯EL1～ELn同时点亮。
小区照明控制线路中，各照明路灯均是由控制部件对其进行控制，若该控制线路中出现照明路灯全部无法点亮的故障时，应当检查主供电线路是否故障，当主供电线路正常时，应当继续检测，查看路灯控制部件是否故障，若路灯控制部件正常，应当检查断路器是否正常，当路

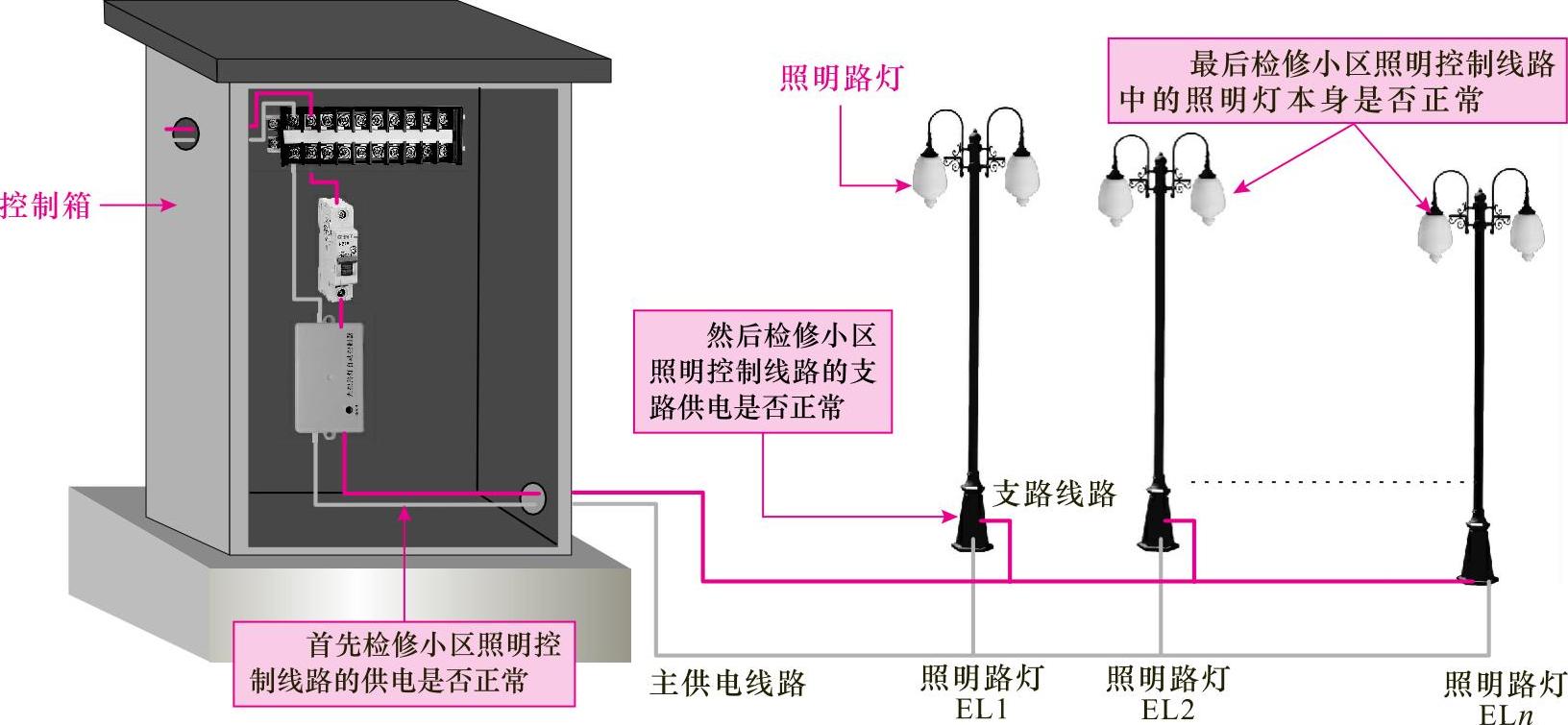

图解演示灯控制器和断路器都正常时，应检查供电电路是否正常；若照明支路中的一盏照明路灯无法点亮时，应当查看该照明路灯是否发生故障，若照明路灯正常，检查支路供电线路是否正常，若线路故障应对其进行更换，具体的检测分析如图10-10所示。在小区照明控制线路中重点检测的部分为供电、支路供电以及照明路灯。
图10-10 小区照明控制线路故障的检测流程
1.小区照明控制线路供电的检测方法
图解演示

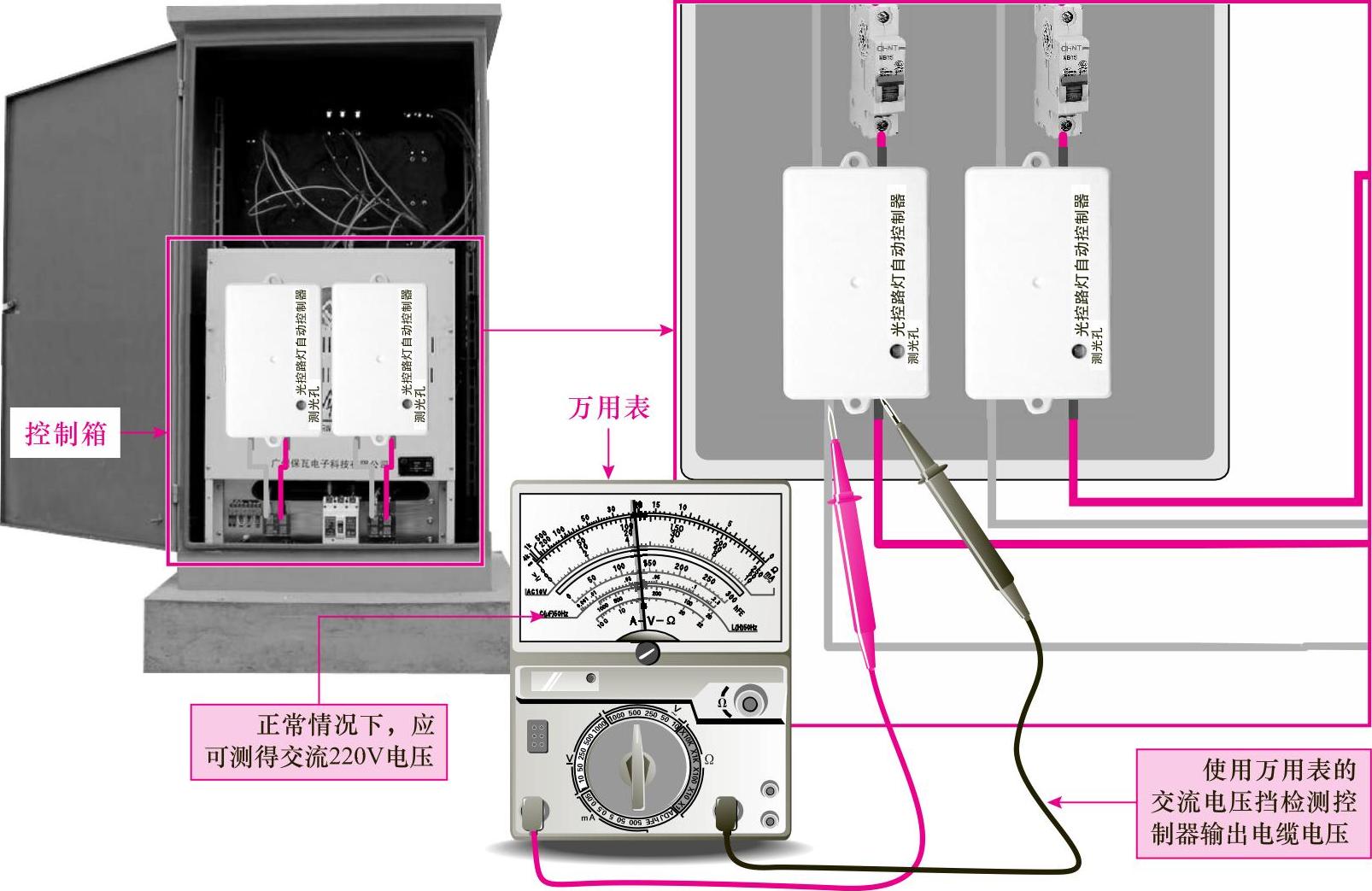

当小区照明控制线路中的照明路灯EL1、EL2、EL3不能正常点亮时，应当检查路灯控制箱送出的供电线缆是否有供电电压。图10-11所示为小区照明线路中照明灯供电的检测方法。
2.支路照明路灯供电的检测方法
图解演示

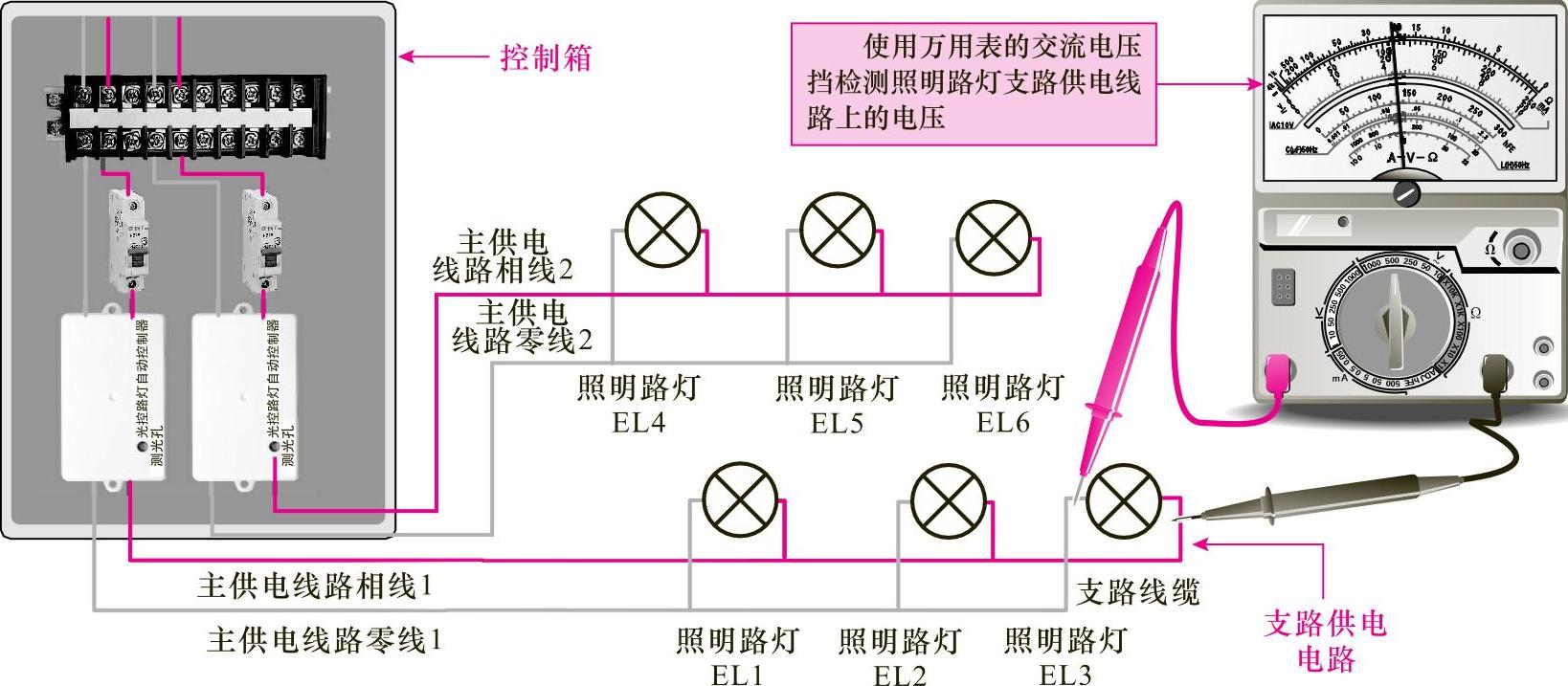

若检测小区照明线路中的供电正常，则应当对支路照明的供电电压进行检测，通常可以使用万用表在照明路灯处检查线路中的电压，若有交流220V电压，说明主供电线缆供电系统正常，应当对照明路灯进行检查。图10-12所示为小区照明线路中支路供电的检测方法。
图10-11 小区照明线路中照明灯供电的检测方法
图10-12 小区照明线路中支路供电的检测方法
3.照明路灯检测方法
图解演示

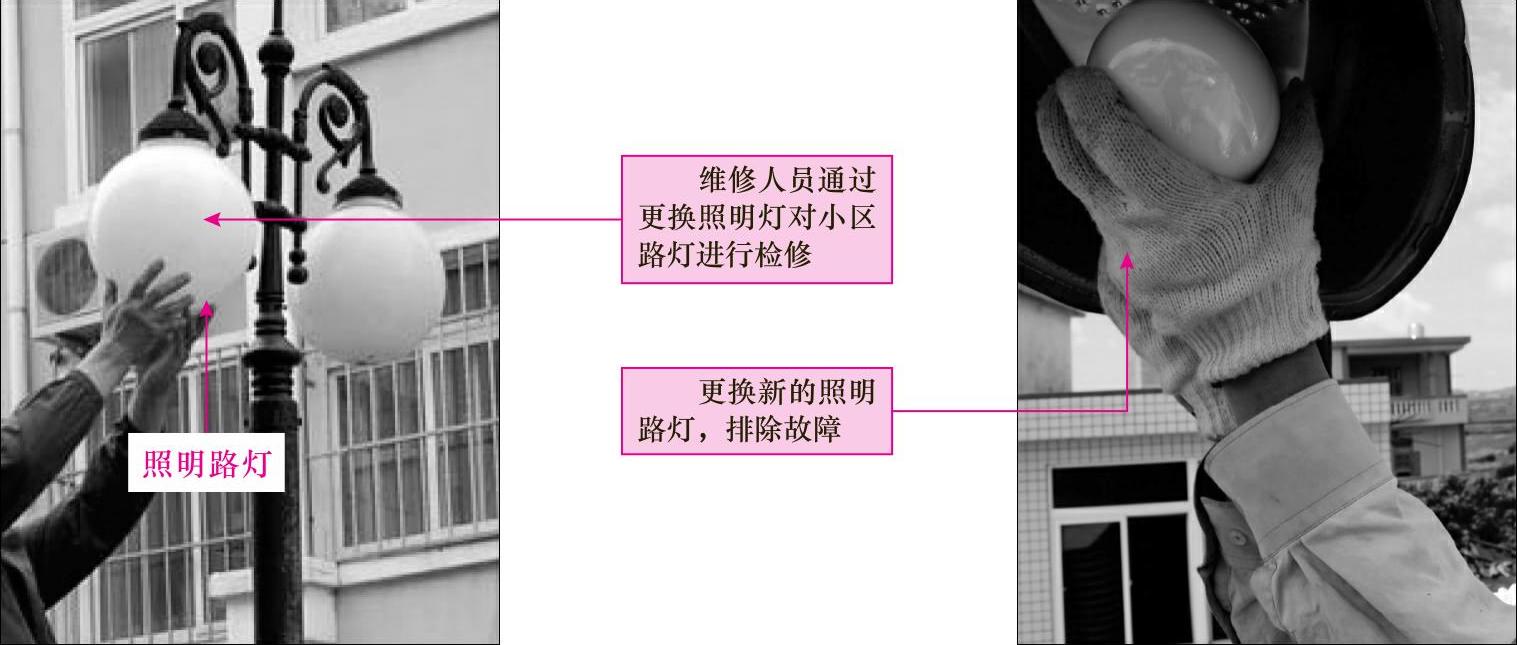

当小区供电线路正常时，应当对照明路灯进行检查，此时，通常可以替换相同型号的照明灯，若该照明灯可以点亮时，则说明原照明灯故障。图10-13所示为小区照明路灯的检测方法。
图10-13 小区照明路灯的检测方法
