电磁炉操作显示电路的故障特点与检修方法优化

2023-06-26 理论教育版权反馈

【摘要】：若电磁炉的操作显示电路故障，则可能会出现操作控制不正常的故障，例如按键不灵、单个按键无法使用、全部按键都无法使用、显示灯不亮等现象。图解演示对于操作显示的检修，应根据操作显示电路的信号流程逐级进行检测，从而查找故障线索，判定故障部位。图10-103 格兰仕C16A型电磁炉操作显示电路4）移位寄存器74HC164N的⒁脚为5V供电端，①脚和②脚为串行输入信号端，③～⑥脚、⑩～⒀脚为信号输出端。

若电磁炉的操作显示电路故障，则可能会出现操作控制不正常的故障，例如按键不灵、单个按键无法使用、全部按键都无法使用、显示灯不亮等现象。

图解演示

对于操作显示的检修，应根据操作显示电路的信号流程逐级进行检测，从而查找故障线索，判定故障部位。图10-103所示为格兰仕C16A型电磁炉操作显示电路。

1）5个操作按键用来输入人工指令，若出现按键不灵的故障，则应对操作按键进行检测。对操作按键进行检测，可以在按下或未按下的状态检测其引脚阻值（0或无穷大），来判断其好坏。

2）指示灯主要用来显示电磁炉的工作状态，其工作是由移位寄存器和驱动晶体管控制的。对指示灯（LED）的正反向阻值进行检测（正向阻值为20kΩ，反向阻值为无穷大），来判断其好坏。

3）驱动晶体管用来在微处理器输出信号的控制下导通或截止，用来控制指示灯的亮灭。对驱动晶体管基极和集电极的信号波形进行检测，若无，则可能是驱动晶体管本身损坏。

图10-103 格兰仕C16A型电磁炉操作显示电路

4）移位寄存器74HC164N的⒁脚为5V供电端，①脚和②脚为串行输入信号端，③～⑥脚、⑩～⒀脚为信号输出端。对移位寄存器74HC164N的供电电压，以及输入和输出的信号进行检测，在供电正常的情况下，若无输出，则可能是其本身已经损坏。

1.操作按键的检测

对操作按键进行检测时，应使用万用表对其阻值进行检测，在未按下按键时，操作按键处于断开状态，两引脚之间的电阻值应为无穷大。当向下按动操作按键时，继续检测操作按键两引脚之间的电阻值，检测的阻值应为0Ω。若出现按下操纵按键时，阻值为无穷大的情况，则可能是操作按键本身已经损坏。

2.指示灯的检测

图解演示

指示灯（发光二极管）用于显示电磁炉的工作状态，当该器件出现故障时，指示灯不亮。在进行检测前，应首先区分其正负极引脚，接着将万用表的黑表笔搭在指示灯的正极引脚上，红表笔搭在负极引脚上，正常情况下，可以测得一个约20kΩ的正向电阻值，如图10-104所示。

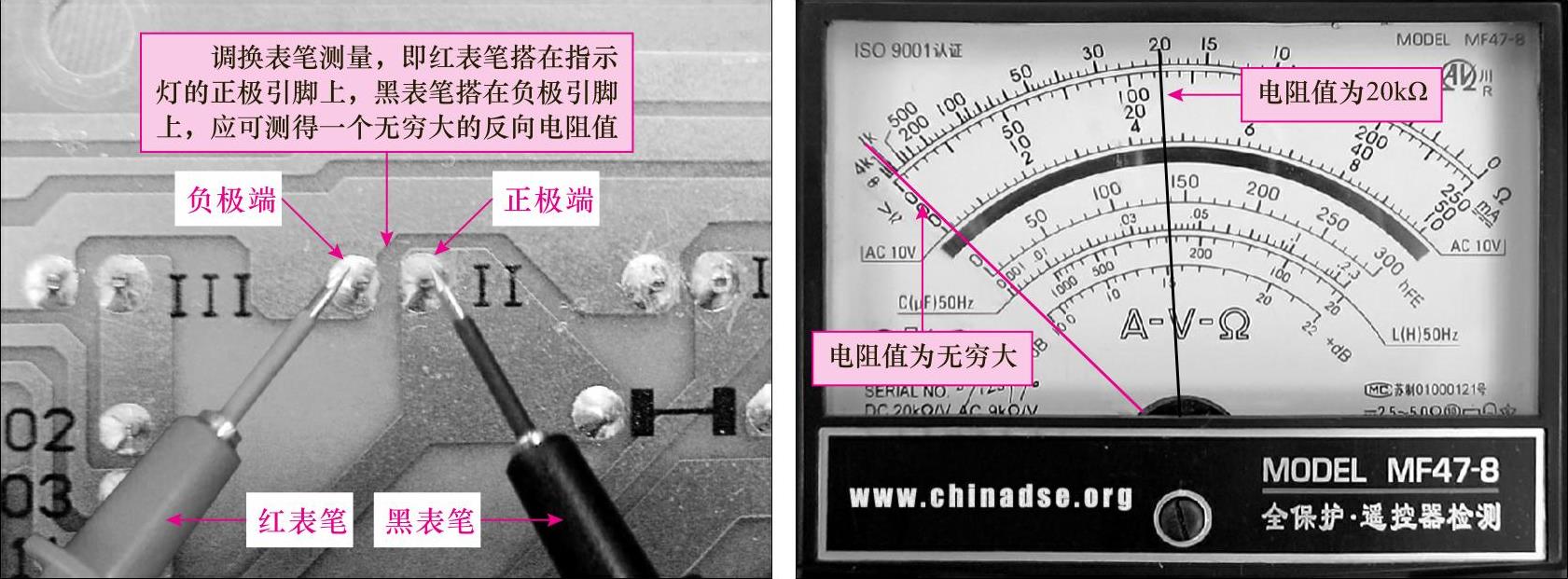

图10-104 检测指示灯的正向阻值

对指示灯（发光二极管）进行更换时，应选择规格与其相同的发光二极管进行重新焊接固定即可。

3.驱动晶体管的检测

图解演示

对驱动晶体管的检测，主要是检测驱动晶体管基极与集电极的信号波形。在指示灯亮的状态下，首先使用示波器对驱动晶体管基极的信号波形进行检测，如图10-105所示。

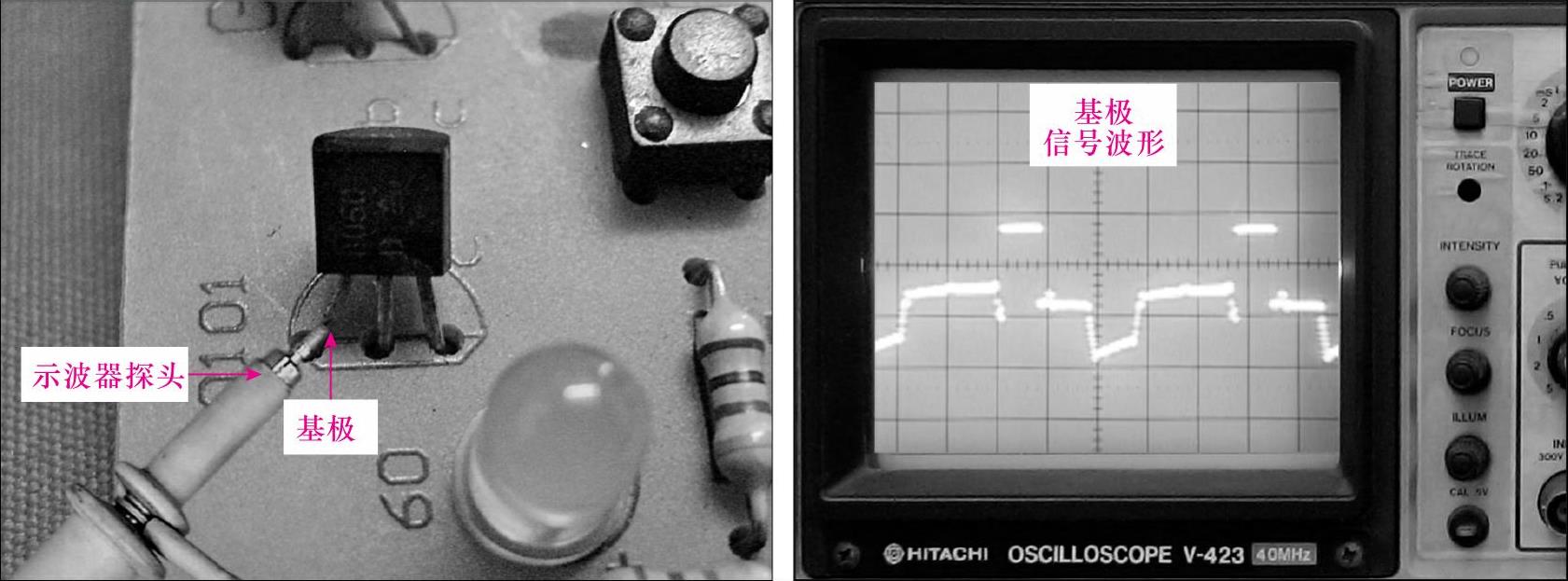

图10-105 驱动晶体管基极的信号波形

图解演示

接着使用示波器对驱动晶体管集电极的信号波形进行检测，如图10-106所示。若检测驱动晶体管的基极信号波形正常，而集电极的信号波形不正常，则说明该驱动晶体管本身损坏。

提示说明

若检测波形无法判断驱动晶体管的好坏，则可将驱动晶体管从电路板上拆下，用检测各引脚之间阻值的方法来判断其好坏。若检测阻值时，驱动晶体管引脚间的阻值有趋于零的情况，则可能是其本身已经损坏。

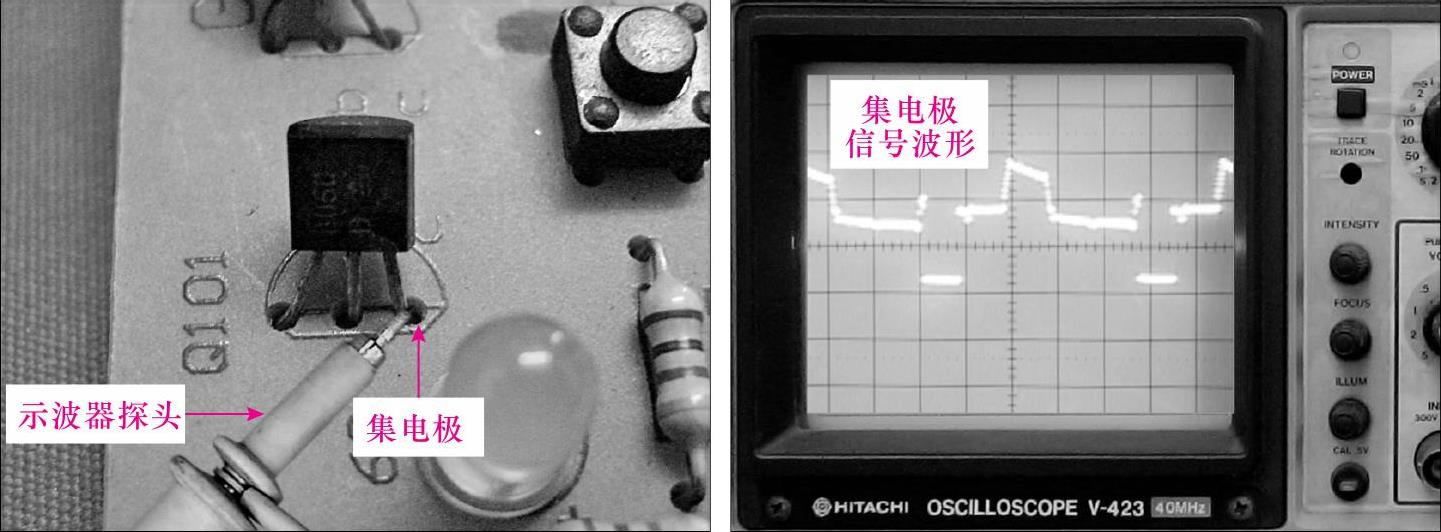

图10-106 驱动晶体管集电极的信号波形

4.移位寄存器的检测

首先对移位寄存器74HC164N的5V供电电压进行检测，该电压可在74HC164N的ᙨᣘᣥ脚上测得，如图10-107所示。

图10-107 移位寄存器74HC164N供电电压的检测

图解演示

移位寄存器74HC164N的①脚和②脚为串行信号输入端，将示波器的探头搭在这两个引脚上时，可以检测到串行信号的波形，如图10-108所示。

图10-108 移位寄存器74HC164N输入串行信号的检测方法

图解演示

接着对移位寄存器74HC164N输出的信号波形进行检测，该信号可在③～⑥脚、⑩～⒀脚上测得，以③脚为例，如图10-109所示。

图10-109 移位寄存器74HC164N的③脚信号波形

提示说明

移位寄存器74HC164N其他引脚的信号波形如图10-110所示。

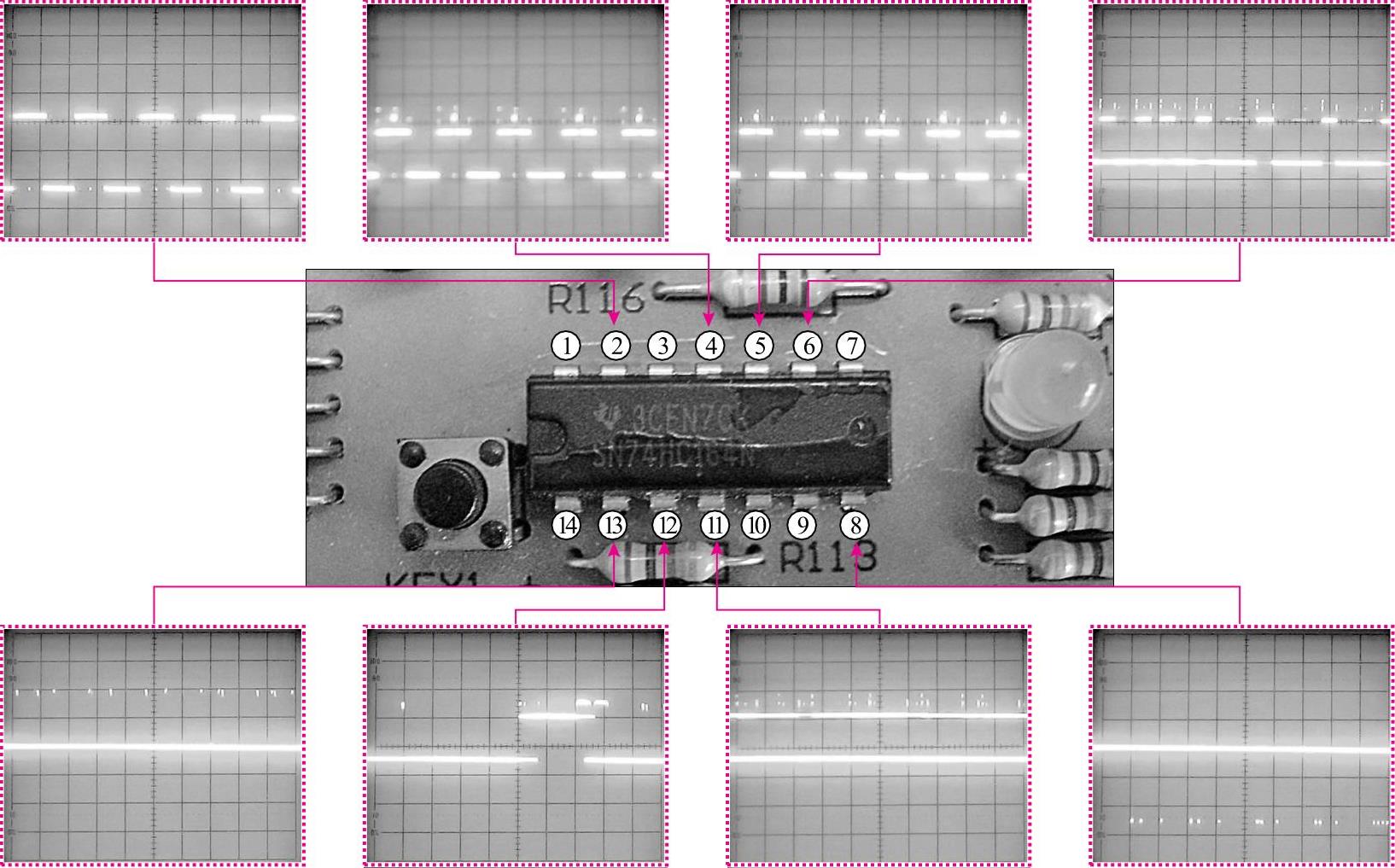

图10-110 移位寄存器74HC164N其他引脚的信号波形

检测移位寄存器的输入引脚信号波形和输出引脚信号波形，若输入信号波形正常，而输出信号波形不正常，则说明该移位寄存器本身损坏。

若检测的移位寄存器已经损坏，则应对该移位寄存器进行代换，选择与原型号相同的移位寄存器，并使用电烙铁、吸锡器、焊锡丝等进行焊接。
