彩电信号接收电路的检修方法详解
【摘要】：当怀疑彩色电视机中电视信号接收电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对电视信号接收电路输出的音频信号和视频图像信号进行检测。若声表面波滤波器的输出信号正常，即中频信号处理集成电路的输入信号正常，则表明中频信号处理集成电路本身可能损坏；若输入的信号波形不正常，则应继续对其前级电路进行检测。调谐器输出信号的检测方法如图11-24所示。
以康佳P29MV217型彩色电视机为例，检测彩色电视机电视信号接收电路，可使用万用表或示波器测量待测彩色电视机的电视信号接收电路，然后将实测电压值或信号波形与正常的数值或波形进行比较，即可判断出电视信号接收电路的故障部位。
1.电视信号接收电路输出信号的检测方法
图解演示
电视信号接收电路输出信号的检测方法如图11-20所示。当怀疑彩色电视机中电视信号接收电路出现故障时，应首先判断该电路部分有无输出，即在通电开机的状态下，对电视信号接收电路输出的音频信号和视频图像信号进行检测。
图11-20 电视信号接收电路输出信号的检测方法
若经检测电视信号接收电路输出的信号正常，则说明电视信号接收电路基本正常；若经检测无信号输出，则说明该电路可能出现故障，需要进行下一步的检测。
图解演示

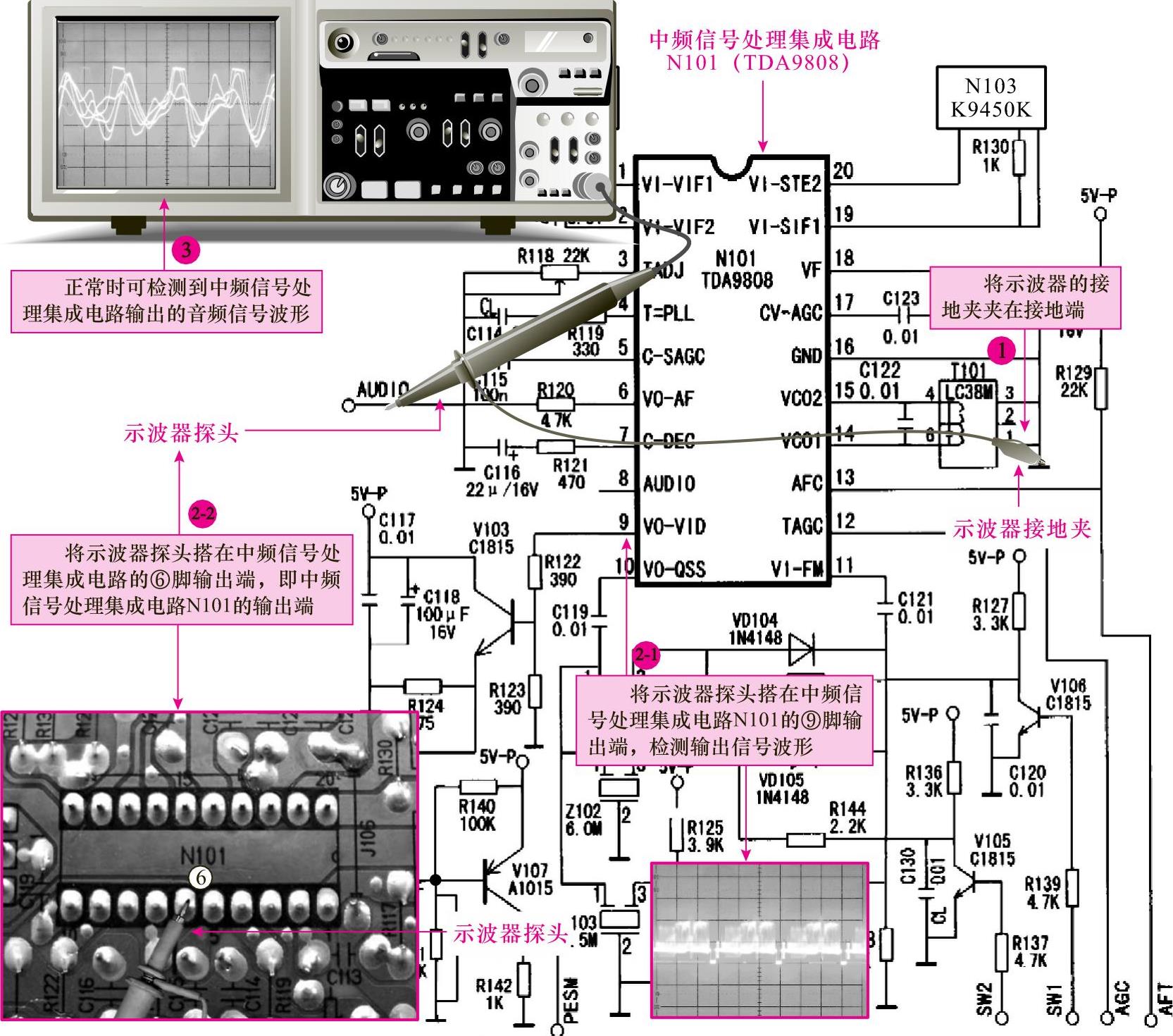

若电视信号接收电路无音频信号和视频图像信号输出，即中频信号处理集成电路无输出，则此时需要对中频信号处理集成电路的工作条件（供电电压）进行检测。中频信号处理集成电路工作条件的检测方法如图11-21所示。
图11-21 中频信号处理集成电路工作条件的检测方法
直流供电电压是中频信号处理集成电路的基本工作条件，若无直流供电电压，则即使中频信号处理集成电路本身正常，也将无法工作，因此检修时应对该供电电压进行检测，若供电电压正常，却仍无输出，则需要进行下一步的检测。
3.声表面波滤波器输出信号的检测方法
图解演示

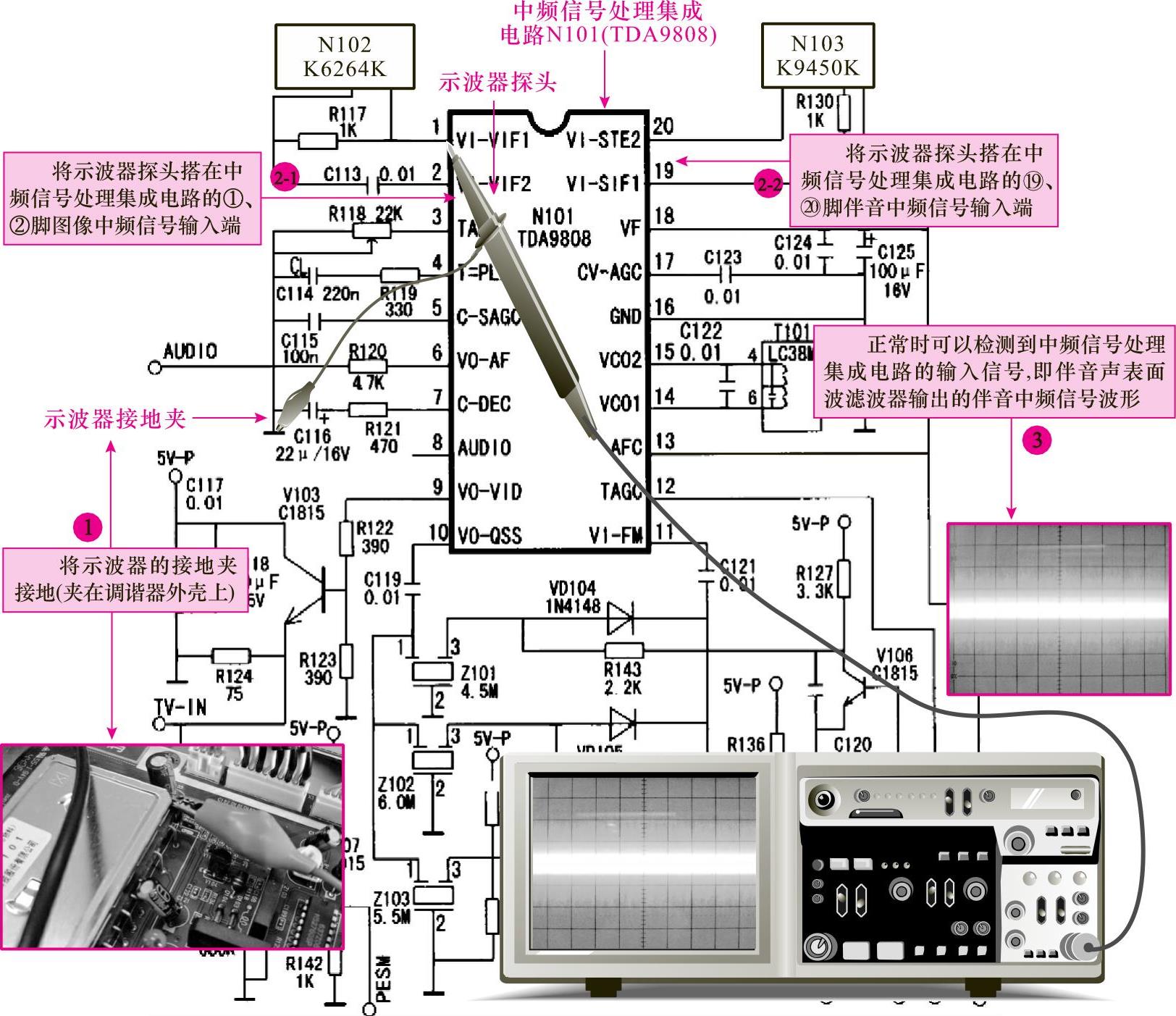

若中频信号处理集成电路的供电电压正常，却仍无音频信号和视频图像信号输出，则应对声表面波滤波器（图像和伴音）送来的图像中频信号和伴音中频信号进行检测。声表面波滤波器输出信号的检测方法如图11-22所示。
若声表面波滤波器的输出信号正常，即中频信号处理集成电路的输入信号正常，则表明中频信号处理集成电路本身可能损坏；若输入的信号波形不正常，则应继续对其前级电路进行检测。
4.预中放输出信号的检测方法
图解演示

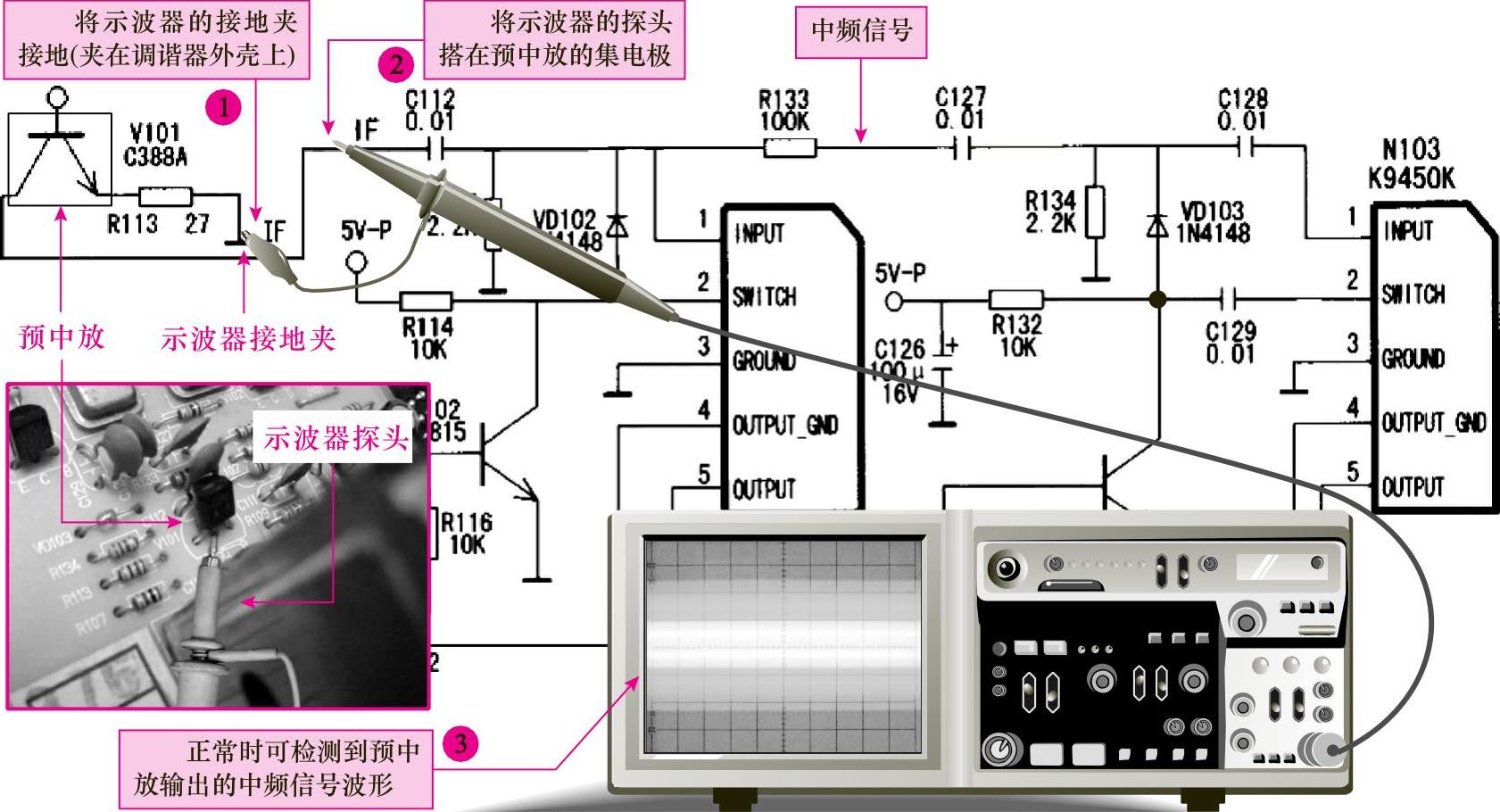

若声表面波滤波器输出的图像和伴音中频信号不正常，则接下来应对前级预中放集电极输出的中频信号进行检测。预中放输出信号的检测方法如图11-23所示。
若预中放集电极输出的中频信号正常，则表明预中放本身及前级电路均正常；若预中放的集电极无信号输出，则应检测预中放的输入信号，即调谐器的输出信号是否正常。
5.调谐器输出信号的检测方法
图解演示

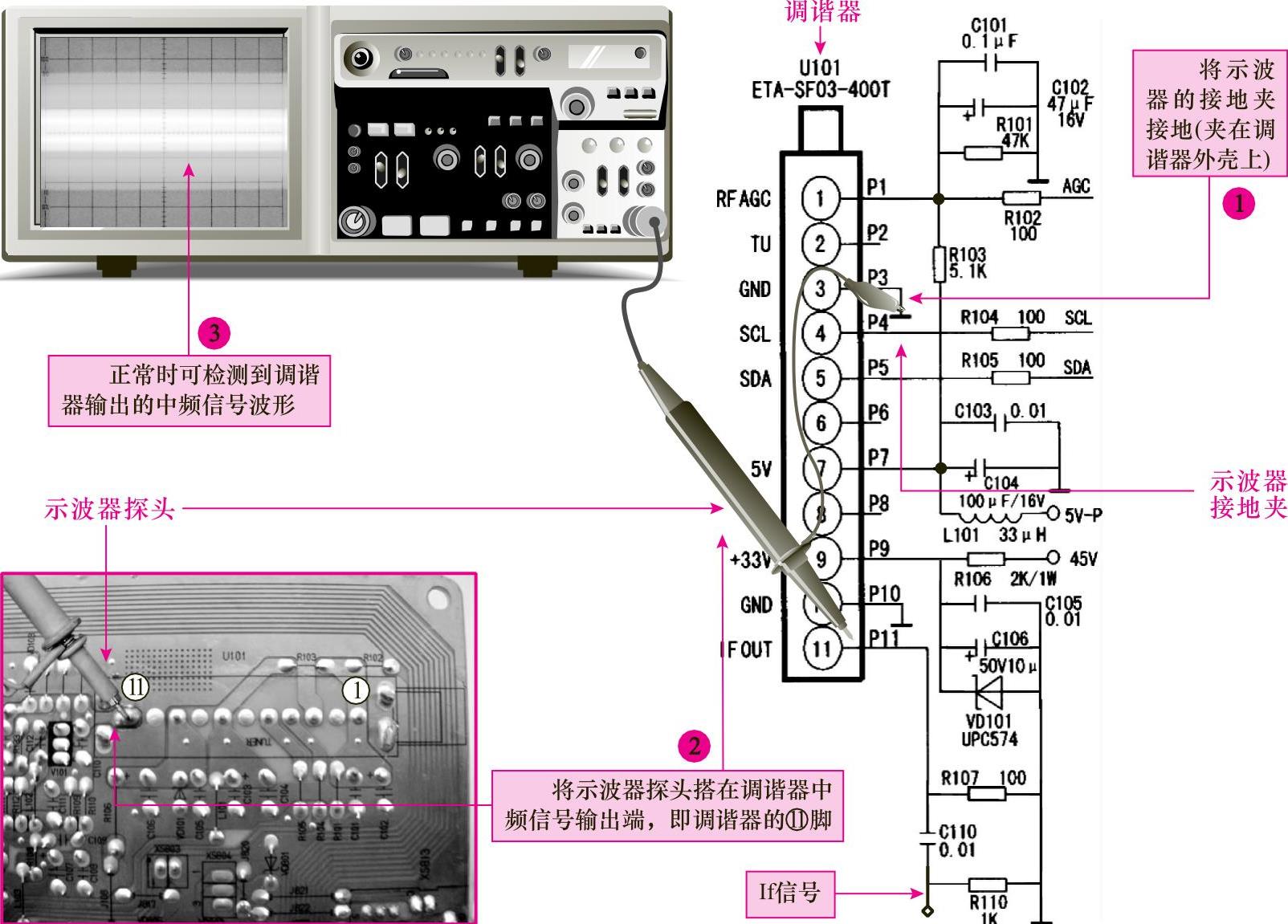

若预中放的集电极无信号输出，则应对其基极的输入信号，即调谐器输出的中频信号进行检测。调谐器输出信号的检测方法如图11-24所示。
若调谐器输出的中频信号正常，则表明谐调器能正常工作；若该信号不正常，则说明调谐器可能出现故障，需要对调谐器相关工作条件以及调谐器本身进行检测。
6.调谐器工作条件的检测方法
图解演示
若经检测调谐器无中频信号输出，则应对调谐器的工作条件（供电电压、I2C总线信号和调谐电压）进行检测，判断其工作条件是否满足需求。调谐器工作条件的检测方法如图11-25所示。
图11-22 声表面波滤波器输出信号的检测方法
图11-23 预中放输出信号的检测方法
图11-24 调谐器输出信号的检测方法
图11-25 调谐器工作条件的检测方法
