填充阵列就是用阵列的成员来填充草绘的区域,如图4.13.1所示。

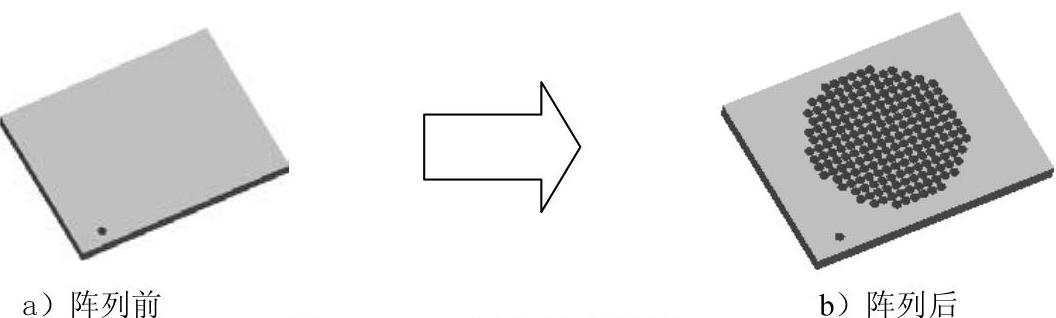

图4.13.1 创建填充阵列
以下说明填充阵列的创建过程:
Step1.将工作目录设置至D:\proewf5.2\work\ch04.13,打开文件pattern_2.prt。
Step2.在模型树中单击“拉伸2”切削特征,再右击,选择
命令。
Step3.选取阵列类型。在“阵列”操控板
界面的
下拉菜单中选择
。
Step4.选取控制阵列方式。在“阵列”操控板中选取以“填充”方式来控制阵列,此时操控板界面如图4.13.2所示。

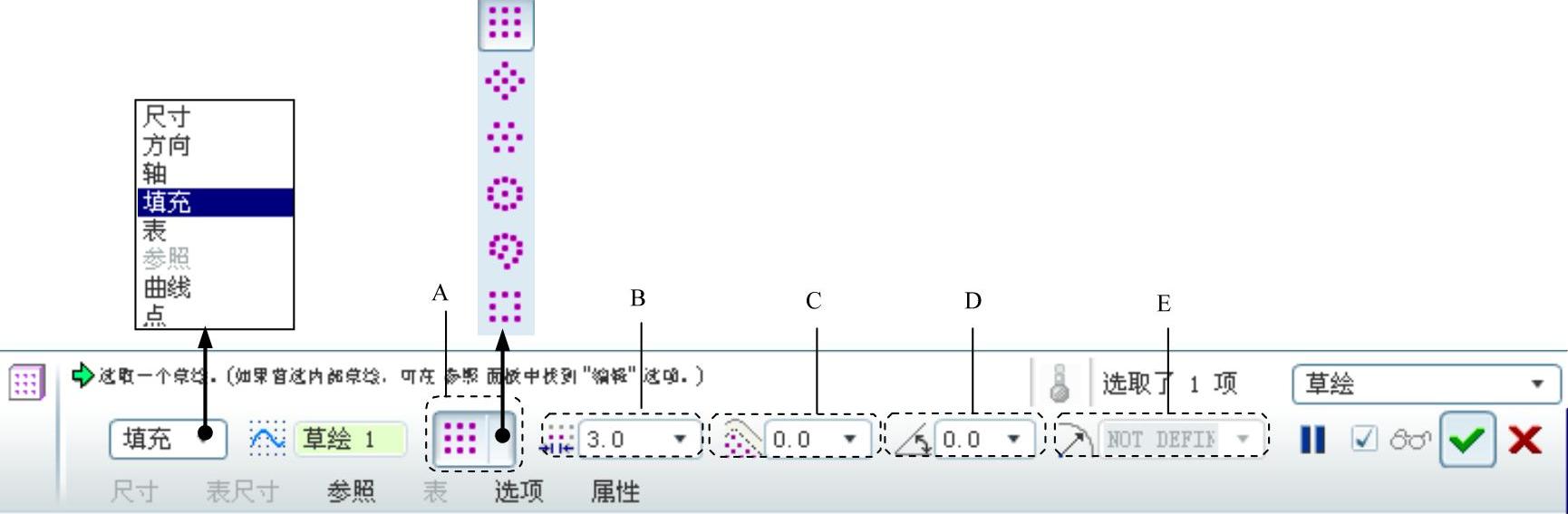

图4.13.2 “阵列”操控板
图4.13.2中各区域的功能说明如下:
A区域用来为阵列选取不同的栅格模板。
●
:以正方形阵列方式来排列成员。
●
:以菱形阵列方式来排列成员。
●
:以六边形阵列方式来排列成员。
●
:以同心圆形阵列方式来排列成员。
●
:以螺旋形阵列方式来排列成员。(https://www.chuimin.cn)
●
:沿填充区域边界来排列成员。
B区域用来设置阵列成员中心之间的间距。
C区域用来设置阵列成员中心和草绘边界之间的最小距离。如果为负值,则表示中心位于草绘边界之外。
D区域用来设置栅格绕原点的旋转角度。
E区域用来设置圆形或螺旋栅格的径向间距。
Step5.绘制填充区域。
(1)在绘图区中右击,从系统弹出的快捷菜单中选择
命令,选择图4.13.3所示的表面为草绘平面,接受系统默认的参照平面和方向。
(2)进入草绘环境后,绘制图4.13.4所示的草绘图作为填充区域。

图4.13.3 选择草绘平面

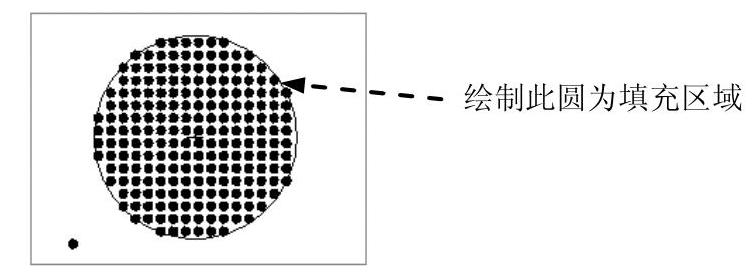

图4.13.4 绘制填充区域
说明:图4.13.4所示的圆的定位在此并没有作严格的要求,用户如有需要可对其进行精确定位。
Step6.设置填充阵列形式并输入控制参数值。在操控板的A区域中选取“正方形”作为排列阵列成员的方式;在B区域中输入阵列成员中心之间的距离3.0;在C区域中输入阵列成员中心和草绘边界之间的最小距离0.0;在D区域中输入栅格绕原点的旋转角度0.0。
Step7.在操控板中单击按钮
,完成操作。
