特征扭曲工具: 新途径提升设计效率
【摘要】：使用扭曲工具可改变所选对象的形状，如使对象的顶部或底部变尖、偏移对象的重心等。Step1.在操控板中按下“扭曲”按钮，操控板进入图5.1.7所示的“扭曲”操作界面，同时图形区中的背景对罩框上出现图5.1.8所示的控制滑块。图5.1.7 “扭曲”操作界面图5.1.8 进入“扭曲”环境图5.1.9 在背景对罩框的拐角处操作● 将鼠标指针移至边线上的边控制滑块时，立即显示图5.1.11所示的操作手柄，在平面中或沿边拖动箭头可调整模型的形状。
使用扭曲（warp）工具可改变所选对象的形状，如使对象的顶部或底部变尖、偏移对象的重心等。下面以打开的文件模型instance.prt为例，说明其操作过程。
Step1.在操控板中按下“扭曲”按钮
，操控板进入图5.1.7所示的“扭曲”操作界面，同时图形区中的背景对罩框上出现图5.1.8所示的控制滑块。
Step2.“扭曲”操作。利用背景对罩框可进行不同的扭曲，下面分别介绍：
●将鼠标指针移至背景对罩框的某个拐角处时，该拐角处即显示操作手柄（如图5.1.9所示），拖动各箭头可调整模型的形状，其中沿某个边拖动控制滑块的边箭头，如图5.1.10所示。

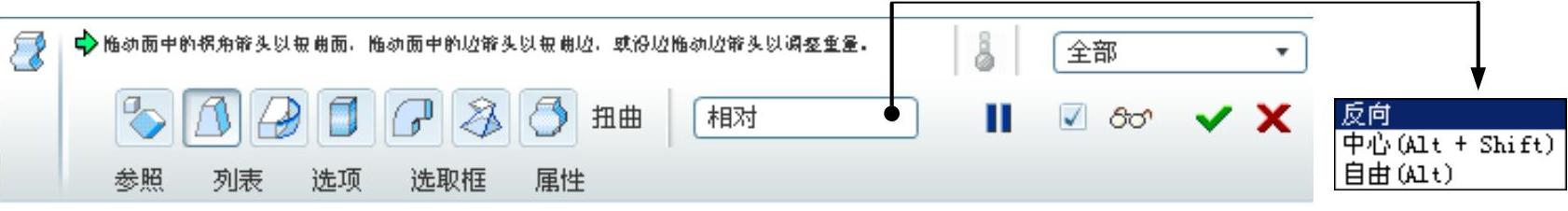

图5.1.7 “扭曲”操作界面

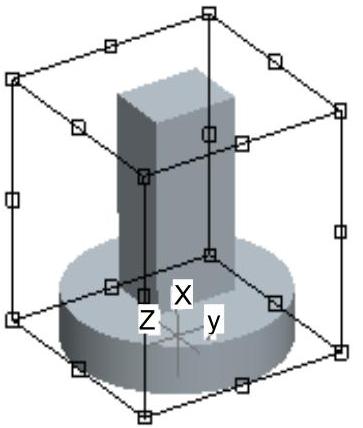

图5.1.8 进入“扭曲”环境

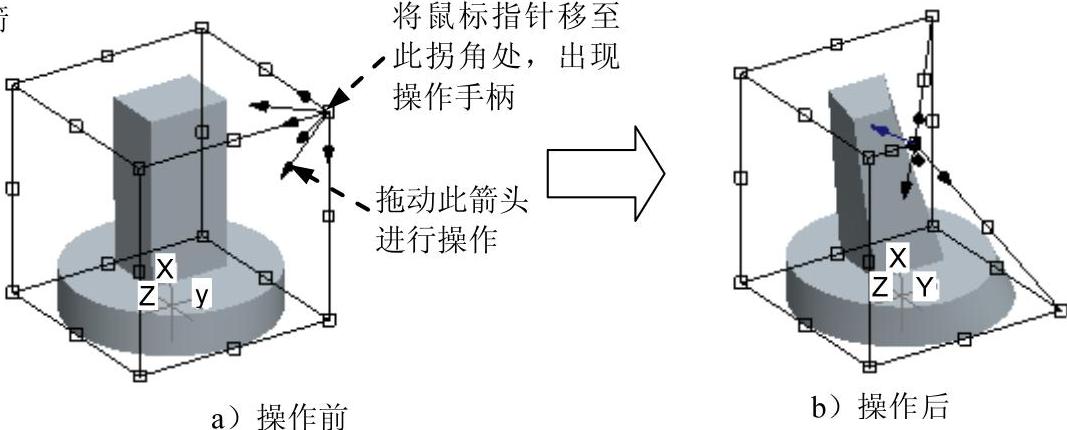

图5.1.9 在背景对罩框的拐角处操作(https://www.chuimin.cn)
● 将鼠标指针移至边线上的边控制滑块时，立即显示图5.1.11所示的操作手柄，在平面中或沿边拖动箭头可调整模型的形状。

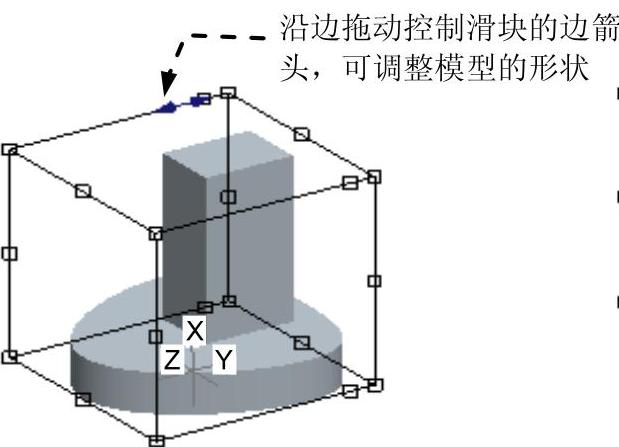

图5.1.10 拖动控制滑块的边箭头
图5.1.11 在背景对罩框的拐角处操作
注意：
若在拖动的同时按住Alt键（或在操控板的
下拉列表框中选择
），可以进行自由拖动；若按住Alt+Shift键（或在操控板的
下拉列表框中选择
），则可以相对于中心进行拖动。
Step3.在操控板中单击“完成”按钮
。
