设置PG/PC接口的方法及注意事项
【摘要】：安装STEP 7期间，将显示一个对话框，可以将参数分配给PG/PC接口，也可以在STEP 7程序组中调用“设置PG/PC接口”，在安装后打开该对话框。如图2-11所示，用鼠标在Windows“控制面板”中双击“设置PG/PC接口”，将“应用访问点”设置为“S7ONLINE”。在PG/PC中安装硬件后，它们自动集成在“设置PG/PC接口”中。对于PG/PC接口如果发生变更时，可以进行如图2-15所示的“安装/删除接口”操作。
安装STEP 7期间，将显示一个对话框，可以将参数分配给PG/PC接口，也可以在STEP 7程序组中调用“设置PG/PC接口”，在安装后打开该对话框。这样可以在安装以后修改接口参数，而与安装无关。
如果使用带MPI卡或通信处理器（CP）的PC，那么应该在Windows的“控制面板”中检查中断和地址分配，确保没有发生中断冲突，也没有地址区重叠现象。为简化将参数分配给编程设备/PC接口，对话框将显示默认的基本参数设置（接口组态）选择列表。
如图2-11所示，用鼠标在Windows“控制面板”中双击“设置PG/PC接口”，将“应用访问点”设置为“S7ONLINE”。

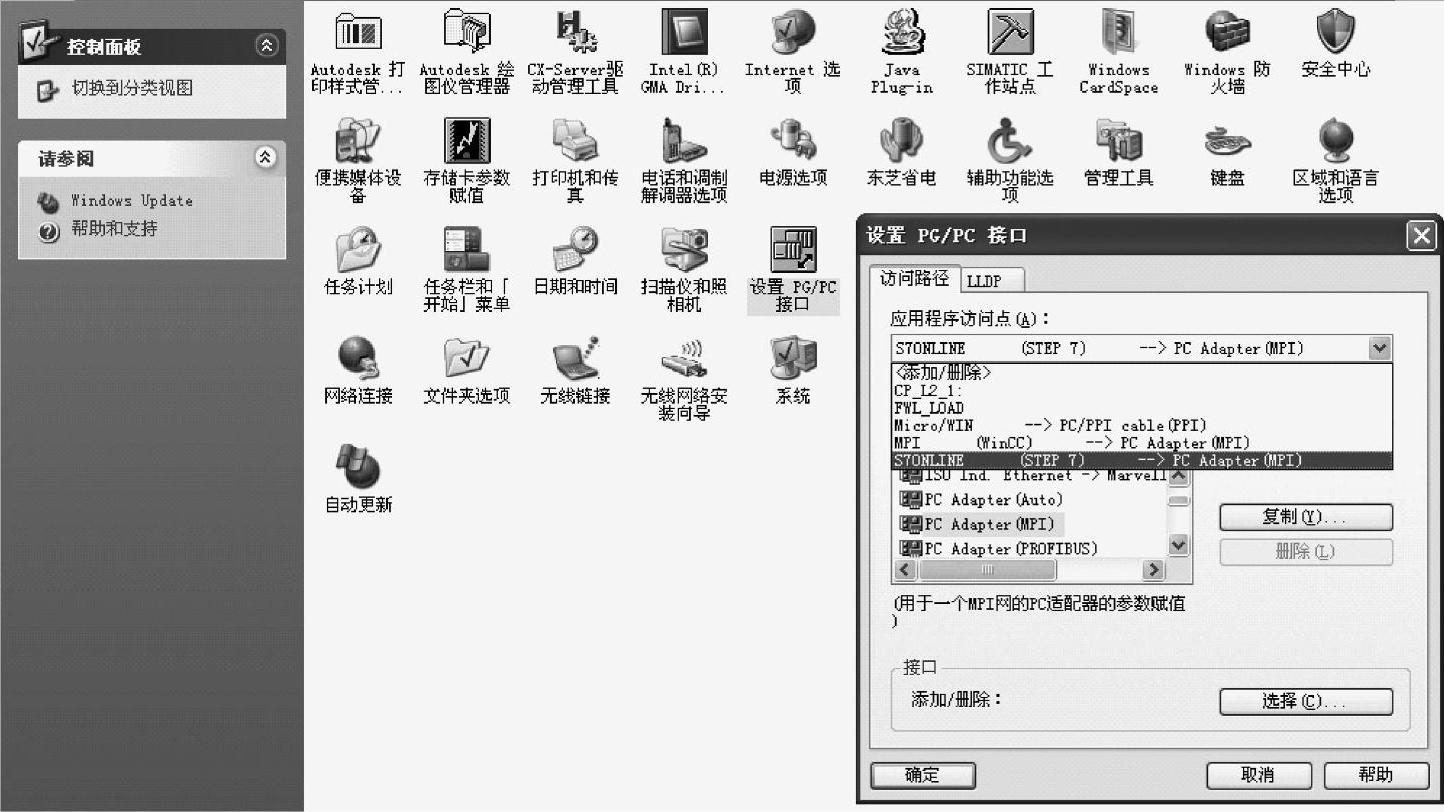

图2-11 控制面板设置
在“为使用的接口分配参数”列表中，选择所要求的接口参数设置。如果没有显示所要求的接口参数设置，那么必须首先通过“选择”按钮安装一个模块或协议。然后自动产生接口参数设置。在即插即用系统中，不能手动安装即插即用CP（CP 5611和CP 5511）。在PG/PC中安装硬件后，它们自动集成在“设置PG/PC接口”中。
具体的设置步骤和属性如图2-12～图2-14所示。
图2-12 设置PG/PC接口

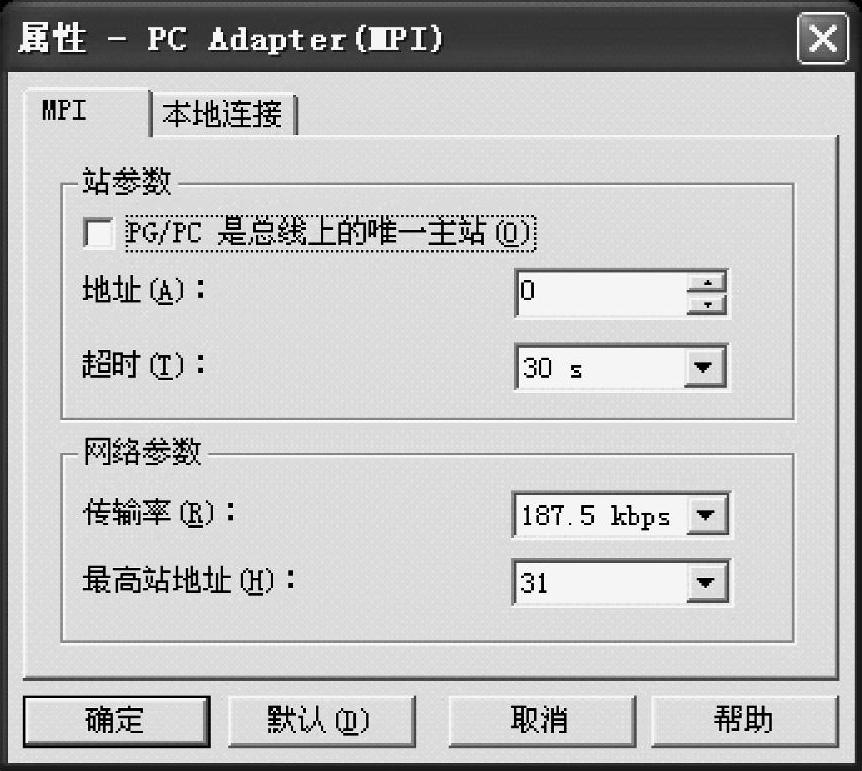

图2-13 设置MPI属性

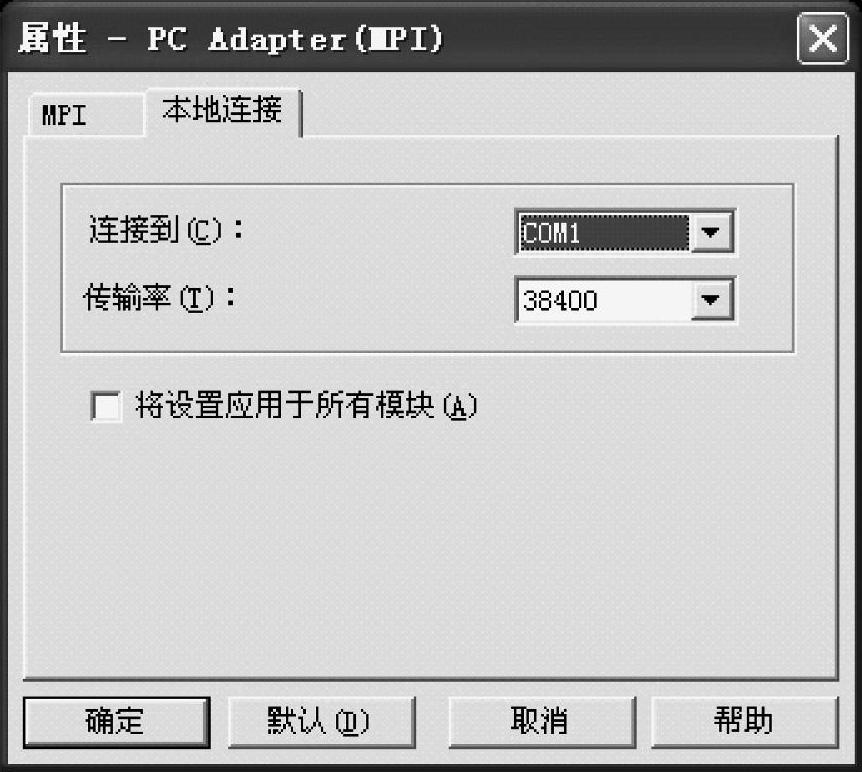

图2-14 设置本地连接属性
如果选择具有自动识别总线参数功能的接口（例如CP 5611（自动）），那么可以将编程设备或PC连接到MPI或PROFIBUS，而无须设置总线参数。如果传输速率小于187.5kbit/s，那么读取总线参数时，可能产生高达1min的延迟。(https://www.chuimin.cn)
对于PG/PC接口如果发生变更时，可以进行如图2-15所示的“安装/删除接口”操作。
在安装STEP 7后将出现如图2-16所示的“Simatic”任务栏，它将西门子公司所有的软件（包括S7-200 PLC和S7-300/400 PLC）都归为同一个任务栏。
由于STEP 7安装后为英语菜单，为了使用上的方便需要改成中文，如图2-17所示，选择SIMATIC管理器中的菜单“Options”→“Customize...”；然后在图2-18所示的“Cus-tomize”窗口的“Language”标签页中将语言选为“中文（简体）”；然后退出STEP 7软件，重新启动后就会看到中文界面，如图2-19所示。

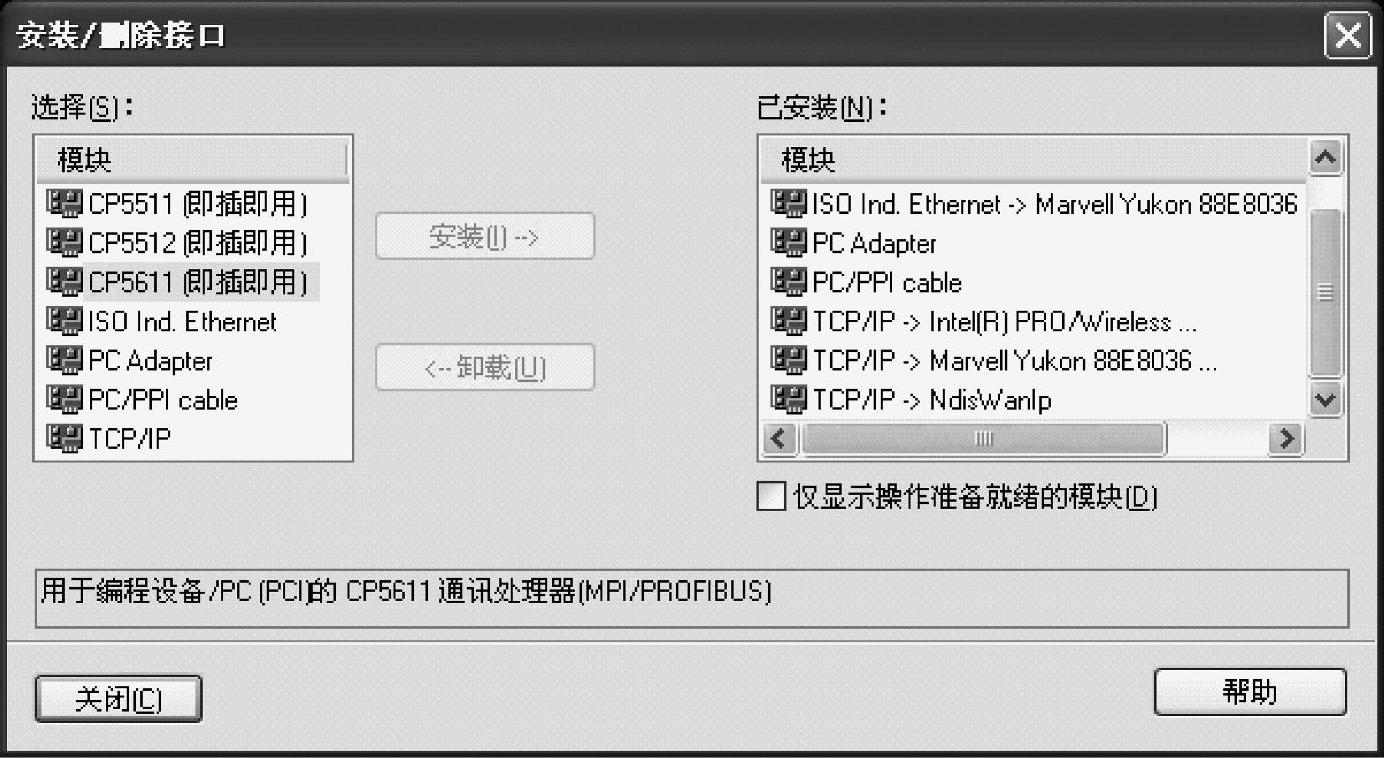

图2-15 “安装/删除接口”操作
图2-16 软件安装后

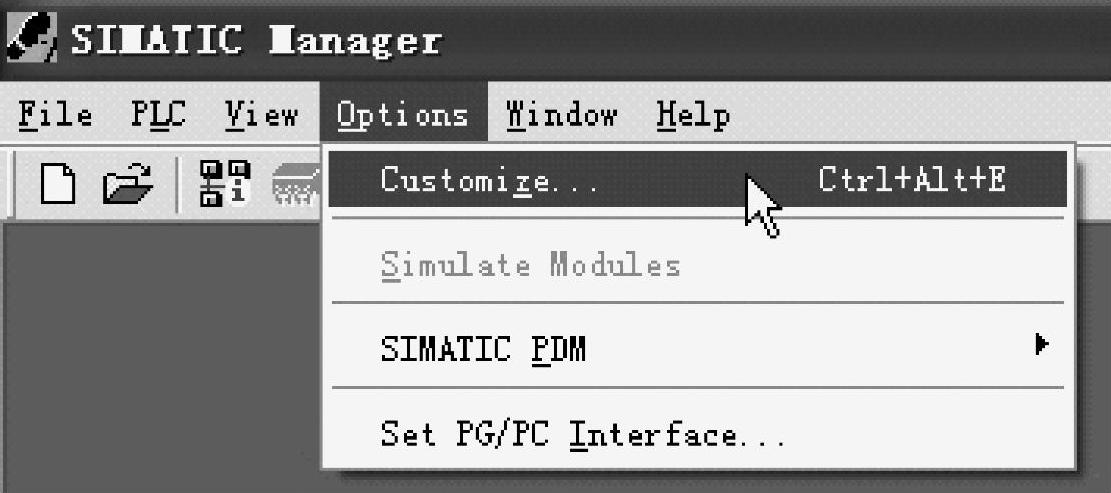

图2-17 Customize选择
图2-18 语言选择
图2-19 中文界面
