大中型PLC系统配置的流程简介

2025-09-29 理论教育版权反馈

【摘要】：大中型PLC系统的配置一般都采用机架配置表来完成，它可以帮助用户配置一个机架或系统。一个常规的大中型PLC系统往往只有一个独立的处理器和机架内的I/O模块组成，但是一个复杂的大中型PLC系统则可以在一个背板中同时使用多个处理器模块，多个处理器可以通过网络进行通信，多个平台上的I/O可以分布在不同的位置，它们之间则通过多条I/O链路连接起来。

大中型PLC系统的配置一般都采用机架配置表来完成，它可以帮助用户配置一个机架或系统。每一个工作单可以帮助用户配置一个机架；若需要多个机架，则需要用另外的工作单配置另外的机架。

下面具体说明机架配置表的过程。

1.估计系统所需的内存总量

1）累计数字量I/O点的数量；

2）累计模拟量I/O的数量；

3）累计特殊功能模块的数量；

4）根据上述3个数量，乘以一定的系数，进行内存的估算。

2.选择CPU

根据内存量来选择。

3.选择I/O模块

1）写上机架号和相应的槽号；

2）选择数字量I/O模块；

3）选择特殊功能模块和模拟量I/O模块；(https://www.chuimin.cn)

4）在工作单上，把每一个模块放入所要放置的槽内；

5）在指定的栏目内填入每个模块的功率消耗值，并完成整个机架的总功率。

4.选择正确的电源模块

把功率消耗总量与每个电源模块进行比较，选择可以提供足够功率的最小电源模块，并考虑系统扩容所需的电源消耗功率。

5.选择机架

累计所用槽数，并选择所能容纳所有I/O模块的最小机架，并考虑到将来的扩展需求。

6.选择其他设备

要构成一个完整的系统，还需要其他设备，如电缆、通信接口、操作器接口、存储器模块等。表1-1为具体的机架配置表。

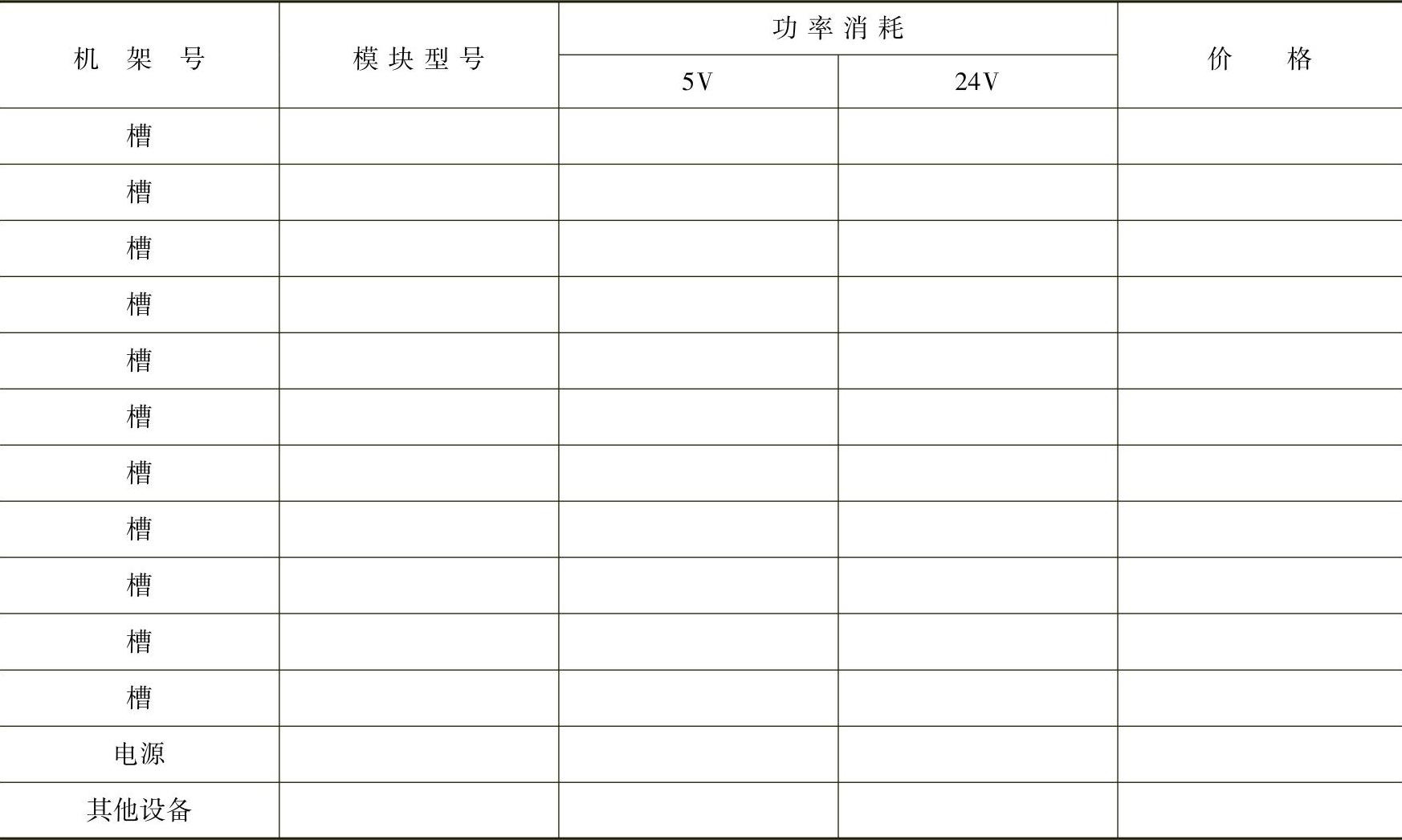

表1-1 机架配置表

一个实际的PLC系统，确定所有的模块后，要选择合适的电源模块，所选定的电源模块的输出功率必须大于CPU模块、所有I/O模块、各种功能模块等总消耗功率之和，并且要留有30%左右的裕量。当同一电源模块既要为主机单元又要为扩展单元供电时，从主机单元到最远一个扩展单元的电路压降必须小于0.25V。

一个常规的大中型PLC系统往往只有一个独立的处理器和机架内的I/O模块组成，但是一个复杂的大中型PLC系统则可以在一个背板中同时使用多个处理器模块，多个处理器可以通过网络进行通信，多个平台上的I/O可以分布在不同的位置，它们之间则通过多条I/O链路连接起来。
