电源模块给安装在基板上的各个模块提供DC 5V电压。电源模块的选择取决于系统的模块与基板的耗电情况。

Q系列PLC的电源模块型号主要有Q61SP、Q61P、Q62P、Q63P、Q64P/Q64RP、Q63RP，其中Q61SP与Q63P的外形如图2-4所示。当使用Q00J型CPU时，CPU、电源模块与基板为

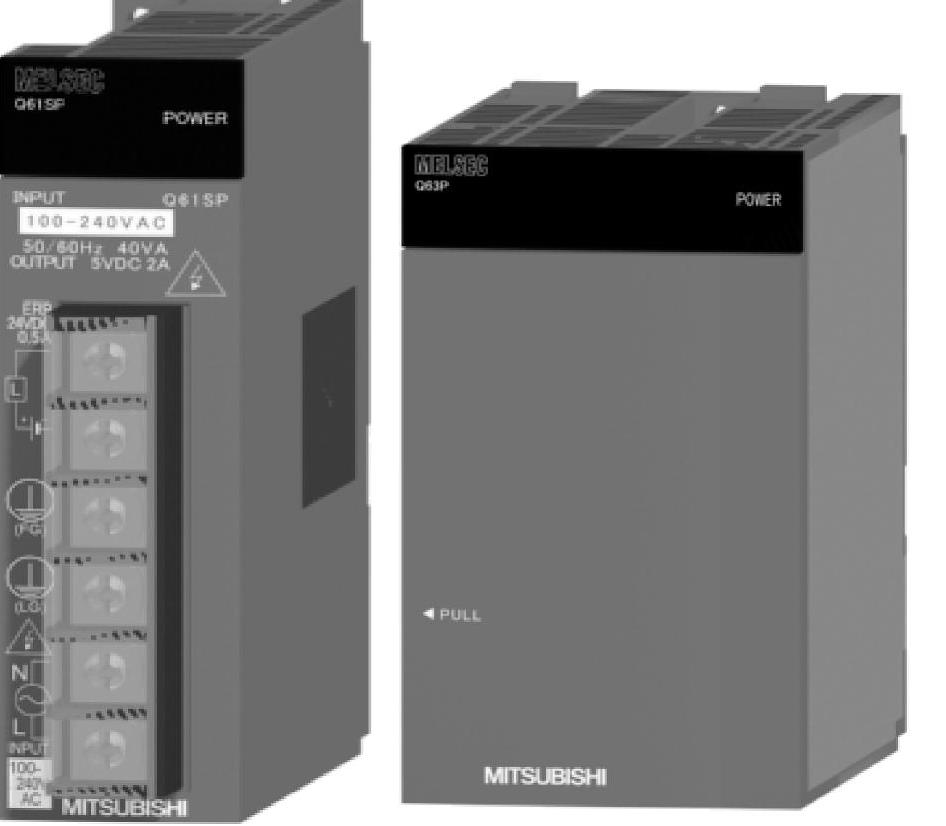

图2-4 Q61SP与Q63P的外形

一体化结构。电源模块规格见表2-3。

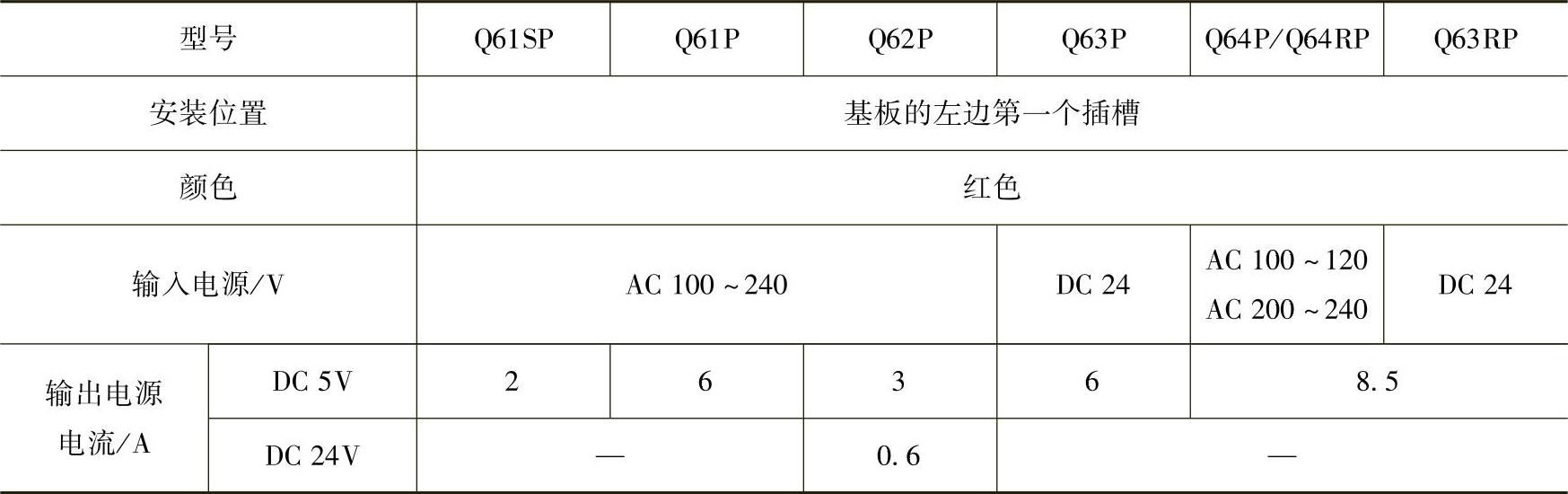

表2-3 Q系列PLC电源模块规格

注意，详细的Q系列PLC电源模块规格请查阅Q系列大全手册。

选择电源模块有两大因素：容量与输入电压。(https://www.chuimin.cn)

1）电源模块的容量一般是在确定PLC系统的所有配置以后，根据所选择的模块耗电量计算得到。基本要求是，电源模块DC 5V的容量（额定输出电流值）必须满足在主基板的所有模块所消耗的电流要求，如果有扩展基板且是Q52B、Q53B这类不能配带电源模块的基板，那么也要满足扩展基板上所有模块所消耗电流的要求。

此外，Q62P电源模块提供了DC 24V输出电源，为需要DC 24V的外围设备提供了方便（但一般情况下，仍然建议用户使用外接的DC 24V电源为驱动设备供电）。

举例如下：

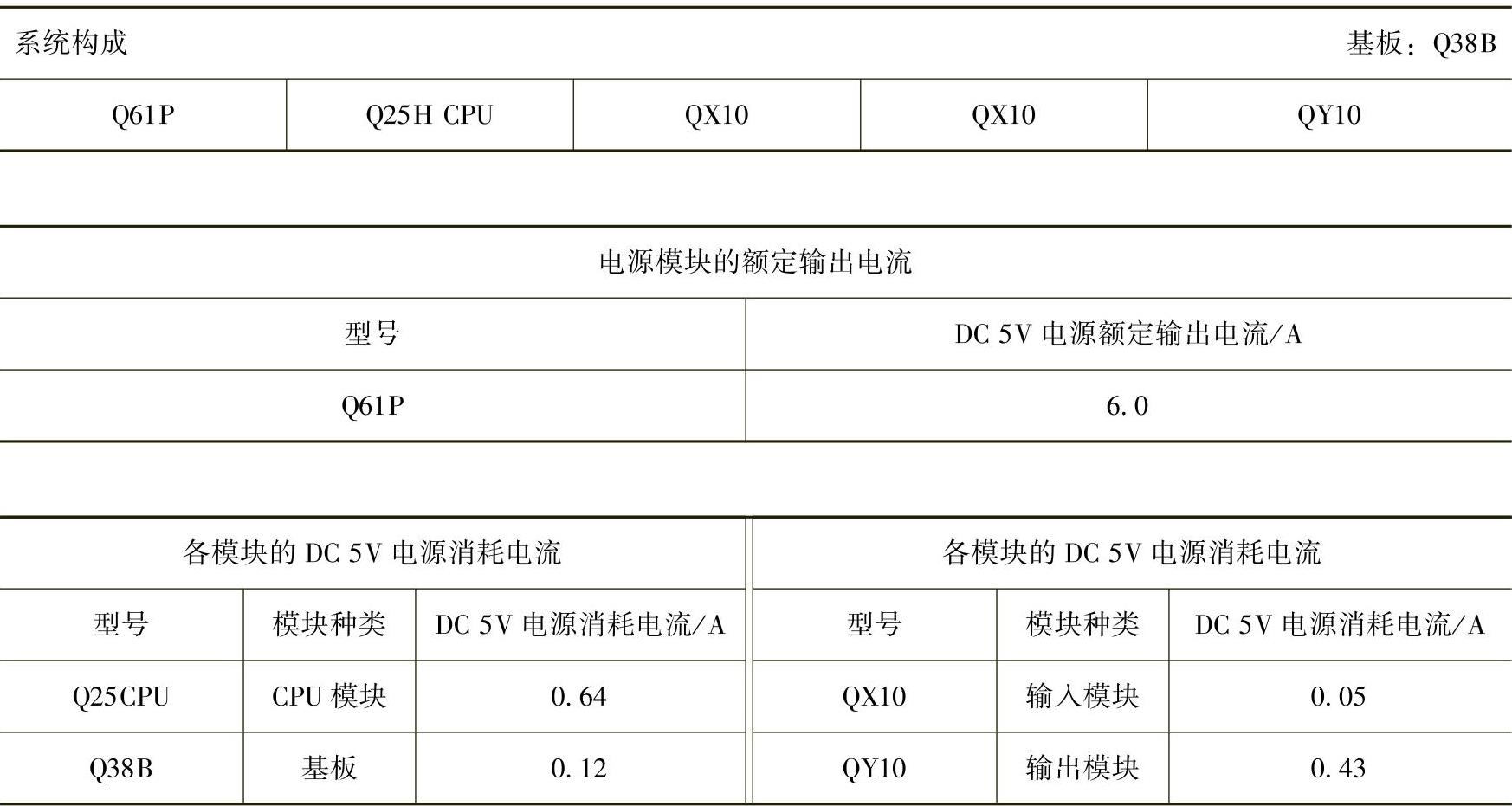

DC 5V电源消耗电流的合计值=0.64+0.12+（0.05×2）+0.43（A）=1.29（A）

电源模块额定输出电流（6.0A）>所有模块消耗电流之和（1.29A），满足系统供电要求。

2）电源模块的输入电源有直流和交流，所以要小心区别，以防不正确输入而导致模块的不工作或是损坏。

其中，Q63P是DC 24V输入；Q64P为AC 100V/200V自动切换型模块，输入电压可以是AC 100～120V或AC 200～240V，但不要将AC 120～200V作为电源输入。
