正应力分布规律及图示：梁弯曲的线性变化
【摘要】：通过进一步的分析可知，各层纵向纤维的线应变沿截面高度应为线性变化规律，从而由虎克定律可推出，梁弯曲时横截面上的正应力沿截面高度呈线性分布规律变化，如图7-2所示。图7-1梁的弯曲应力图7-2梁弯曲时，正应力分布规律
为了解正应力在横截面上的分布情况，可先观察梁的变形，取一弹性较好的矩形截面梁，在其表面上画上一系列与轴线平行的纵向线及与轴线垂直的横向线，构成许多均等的小矩形，然后在梁的两端施加一对力偶矩为M的外力偶，使梁发生纯弯曲变形，如图7-1所示，这时可观察到下列现象：
（1）各横向线仍为直线，只倾斜了一个角度。
（2）各纵向线弯成曲线，上部纵向线缩短，下部纵向线伸长。
根据上面所观察到的现象，推测梁的内部变形，可作出如下的假设和推断：
（1）平面假设各横向线代表横截面，变形前后都是直线，表明横截面变形后仍保持平面，且仍垂直于弯曲后的梁轴线。
（2）单向受力假设将梁看成由无数纤维组成，各纤维只受到轴向拉伸或压缩，不存在相互挤压。(https://www.chuimin.cn)
从上部各层纤维缩短到下部各层纤维伸长的连续变化中，必有一层纤维既不缩短也不伸长，这层纤维称为中性层。中性层与横截面的交线称为中性轴，如图7-1（c）所示。中性轴通过横截面形心，且与竖向对称轴y垂直，并将梁横截面分为受压和受拉两个区域。由此可知，梁弯曲变形时，各截面绕中性轴转动，使梁内纵向纤维伸长和缩短，中性层上各纵向纤维的长度不变。通过进一步的分析可知，各层纵向纤维的线应变沿截面高度应为线性变化规律，从而由虎克定律可推出，梁弯曲时横截面上的正应力沿截面高度呈线性分布规律变化，如图7-2所示。

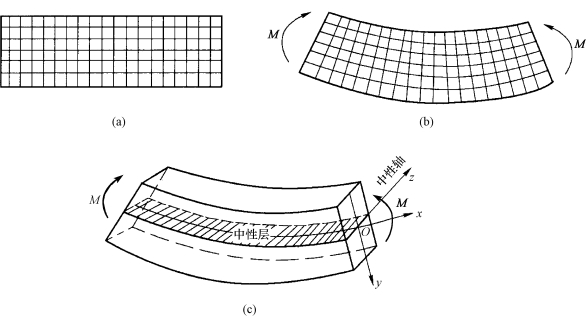

图7-1 梁的弯曲应力

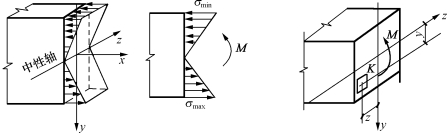

图7-2 梁弯曲时，正应力分布规律
