电子式卷取机构的特点与应用
【摘要】：电子式卷取机构是近年来发展起来的一种新型卷取机构，它克服了机械式间歇卷取和机械式连续卷取机构的不足，在新型织机上应用非常普遍。现以JAT600 型喷气织机的电子卷取原理框图为例介绍电子式卷取机构的特点，如图8-46 所示。从以上电子卷取机构分析可知，它具有如下特点。因此，电子式卷取机构为开发机织物的品种提供了一个新的手段。
电子式卷取机构是近年来发展起来的一种新型卷取机构，它克服了机械式间歇卷取和机械式连续卷取机构的不足，在新型织机上应用非常普遍。现以JAT600 型喷气织机的电子卷取原理框图为例介绍电子式卷取机构的特点，如图8-46 所示。

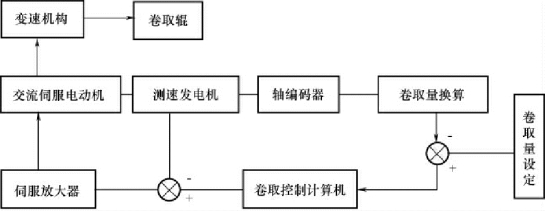

图8-46 电子卷取原理框图
由于控制卷取的计算机和织机主控制计算机实现了双向通信，可获知织机的状态信息，其中包括织机主轴信号的变化信息。根据织机主轴一转的卷取量输出一定的电压，通过伺服放大器将信息放大，驱动交流伺服电动机转动，再经变速机构，传动卷取辊，实现工艺设计的织物纬密。测速发电机实现伺服电动机转速的负反馈控制，伺服电动机转速可用输出电压代表，根据与计算机输出的转速给定值的偏差值，调节伺服电动机转速。卷取辊轴上的旋转轴编码器用以实现卷取量的反馈控制。经卷取量换算后，旋转轴编码器的输出信号可反映实际卷取长度，将其与由织物纬密换算出的卷取量设定值进行比较，根据偏差大小来控制伺服电动机的启动和停止。本系统采用了双闭环控制系统，可实现无级精密调节卷取量大小，从而适应了各种织物纬密的要求。(https://www.chuimin.cn)
从以上电子卷取机构分析可知，它具有如下特点。
(1) 织物纬密变化实现了自动设定，再也不需要更换纬密齿轮，只需通过计算机或控制装置的键盘直接设定纬密，且纬密变化范围大、级差小，从而使织机的品种适应性大大增强。
(2) 可按设定的程序任意修改织机上的纬密，这是由电子式卷取机构的特性所决定的，使得其能生产出机械式卷取机构无法生产出的变纬密品种。
用电子式卷取机构可以织造出变纬密织物，生产的织物在织纹、颜色、织物手感及紧度诸方面能产生独特的效果，从而提高了织物的外观性能和服用性能。因此，电子式卷取机构为开发机织物的品种提供了一个新的手段。
