浆纱机车头部分由测湿、张力检测、上蜡、分纱、浆纱牵引、织轴卷绕及测长打印等装置组成，其主要作用是保证纱线排列均匀、纱片不偏斜; 织轴卷绕张力均匀、松紧适度; 打印计匹准确;落轴灵活及车速调节方便。

(一)张力装置

如图7-45 所示，张力装置主要用来检测拖引辊与上浆辊或与烘筒之间浆纱片纱的张力大小和波动状况。张力辊两端轴承座安装在升降齿条上，同时又与弹簧相连接，经纱从张力辊下方绕过，当经纱张力变化时，在与弹簧力共同作用下使张力辊升降，经齿条带动齿轮，再通过链轮传动指针摆动，指示读数。

pagenumber_ebook=150,pagenumber_book=140

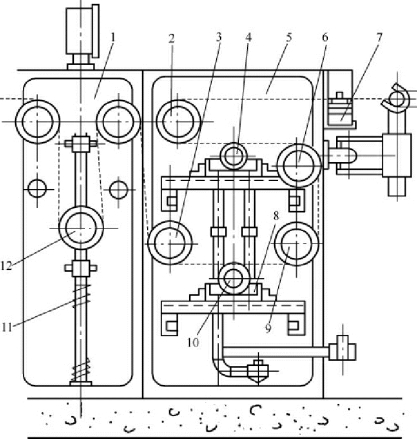

图7-45　张力与双面上蜡装置

1—张力装置 2，3，6，9—导纱辊 4，10—上蜡辊 5—经纱7—打印装置 8—蜡槽 11—弹簧 12—张力辊

(二)上蜡装置

为了增加浆膜的柔软性和耐磨性而采用上蜡工艺，同时能达到克服静电、增加光滑、开口清晰、减少断头及织疵的目的，有时需加装上蜡装置。

上蜡分为固体上蜡和乳液上蜡两种。固体上蜡是将白蜡、蜂蜡或硬脂酸等熔化后铸成圆形蜡辊或蜡板，安置在浆纱机车头部分或织布机的后梁上，经纱与之摩擦接触，使蜡质附着于经纱浆膜表面，这种方法有一定的缺点，如上蜡不匀、蜡质附着不牢、易形成油污疵布等。乳液上蜡则是将乳化蜡液存放在蜡槽内，烘干后的浆纱经过与蜡槽内慢速回转的上蜡辊接触，使乳蜡液涂抹在浆纱表面。上蜡装置安置在烘房内可以省略升温装置，但也可安装在烘房外。如图7-26 所示是一种可对浆纱的正、反两面进行上蜡的装置，它与单面上蜡比较，具有涂蜡面积大、毛羽贴伏、浆膜软化等优点。

(三)分纱装置

分纱装置的作用是借助分纱棒分开浆纱，消除粘连。分纱棒也称分绞棒，其根数等于经轴数减1。如图7-46 所示为六只经轴，故采用A、B、C、D、E 五根分纱棒。此外，还有1、2、3、4、5、6 六根小分纱棒继续将六层纱分为12 层，提高了分纱效果，被称为“复分绞”，这种配置方式主要用于质量要求较高的品种。上蜡辊是分绞的依托，为了避免分绞造成上层纱片托空，未能与上蜡辊接触上蜡，通常用一根压纱绞棒压在纱片上层，使纱片完成上蜡以后再行分开。

pagenumber_ebook=151,pagenumber_book=141

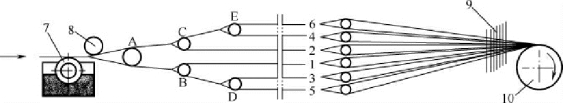

图7-46　分纱装置

A—中心绞棒 B，C，D，E—干分绞棒
1，2，3，4，5，6—复分绞棒 7—上蜡辊 8—压纱辊 9—伸缩筘 10—测长加压辊

(四)伸缩筘

伸缩筘的作用是调整纱片宽度，使之与织轴幅宽相等，确定纱片卷绕位置与织轴边盘对齐，均匀排列浆纱使织轴卷绕匀整，并兼有分纱作用( 图7-47) 。

伸缩筘采用梳针片形式，各梳针片插装在可以伸缩的菱形架上。车头前侧有左、右两个手轮，左手轮可调节菱形架及伸缩筘的扩张与收拢，即进行纱片的幅宽调节;右手轮则可驱动菱形架及伸缩筘整体横向移动，即调节整个纱片的卷绕位置。

pagenumber_ebook=151,pagenumber_book=141

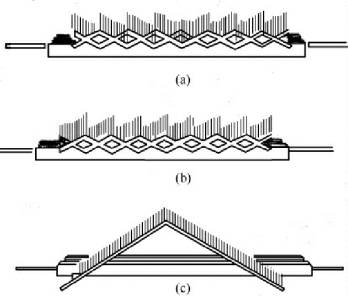

图7-47　常见的筘齿排列方式

(五)平纱辊、拖引辊、测长辊

如图7-48 所示，平纱辊采用偏心结构，每转动一周，就使纱片上下运动一次，避免定点磨损伸缩筘以及清洁筘齿的作用; 抬纱杆，仅在上机时使用。抬起抬纱杆，浆纱纱片不通过伸缩筘，待纱片排布均匀后放下抬纱杆，纱片落入筘齿中，进行正常卷绕。(https://www.chuimin.cn)

pagenumber_ebook=152,pagenumber_book=142

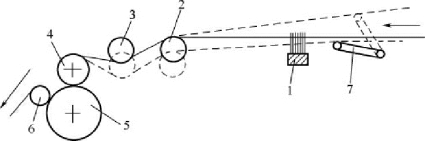

图7-48　平纱辊和片纱抬起装置

1—伸缩筘 2，3—平纱辊 4—测长辊 5—拖引辊 6—布纱辊 7—抬纱杆

拖引辊负责牵引全幅浆纱向前运动，是浆纱过程中纱线运动的动力源。新型浆纱机的拖引辊多用无缝钢管，外表面包覆橡胶，其直径是决定浆纱伸长率的主要因素之一。拖引辊的表面线速度大于上浆辊的表面线速度，以维持浆纱的一定张力。

测长辊为空心辊，压紧在拖引辊表面，依靠摩擦回转，从而给测长打印装置提供计长信号。布纱辊兼有确定纱片对拖引辊的摩擦包角作用。

(六)测长打印装置

测长打印装置的作用是在浆纱过程中用来测定经纱的卷绕长度，并按工艺要求打印标记，作为织造落布、整理开剪及统计产量的依据。该装置由测长和打印两部分组成。

新型浆纱机一般采用电子测长装置，其可输出满匹与满轴信号，令机器在满轴时停车，并发出落轴信号。

现代浆纱机经过计算机技术、变频调速技术与浆纱工艺的结合已形成多单元单独传动系统，各部分设有张力传感器随时调节经纱张力，所有单元的电动机传动及开停车都经过计算机的设定。多单元传动还可以精确设定与控制两个浆槽之间的工艺参数，使其保持一致，以减少误差。多单元工艺同步精确、传动精度高、可靠性强，可实现伸长的自动控制。

思考题

1.请说明倍捻原理。

2.定形的方法有哪几种?

3.分批整经和分条整经在原理、工艺流程方面有何区别?

4.简述筒子架的形式及特点。

5.整经机的张力装置有哪些类型? 各自的原理是什么?

6.分批整经机有哪些主要装置?

7.浆纱的任务和要求是什么?

8.简述浆纱机的分类及工艺流程。

9.简述上浆装置的构成和工作原理。

10.简述浆纱烘燥装置的分类、构成和特点。

11.浆纱机车头部分主要有哪些机构? 各起什么作用?
