浆纱机的经轴架构和作用简介
【摘要】：(一)经轴架经轴架简称轴架，用来放置经轴，位于浆纱机的后方。经纱从若干经轴上引出合并，以达到工艺要求的总经根数。新型浆纱机的经轴架一般由槽钢立柱和横撑连接而成。图7-40经轴架结构1—经轴 2—轴承座 3—开口滑动轴承4—转动手轮 5—调节螺钉 6—加压夹4.经轴架结构 轴架的结构比较简单，如图7-40所示为G142 型浆纱机的轴架结构图。此后，又经第二浸没辊、第二上浆辊和压浆辊做再次浸浆与压浆。
(一)经轴架
经轴架简称轴架，用来放置经轴，位于浆纱机的后方。经纱从若干经轴上引出合并，以达到工艺要求的总经根数。根据品种需要，轴架上最多可配置12 ～16 只经轴，具体用量要根据整经根数和总经根数确定。
新型浆纱机的经轴架一般由槽钢立柱和横撑连接而成。轴承座安装在立柱上，通过球面轴承套于经轴安放，或用滚柱以及竖式锥形盘搁置，便于轴的上下移动。轴承座有丝杆调节以适应轴宽及纱片对正，经轴头端还装有制动装置。为节省占地，一般都是双层或多层排列。
1.经轴架的设计要求
(1) 经纱退绕时，经轴回转灵活，退绕张力小而均匀。
(2) 便于实现退绕张力的自动控制，经轴制动稳定可靠，在浆纱机减速或制动时经轴不产生惯性回转而引起经纱松弛、紊乱。
(3) 轴架宽度可调，以适应不同品种的要求。
(4) 操作方便，占地面积小。
2.经轴架种类
(1) 按经轴排列形式分类。可分为一列式、山形式和双层式。图7-39( a)、( b) 为一列水平式;图7-39( c)、( d) 为山形式，占地面积小，但上轴操作不便;图7-39( e) 为一列倾斜式，经轴由后向前逐渐升高，退绕张力较均匀;图7-39( f) 为双层式，四只经轴为一组，两组间设有通道，占地小，操作控制方便。

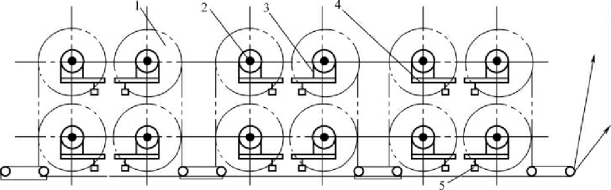

图7-39 经轴架种类
(2) 按经轴回转动力来源分类。可分为消极式和积极式两种。图7-39( a) ～( f) 均为消极式，经轴依靠经纱张力拖动回转。图7-39( g) 为积极式，采用专用电动机传动滚筒，再由滚筒摩擦传动经轴，其优点是可以减小经纱的牵引张力，可用于强力较弱的纱或特种纱上浆，缺点是传动机构复杂，送纱均匀性较差，易产生白回丝，故很少采用。
3.经轴架的引纱方式 经纱从各经轴上引出、合并的方式很多，下面仅介绍三种典型方式。
(1) 互退绕式。如图7-39( a)、( c) 所示，经轴间被纱片牵制，因而回转平稳，浆纱机降速时，经轴不易产生惯性回转。此外，上轴等操作较方便。缺点是各经轴上纱片张力不匀，易增加白回丝，其原因是上绕纱片的张力和下绕纱片的张力对经轴的作用方向相反，因而使各经轴的回转阻力不同;最后面经轴的纱片除牵引自身经轴回转外，还要参与牵引它前面所有经轴的回转，这样位于前方的经轴上的纱片所承担的牵引负荷逐渐减少。
(2) 下退绕式。如图7-39( b)、( d)、( f) 所示，各经轴纱片张力均匀，为防止纱片松弛落地，轴架下方设置托纱辊。其缺点是上轴引纱时操作较为不便。(https://www.chuimin.cn)
(3) 上退绕式。如图7-39( e)、( g) 所示，引纱张力均匀，无纱片落地和上轴操作不便的问题，但经纱断头不易发现和处理。
在选用引纱方式时，要以减少回丝和操作方便为原则。在实际生产中，常将两种或三种典型方式结合在一起使用。
图7-40 经轴架结构
1—经轴 2—轴承座 3—开口滑动轴承4—转动手轮 5—调节螺钉 6—加压夹
4.经轴架结构 轴架的结构比较简单，如图7-40所示为G142 型浆纱机的轴架结构图。经轴的芯轴放置在开口滑动轴承中，转动手轮可调节轴承座的左右位置，以适应经轴的宽度，调节螺钉用来调整轴承座的高低位置，确定经轴的上下与水平状态。加压夹对经轴的回转起制动作用，加压夹与经轴轴芯接触部位设有皮垫，以增加摩擦制动作用，并防止经轴轴芯的磨损。旋动加压夹上的螺钉，可调节其夹紧力，改变纱片的退绕张力，以使各经轴的纱片张力均匀一致。
框架式经轴架如图7-41 所示。经轴盘片外侧带有摩擦盘，其外表面绕有制动带，调节重锤的个数或其在杠杆上的位置，可改变经轴纱片的退绕张力。
图7-41 框架式经轴架
1—经轴 2—摩擦盘 3—制动带 4—杠杆 5—调节重锤
(二)上浆装置
上浆装置的作用是让经纱按规定的浸浆路线通过浆槽，使浆液浸透纱线，再经过压浆辊挤压出多余的浆液，使被覆量与浸透量达到所需比例，获得一定的上浆率。
双浸双压上浆装置的工艺流程如图7-42 所示。纱线由引纱辊引入浆槽，第一浸没辊把纱线浸入浆液中吸浆，然后经第一上浆辊和压浆辊浸浆压浆，将纱线中空气压出，部分浆液压入纱线内部，并挤掉多余浆液。此后，又经第二浸没辊、第二上浆辊和压浆辊做再次浸浆与压浆。通过两次逐步浸、压的纱线出浆槽后，由湿分绞棒将其分成几层( 图中未画出) ，再进入燥房烘燥。蒸汽从蒸汽管通入浆槽，对浆液加热，使其维持一定温度。循环浆泵不断地把浆箱中的浆液输入浆槽，浆槽中过多的浆液从溢流口流回浆箱，保持一定的浆槽液面高度。
图7-42 双浸双压上浆装置
1—引纱辊 2—第一浸没辊 3—第一上浆辊 4—第一压浆辊 5—第二压浆辊 6—第二上浆辊7—第二压浆辊 8—蒸汽管 9—循环浆泵 10—浆箱 11—溢流口 12—溢流管
