电气控制系统由控制柜、操作开关、电线电缆和接线盒等组成，其作用是通过对各安全装置的监控，控制自动人行道的操作及运行，实现自动人行道的安全运行，电气控制系统示意如图12-4-1所示，其具体布置如图12-4-2所示。

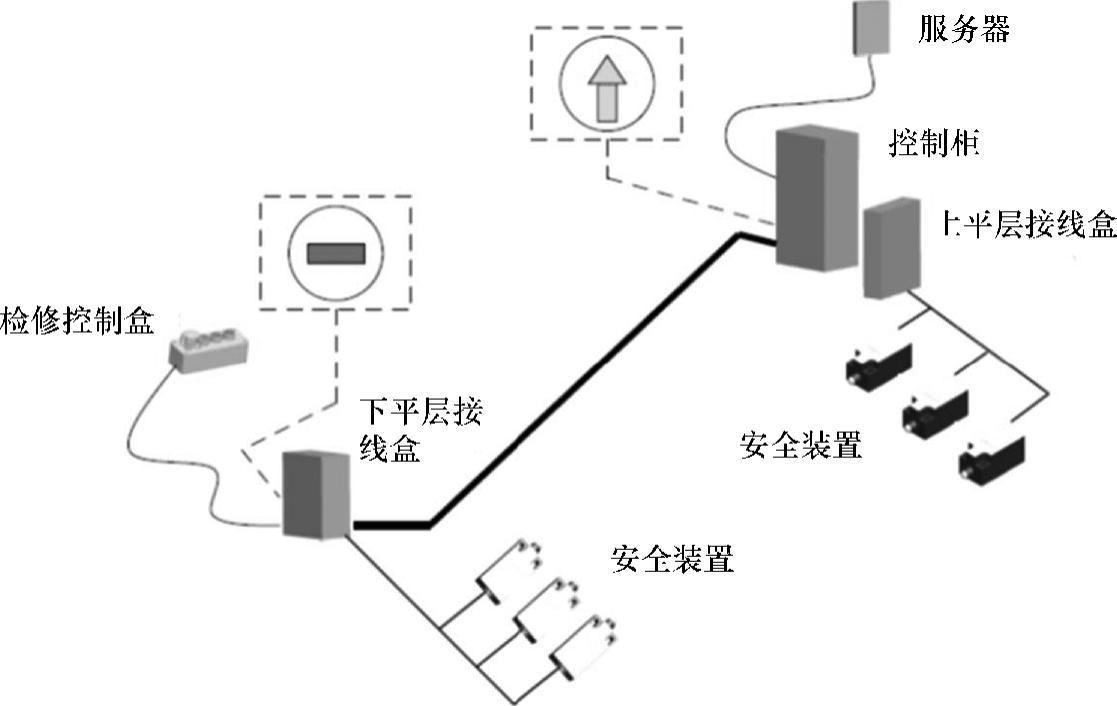

图12-4-1 电气控制系统示意

1.控制柜

控制柜通常安装于桁架机房内，也可根据客户需求安装于自动人行道外的分离机房内。控制柜主要由微机控制板、各种电气开关和接触器等组成，如果带变频控制，则还需安装变频器、同步继电器、滤波器等设备来实现自动人行道的节能控制。

常见的控制系统为三种采用不同控制方式的控制柜：继电器式控制柜、可编程式控制柜及微处理控制式控制柜。

图12-4-2 控制系统的布置图

（1）继电器式控制柜通过继电器实行简单的基本控制功能，达到控制自动扶梯、自动人行道运行的基本操作控制。(https://www.chuimin.cn)

（2）可编程式控制柜通过可编程继电器实现除自动人行道基本功能外的其他多种控制功能，并可方便地与建筑物内的其他设备连接，实现群控。其缺点是PLC控制系统的不稳定性，编程软件容易丢失，维修人员需要携带手提电脑重新设定控制程序。

（3）微处理控制式控制柜通过把复杂的控制程序固化在微处理芯片中，达到控制自动扶梯及自动人行道各项功能要求。随着计算机技术的不断发展，除一般要求外，它还可以实现客户特定的多种控制要求，实现与客户端的连接及群控，并且具有很好的稳定性。唯一的缺点是一旦设定后，客户自己不可以随便更换，所有的更改均需通过原生产厂商进行。

2.操纵装置

操纵装置包括钥匙开关、急停按钮和（或）故障显示灯，安装于自动人行道两端入口侧扶手装置的端部，如图12-4-3所示，用于起动或关闭自动人行道。

图12-4-3 操纵装置

3.电线电缆

电线电缆安装于桁架内，用于传递电力及控制信号给各安全装置及部件。其技术要求及布置方法等与自动扶梯相同，可参阅第八章的相关内容。
