【摘要】：重载型自动扶梯都采用自动润滑方式，对梯级链、驱动链和扶手带驱动链定时、定量地进行润滑。由于重载型自动扶梯的提升高度一般都比较大，单油路系统的这种缺点就尤为明显，因此在重载型自动扶梯上已逐步为双油路系统所代替。现在重载型自动扶梯一般都采用双油路系统。

重载型自动扶梯都采用自动润滑方式，对梯级链、驱动链和扶手带驱动链定时、定量地进行润滑。

1.润滑系统种类

（1）单油路系统如图9-2-4所示，系统只有一个油路，因此对全部链条只能实现相同次数和时间的润滑。由于梯级链远比驱动链和扶手带驱动链要长，当梯级链转动一周，驱动链和扶手带驱动链已经转了多周，因此当梯级链润滑一周时，驱动链和扶手带驱动链已经润滑了多次，造成了润滑油的浪费。由于重载型自动扶梯的提升高度一般都比较大，单油路系统的这种缺点就尤为明显，因此在重载型自动扶梯上已逐步为双油路系统所代替。

（2）双油路系统如图9-2-5所示，系统具有两个油路。从油泵出来的油经分油器分两路分别向梯级链、驱动链和扶手带驱动链供油，实现了不同时间的供油控制。现在重载型自动扶梯一般都采用双油路系统。

2.各部位的润滑参数

公共交通型重载自动扶梯由于负载重、环境差，各部位的润滑次数、供油时间需要高于一般自动扶梯，并需要按照本地区的环境情况加以调整，表11-3-4的参数适用于华南地区。

3.自动润滑系统技术规格

为了保证充分的供油，自动润滑系统技术规格必须合理，表11-3-5是重载型自动扶梯常用的自动润滑系统技术规格参数。

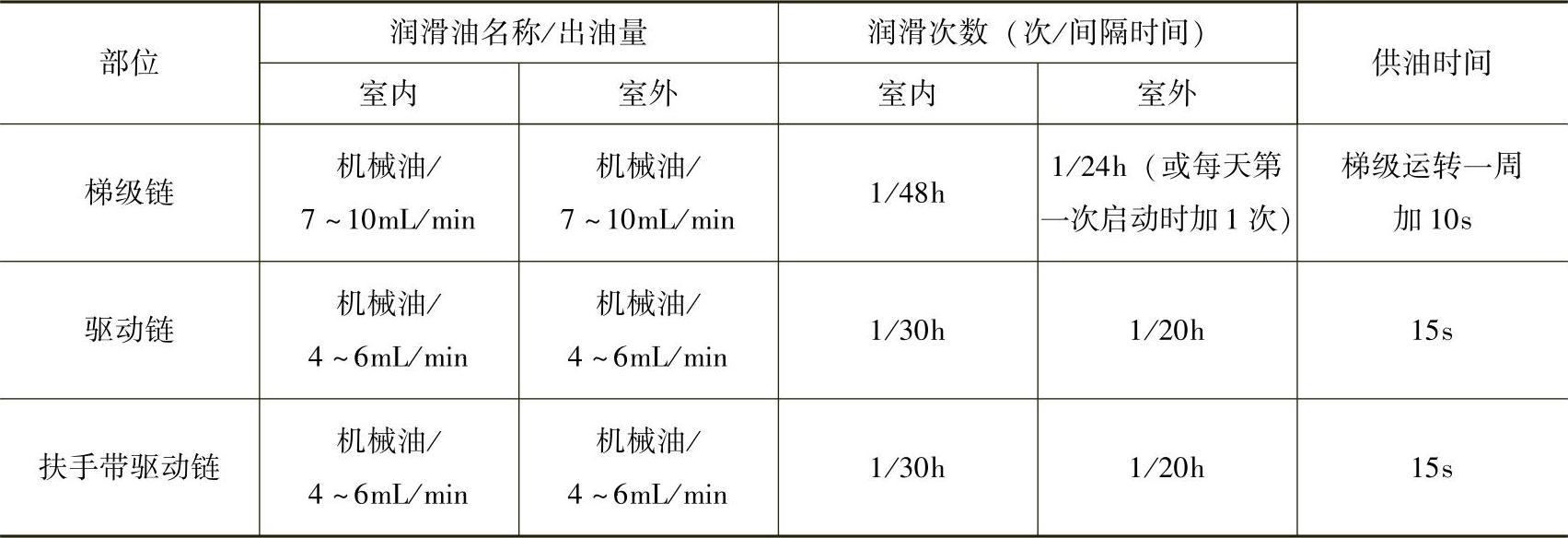

表11-3-4 自动润滑参数(https://www.chuimin.cn)
