稳定可调的减压回路及其作用

2025-09-29 历史故事版权反馈

【摘要】：1）减压回路的作用是：使与主油路同时工作的支路获得稳定可调的比主油路压力低的工作压力。为了使减压回路工作可靠起见，减压阀的最低调整压力不应小于0.5MPa，最高调整压力至少应比系统压力小0.5MPa。图6-5所示为采用单向减压阀的减压回路。液压缸2活塞向下运动时需要低于系统压力的某一稳定压力，而活塞向上返回时无需减压，为此在回路中接上单向减压阀3。大流量的减压回路或系统有多处需要低压输出，建议另外采用单独的液压泵来供油。

1）减压回路的作用是：使与主油路同时工作的支路获得稳定可调的比主油路压力低的工作压力。减压回路多用于机床中的工件夹紧、导轨润滑或液压系统中控制油路等辅助回路，减压回路正常工作的前提是主油路的压力不能低于减压阀的最低工作压力。为了使减压回路工作可靠起见，减压阀的最低调整压力不应小于0.5MPa，最高调整压力至少应比系统压力小0.5MPa。当减压回路中的执行元件需要调速时，调速元件应放在减压阀的后面，以避免减压阀泄漏（指由减压阀泄油口流回油箱的油液）对执行元件的速度发生影响。

2）减压回路的关键元件是：减压阀（减压阀、单向减压阀等）。

3）典型减压回路包括：单向减压、多级减压、远程减压、比例减压等。

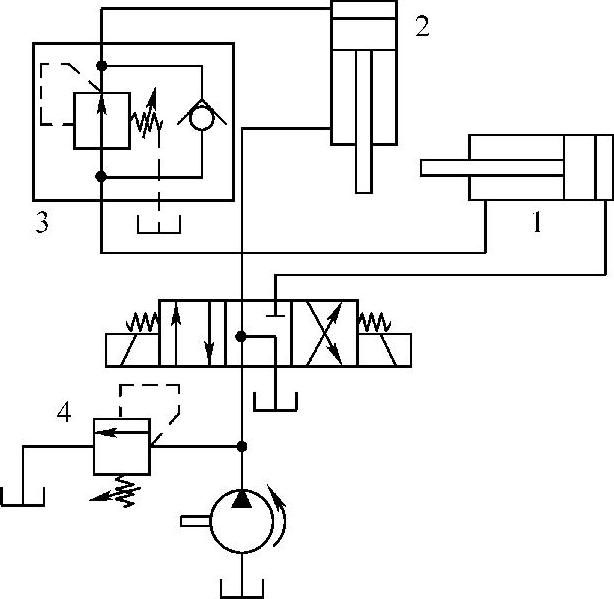

图6-5所示为采用单向减压阀的减压回路。液压泵同时向液压缸1和2供油。液压缸2活塞向下运动时需要低于系统压力的某一稳定压力，而活塞向上返回时无需减压，为此在回路中接上单向减压阀3。减压阀的调压范围可从最低压力（0.5～0.7MPa）至溢流阀4调定压力之间调节。

图6-6所示为比例减压回路。由于减压阀工作时存在阀口的压力降和泄漏油路的泄漏，其总有一定的功率损耗。大流量的减压回路或系统有多处需要低压输出，建议另外采用单独的液压泵来供油。
