液压系统调压回路及作用原理

2025-09-29 历史故事版权反馈

【摘要】：图6-1 调压回路1）调压回路的作用是：用来控制系统的工作压力，使它不超过某一预先调定的数值，或者使工作机构在运动过程各个阶段中具有不同的压力。液压系统由定量泵、溢流阀和节流阀组成节流调速回路，调速回路工作时溢流阀处于开启溢流状态，溢流阀用来调定液压泵的工作压力。将远程调压阀2接在先导式溢流阀1的控制油口上，液压泵的压力即可由远程调压阀2进行远程调节。图6-4所示为比例调压回路。

图6-1 调压回路

1）调压回路的作用是：用来控制系统的工作压力，使它不超过某一预先调定的数值，或者使工作机构在运动过程各个阶段中具有不同的压力。

2）调压回路的关键元件是：溢流阀（直动式溢流阀、先导式溢流阀、电磁溢流阀、比例溢流阀等）。

3）典型调压回路包括：调压回路、远程调压、多级调压、2比例调压、电磁溢流阀调压回路等。

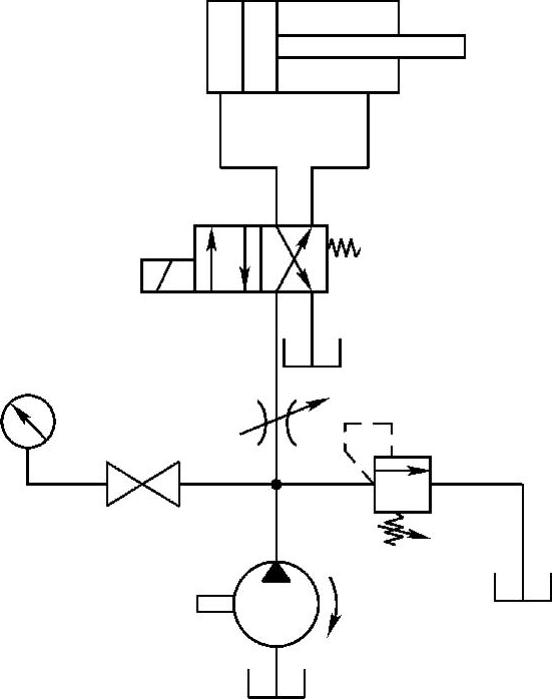

图6-1所示为调压回路。液压系统由定量泵、溢流阀和节流阀组成节流调速回路，调速回路工作时溢流阀处于开启溢流状态，溢流阀用来调定液压泵的工作压力。若系统中无节流阀，则溢流阀起安全阀作用，只有当执行元件处于行程终点、泵输出油路闭锁或系统超载时，溢流阀才开启，起安全保护作用。溢流阀的调定压力必须大于执行元件的最大工作压力和管路上各种压力损失的总和，作调压阀时压力可调大5%～10%，作安全阀时压力则可调大10%～20%。根据溢流阀的压力流量特性，在不同溢流量时，压力调定值稍有变动。

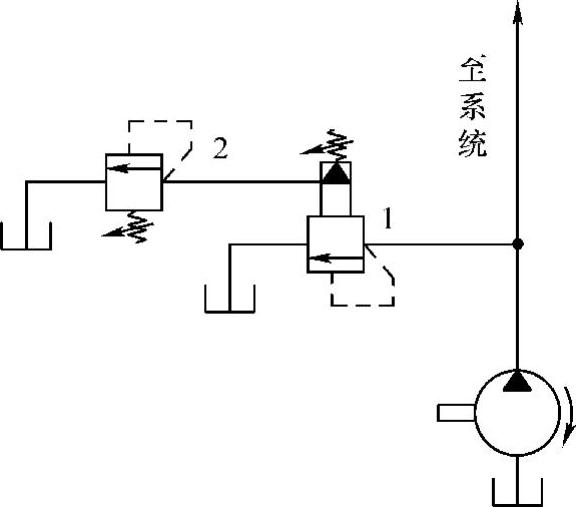

图6-2所示为远程调压回路。将远程调压阀（如小流量溢流阀）2接在先导式溢流阀1的控制油口上，液压泵的压力即可由远程调压阀2进行远程调节。远程调压阀可根据需要安装在操作方便的地方。

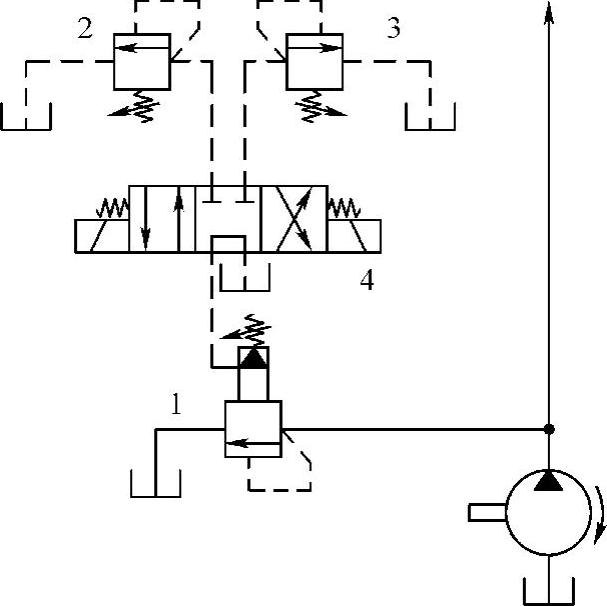

图6-3所示为多级调压回路。主溢流阀1的控制油口通过三位四通换向阀4分别接至远程调压阀2和3，使系统有三种压力调定值：换向阀左位时，压力由阀2来调定；换向阀右位时，泵输出压力由阀3来调定；而换向阀中位时，由主溢流阀1来调定泵的最高压力或安全压力值。各远程调压阀的压力可在主溢流阀的调定压力下分别调节。

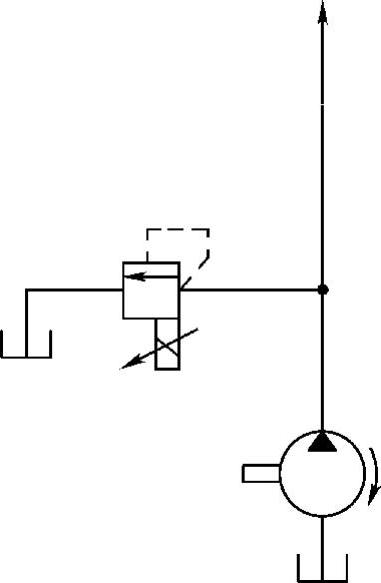

图6-4所示为比例调压回路。系统可通过电液比例溢流阀实现无级调压。根据执行元件行程各个阶段的不同要求，调节输入比例溢流阀的电流，即可改变系统的工作压力，回路组成简单，压力变换平稳，冲击小，更易于远距离和连续控制。(https://www.chuimin.cn)
