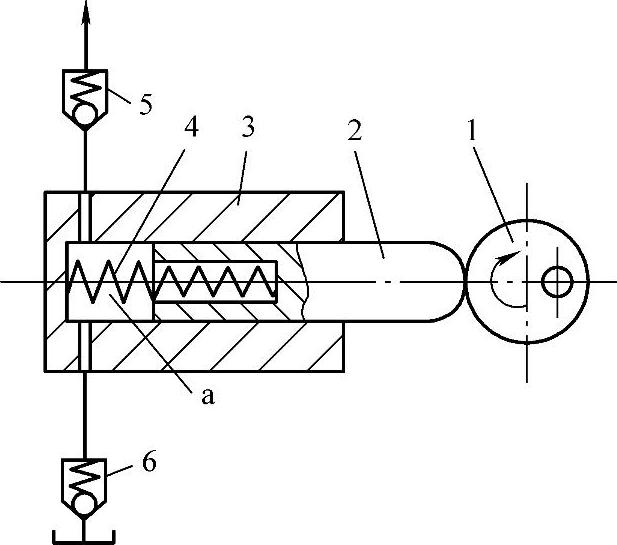

图2-1 液压泵工作原理图

1—偏心轮 2—柱塞 3—缸体 4—弹簧 5、6—单向阀

1.液压泵的工作原理

液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵。图2-1所示为单柱塞液压泵的工作原理图。图2-1中柱塞2装在缸体3中形成一个密封容积a，柱塞在弹簧4的作用下始终压紧在偏心轮1上。原动机驱动偏心轮1旋转使柱塞2做往复运动，使a密封容积的大小发生周期性的交替变化。当a由小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油腔a而实现吸油；反之，当a由大变小时，a腔中吸满的油液将顶开单向阀5流入系统而实现压油。这样液压泵就将原动机输入的机械能转换成液体的压力能，原动机驱动偏心轮1不断旋转，液压泵就不断地吸油和压油。

2.液压泵的特点与分类

容积式液压泵有以下三个基本特点：

1）具有可以周期性变化容积的密封空间。密封空间容积变大时，吸油；密封空间容积变小时，压油。这是容积式液压泵的基本特性。

2）具有相应的配流机构，既可将吸油腔和压油腔隔开，又能保证容积变大的密封空间和吸油腔连通，容积变小的密封空间和压油腔连通。液压泵的结构原理不同，其配油机构也不相同，如图2-1中的单向阀5、6就是配油机构。(https://www.chuimin.cn)

3）油箱内液体的绝对压力必须等于或大于大气压力。这是容积式液压泵能够吸入油液的外部条件。

此外，容积式液压泵还有以下性能：

1）吸油高度过高或吸油管路阻力太大，会使吸油腔真空度过高而影响液压泵的自吸能力，压油腔的压力则取决于外负载和排油管路的压力损失。

2）容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸和转速，而与排油压力无关。但排油压力会影响泵的内泄漏和油液的压缩量，从而影响泵的实际输出流量，所以液压泵的实际输出流量随排油压力的升高而降低。

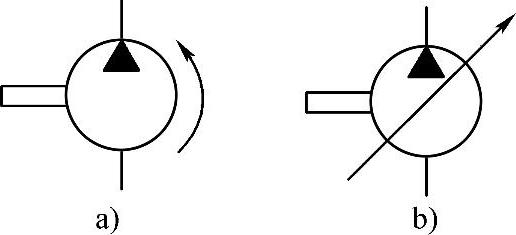

液压泵按其在单位时间内所能输出的油液的体积是否可调节而分为定量泵和变量泵两类；按结构形式可分为齿轮式、叶片式和柱塞式三大类。定量泵的图形符号如图2-2a所示，变量泵的元件图形符号如图2-2b所示。
