气缸驱动打纬机构的工作原理及优势介绍
【摘要】：如图8-39 所示为两种气缸驱动打纬机构。长连杆23、短连杆24、筘座脚20 和机架组成铰链四连杆打纬机构;驱动气缸17 的活塞与23、24 铰接，因此当气缸活塞运动时，即可通过23 和24来驱动筘座脚20 并带动钢筘来回摆动形成打纬运动。合理选择气缸17 活塞杆的行程和安装位置，可使钢筘13 在运动到前止点位置时，长连杆23 和短连杆24 之间处于打纬力最大的直线状态，理论上打纬力可以无穷大。气缸式打纬机构在气动式小样织机上用得较多。

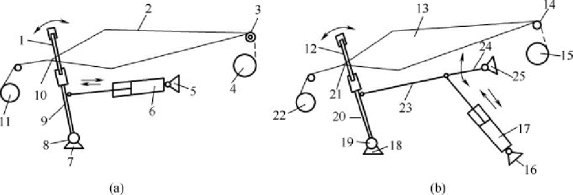

如图8-39 所示为两种气缸驱动打纬机构。在图8-39( a) 中，筘座脚9 一端与摇轴座7铰接在一起，另一端装有打纬部件钢筘1。筘座脚直接与能带动其来回摆动的驱动气缸6 的活塞杆连接在一起，由气缸带动钢筘往复运动完成打纬动作。当钢筘位于打纬尽头时( 前止点) ，其打纬力的大小主要取决于气缸供气气压及缸径的大小。由于气缸和缸径不可能取得很大，同时气缸压力的刚性也不够强，所以此打纬机构只能用于织制轻薄织物，不能生产牛仔布等厚重织物。
图8-39 气缸驱动打纬机构(https://www.chuimin.cn)
1，12—钢筘 2，13—经纱 3，14—后梁 4，15—织轴 5，16—气缸座6，17—气缸 7，18—摇轴座 8，19—摇轴 9，20—筘座脚 10，21—织口11，22—卷布辊 23—长连杆 24—短连杆 25—连杆座
如图8-39( b) 所示的气缸式打纬机构是在上述机构上的改进。筘座脚一端装有钢筘12，另一端通过摇轴19 与固定在机架L 的摇轴座18 铰接。另外，该机构还设有长连杆23、短连杆24，长、短连杆同时与固定在机架上的气缸17 的活塞杆相铰接，长连杆23 的另一端与筘座脚20铰接，短连杆24 的另一端与连杆座25 铰接。长连杆23、短连杆24、筘座脚20 和机架组成铰链四连杆打纬机构;驱动气缸17 的活塞与23、24 铰接，因此当气缸活塞运动时，即可通过23 和24来驱动筘座脚20 并带动钢筘来回摆动形成打纬运动。合理选择气缸17 活塞杆的行程和安装位置，可使钢筘13 在运动到前止点位置时，长连杆23 和短连杆24 之间处于打纬力最大的直线状态，理论上打纬力可以无穷大。气缸式打纬机构在气动式小样织机上用得较多。
