TP500 型剑杆织机的连续式卷取机构采用变换齿轮调节纬密的方式，它用两对变换齿轮进行纬密调节，其结构如图8-42 所示。

随着织机主轴的回转，通过Z1、Z2、Z3、Z4使送经侧轴回转，再经齿轮Z5、Z6、Z7、Z8和ZA、ZB、ZC、ZD以及蜗杆Z11、蜗轮Z12和变速齿轮Z9、Z10，最终使卷取辊回转。卷取辊表面包覆增摩材料，通过摩擦传动使织物不断引离织口。链轮Z13固装在卷取辊的另一端，同时通过链条传动链轮Z14，再经摩擦离合器使卷布辊回转。织造中，布卷直径不断增大，而卷取辊转速不变，因此两者的传动路线中均加入了摩擦离合器。当织物达到一定张力时，卷布辊便不能卷取织物，此时摩擦离合器打滑，确保了卷布和卷取运动的协调。

pagenumber_ebook=193,pagenumber_book=183

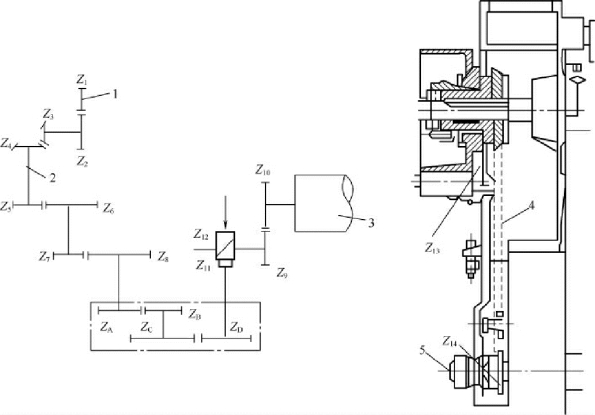

图8-42　TP500 型剑杆织机的卷取机构

1—主轴 2—侧轴 3—卷取辊 4—链条 5—摩擦离合器

该机构中虽然用了两对齿轮，但每台织机仅需备有变换齿轮10 种，共12 个; 其中机上4个，备用8 个，通过组合可得到各种不同纬密的织物，纬密范围为19.2 ～1111.7 根/10cm。

该机构除了有连续式和采用四只变换齿轮两个特点外，还有下面三个技术特性:

1.卷布辊与刺毛辊同步、分离卷取技术同步、分离传动原理如图8-43 所示。刺毛辊通过链轮传动摩擦离合器，使卷布辊积极回转。调节离合器上的螺钉可改变卷布张力。将离合器手轮向右拉动时，卷布辊可停止卷取。由于卷布辊与刺毛辊分离，可适应大卷装要求，且减少了卷布辊起皱和织物磨损起毛现象;由于采用离合器，可实现不停车落布，提高了生产效率。

2.采用增压卷取装置如图8-44 所示，当织造细特高密织物时，应该增加卷布辊对织物的握持牵引。该机构加压辊的两端装有两个杠杆，杠杆上增加两个加压弹簧，通过手轮可调节弹簧弹力，从而增加卷布辊的压力。(https://www.chuimin.cn)

3.采用了变纬密装置由于某些织物设计要求具有两种不同的纬密，并且按一定规律变更，为此该机构还配备了变纬密装置，如图8-45 所示。当离合器1 起作用时，卷取速度变慢，织密纬段;当离合器2 起作用时，织稀纬段。离合器可由多臂机或提花机的纹板控制，也可由计算机控制。
