【摘要】：表3-1供料单元的装配步骤续表装配过程中应注意如下两点：装配铝合金型材支撑架时，注意调整好各条边的平行度及垂直度，锁紧螺栓。

供料单元设备示意图如图3-1所示。

pagenumber_ebook=92,pagenumber_book=81

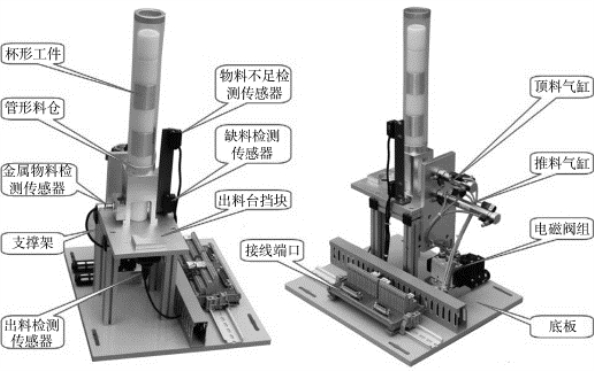

图3-1　供料单元设备示意图

1.供料单元的主要结构

工件装料管、工件推出装置、支撑架、阀组、端子排组件、PLC、急停按钮和启动/停止按钮、走线槽、底板等。

其中，工件装料管用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。它主要由管形料仓、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

（1）铝合金型材支撑架组件如图3-2所示。

pagenumber_ebook=92,pagenumber_book=81

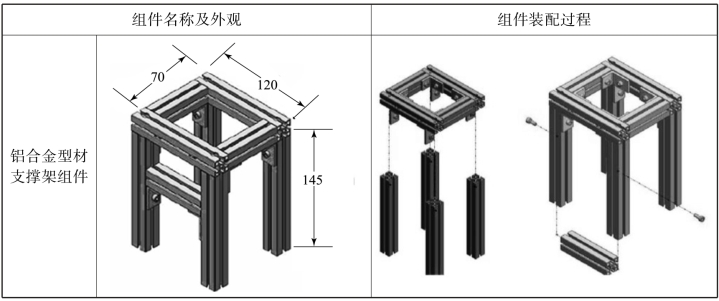

图3-2　铝合金型材支撑架组件

其中：

70 mm长铝合金型材3根；

120 mm长铝合金型材2根；

145 mm长铝合金型材4根。

装配铝合金型材支撑架时，注意调整好各条边的平行度及垂直度，锁紧螺栓。

（2）物料台和料仓底座如图3-3所示。

用螺栓把它们连接为总体，再用橡皮锤把装料管敲入料仓底座。机械机构固定在底板上的时候，需要将底板移动到操作台的边缘，螺栓从底板的反面拧入，将底板和机械机构部分的支撑型材连接起来。

（3）推料机构如图3-4所示。

pagenumber_ebook=93,pagenumber_book=82

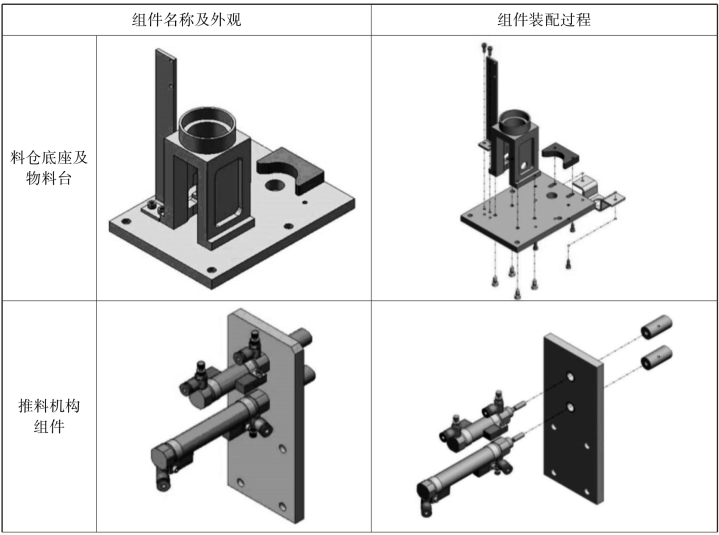

图3-3　物料台和料仓底座(https://www.chuimin.cn)

pagenumber_ebook=93,pagenumber_book=82

图3-4　推料机构

气缸安装板和铝合金型材支撑架的连接，是靠预先在特定位置的铝型材T形槽中放置预留与之相配的螺母，因此在对该部分的铝合金型材进行连接时，一定要在相应的位置放置相应的螺母。如果没有放置螺母或没有放置足够多的螺母，将造成无法安装或安装不可靠。

2.供料单元的各组件装配步骤

供料单元的装配步骤如表3-1所示。

表3-1　供料单元的装配步骤

pagenumber_ebook=93,pagenumber_book=82

续表

pagenumber_ebook=94,pagenumber_book=83

装配过程中应注意如下两点：

（1）装配铝合金型材支撑架时，注意调整好各条边的平行度及垂直度，锁紧螺栓。

（2）气缸安装板和铝合金型材支撑架的连接，是靠预先在特定位置的铝型材T形槽中放置预留与之相配的螺母，因此在对该部分的铝合金型材进行连接时，如果相应位置没有放置足够的螺母，将造成无法安装或安装不可靠。

3.供料单元的总装

各组件装配好后，用螺栓把它们连接为总体，再用橡皮锤把装料管敲入料仓底座。然后将连接好的供料单元机械部分以及电磁阀组和接线端口固定在底板上，最后把机械机构固定在底板上完成供料单元的安装，如图3-5所示。

pagenumber_ebook=94,pagenumber_book=83

图3-5　供料单元装置侧的总装图

总装注意事项：

（1）机械机构固定在底板上的时候，需要将底板移动到工作台的边缘，螺栓从底板的反面拧入，将底板和机械机构部分的支撑型材连接起来。

（2）机械部件装配完成后，装上欠缺料检测、金属检测和物料台物料检测等传感器。安装时请注意它们的安装位置、方向等。
