仿真方法探究：SMCB开断过程优化
【摘要】：图8-12 SMCB工作原理图正常工作时，由于辅助电流回路限流电阻的存在，负载电流主要通过主电流回路；短路开断过程中，其限流性能主要是通过主动触头的快速打开后电流迅速向辅助回路转移，并依靠限流电阻的作用来实现。而当短路发生在SMCB和下级MCB之间时，主回路和辅助回路的双金属片均可能在短延时后动作，从而使机构解锁并实现短路分断。
与普通的MCB相比，在保护特性上SMCB（Selective Miniafure Circuit Breaker，选择性微断路器）的主要特征就在于限流选择性（current-limiting selectivity）；如图8-12所示，在结构上SMCB的主要特征就是并联辅助回路，包括限流电阻、选择性双金属片和辅助触头，而主回路与普通的MCB类似，由主触头、过载保护用双金属片以及磁脱扣器组成。

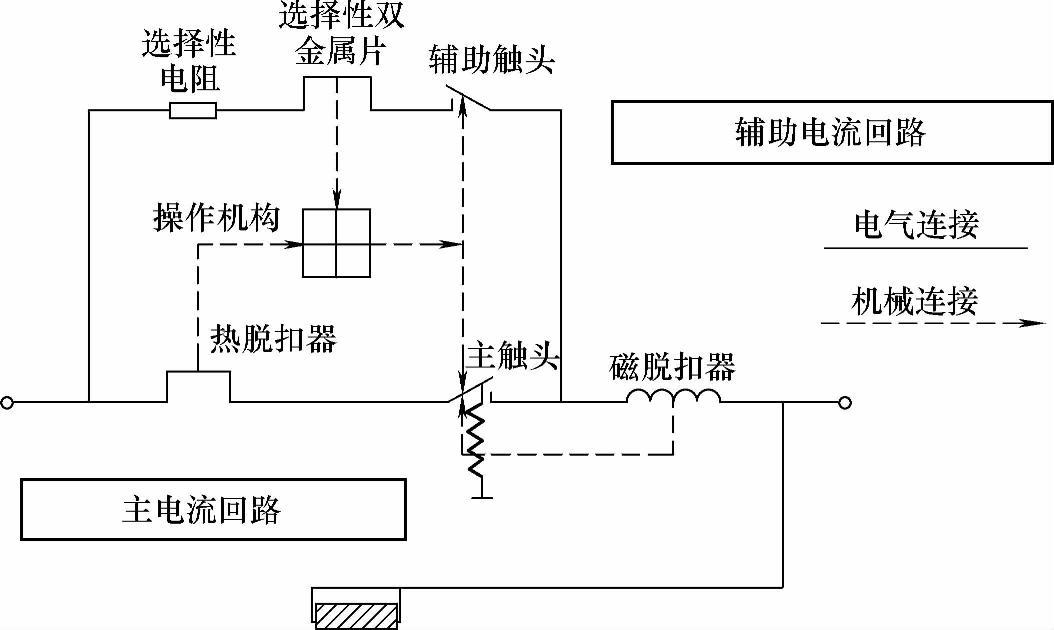

图8-12 SMCB工作原理图
正常工作时，由于辅助电流回路限流电阻的存在，负载电流主要通过主电流回路；短路开断过程中，其限流性能主要是通过主动触头的快速打开后电流迅速向辅助回路转移，并依靠限流电阻的作用来实现。当短路电流出现并且其预期有效值达到设定值（如10In）时，磁脱扣器将动作并带动推杆推开主动触头，这样主动、静触头间将产生电弧；同时，在电弧电压的作用下，部分电流将分流至辅助回路，直到主触头之间的电弧熄灭后，全部负载电流将流经辅助回路。(https://www.chuimin.cn)
短延时选择性主要是依靠辅助回路的选择性双金属片来实现。具体来说，当短路电流出现时，伴随着主触头分离、电弧产生与熄灭等过程，流过主回路的电流将被开断，但是在设定的短时范围内，辅助回路的辅助触头仍然可以保持闭合状态以保证供电的连续性；同时，在短路电流的作用下，下级MCB将保护动作并开断短路电流，此时流经磁脱扣器励磁线圈的电流将恢复正常的额定电流，作用在磁脱扣器动铁心上的电磁力将不足以使主动触头保持在打开位置，这样主动、静触头重新闭合，SMCB又恢复正常的工作状态。
而当短路发生在SMCB和下级MCB之间时，主回路和辅助回路的双金属片均可能在短延时后动作，从而使机构解锁并实现短路分断。
