工装设计实例：螺旋式千斤顶的应用技巧

2025-09-29 历史故事版权反馈

【摘要】：螺旋式千斤顶的起重力一般为5～100kN，其工作效率不高，但因为采用能够自锁的螺旋，所以使用时很安全，图8-11所示为螺旋式千斤顶的应用实例。

1.楔形铁压紧器

楔形铁压紧器是最简单的压紧和组装定位用工装，它通过楔形面的移动达到焊件压紧和定位作用，它可将一个被装配的零件压紧在另一个零件上，如图8-9a所示，或组对两块对接连接的板材，并使其保持必要的间隙，如图8-9b所示。使用楔形铁压紧器时，可用锤子敲击楔形铁的端部以获得压紧力。

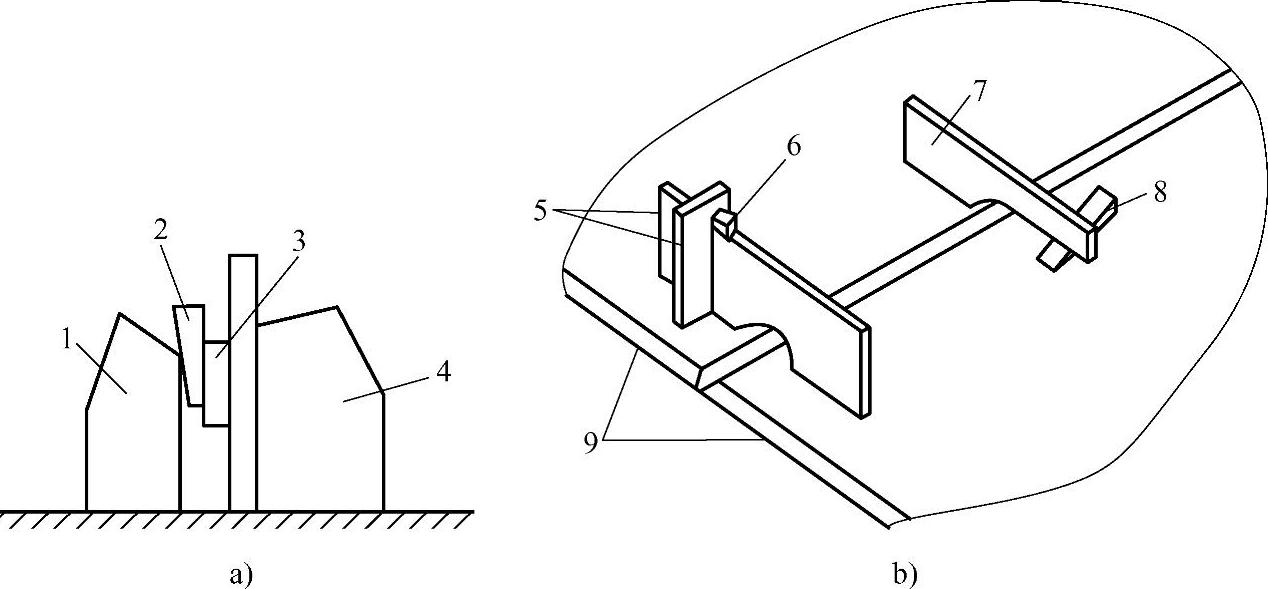

图8-9 楔形铁压紧器应用实例

1—压紧挡块 2、6、8—楔形铁 3—压紧焊件 4、5、7—固定挡块 9—焊件

2.C形夹

C形夹结构简单、夹紧力较大，它主要由主体、螺杆、手柄、底靴构成。主体一般采用钢板焊接或铸造而成，其使用方法如图8-10所示。

3.千斤顶

千斤顶是常用的装配工具，有液压式千斤顶和螺旋式千斤顶。液压式千斤顶有较大的起重力，常用的有50～500kN，有些液压式千斤顶甚至可以顶起2000kN以上的构件。液压式千斤顶采用一体或分离式液压泵（油泵），用手动或电动方式将液体从油罐打入液压缸中，使得活塞和活塞杆平稳地上升。螺旋式千斤顶的起重力一般为5～100kN，其工作效率不高，但因为采用能够自锁的螺旋，所以使用时很安全，图8-11所示为螺旋式千斤顶的应用实例。

图8-10 C形夹使用方法

1—主体 2—螺杆 3—手柄 4—底靴

图8-11 螺旋式千斤顶应用实例

1—螺杆 2—焊件 3—旋转手柄 4—底座

4.螺旋拉紧器和螺旋推撑器

螺旋拉紧器和螺旋推撑器的结构原理相同，只是作用力相反，都是由调节螺栓和撑头构成，其示意图如图8-12所示。

(https://www.chuimin.cn)

图8-12 螺旋拉紧器和螺旋推撑器示意图

a）螺旋拉紧器 b）螺旋推撑器

5.工作台

工作台用于装配或焊接时支承焊件，通常它也是组装定位的支承体。采用工作台也可以用作焊件的定位基准面。最简单的工作台是条凳，如果装配或焊接长度大的梁、柱、桁架等焊件，可以采用一组条凳作为工作台，条凳之间的距离取决于结构特征及焊件的刚度，一般为1～2m；条凳的高度取决于操作方便，一般为0.5～1m。条凳式工作台制作简单，一般采用型钢或钢板焊接而成，其结构如图8-13所示。但是，这种工作台不能防止焊接引起的变形，也不可能保证焊件得到较高的组焊精度。

要想使工件得到较高的组装焊接精度，应采用平台式工作台，平台式工作台可以得到较高的支承平面和较大的刚度，但制作平台式工作台消耗的材料较多，最常见的工作平台是一块有纵横沟槽或有许多圆孔的铸造平台，如图8-14所示，上表面经过机加工刨平，槽孔用于定位销、定位螺栓、压紧器等工艺装备。

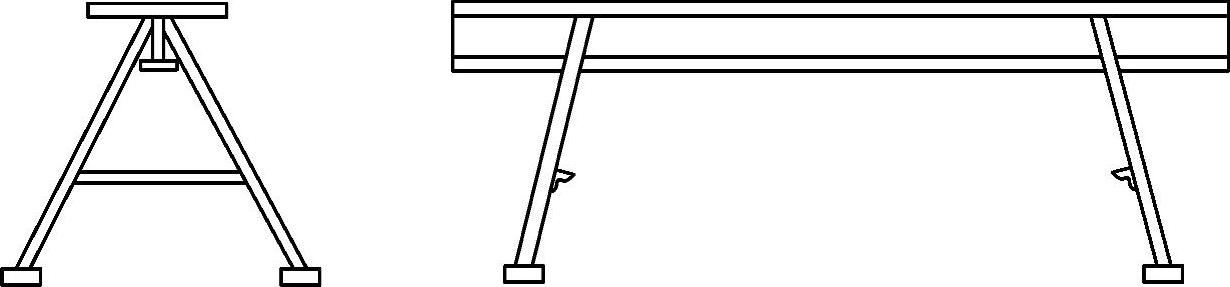

图8-13 条凳式工作台

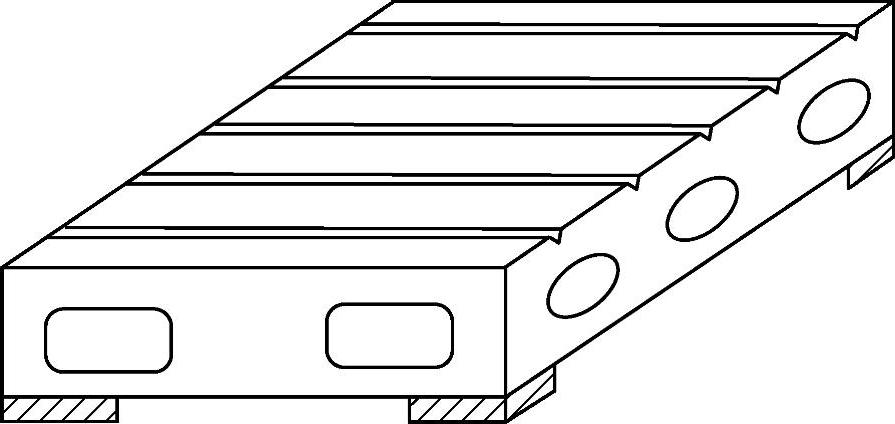

图8-14 工作平台

6.组焊胎架

组焊胎架是专门为某一产品而设计制造的特殊工艺装备，它不同于通用的工作台，胎架上具有适合该产品的定位器、压紧器等构造。组焊胎架的制造费用较高，需要进行专门设计加工。设计制造专用的组焊胎架的合理性，要从技术和综合经济两方面论证后确定。图8-15所示为板单元肋板反变形焊接翻转胎，图8-16所示是公路桥钢箱梁整体组装焊接胎。

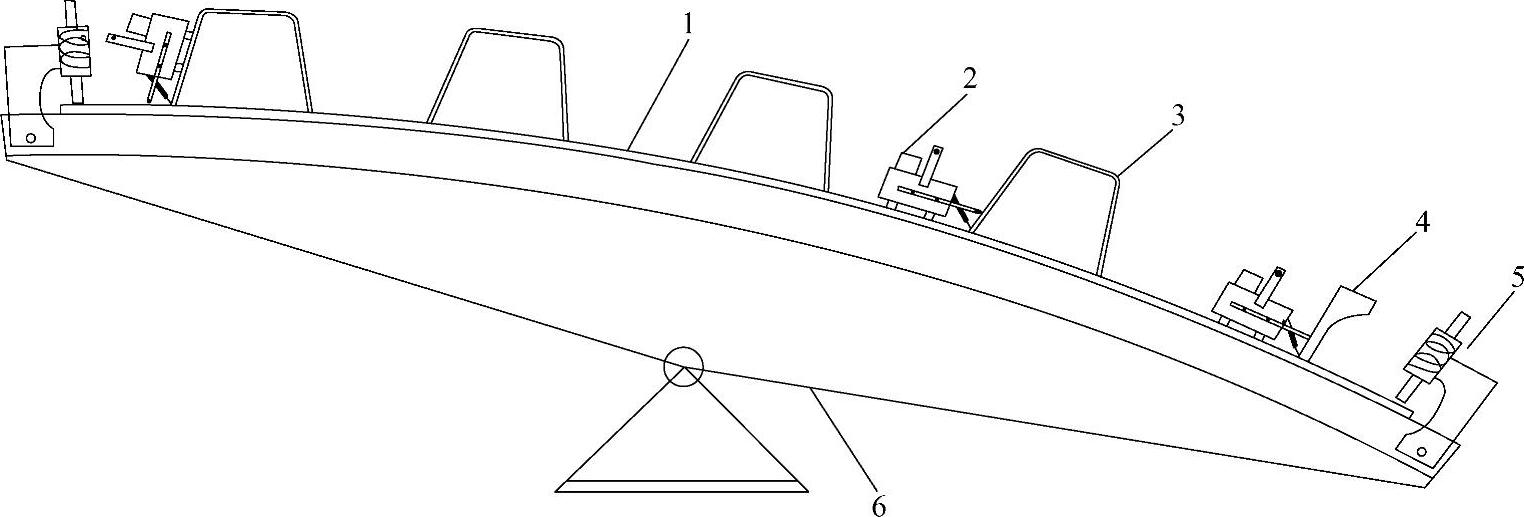

图8-15 板单元肋板反变形焊接翻转胎

1—顶板、底板 2—跟踪器 3—U形肋板 4—球扁钢 5—卡具 6—翻转胎

图8-16 公路桥钢箱梁整体组装焊接胎
