【摘要】：下面以跨度为108m的铁路桁梁桥为例，介绍焊接工艺评定试验的内容。

下面以跨度为108m的铁路桁梁桥为例，介绍焊接工艺评定试验的内容。

1.评定标准的确定

跨度为108m的铁路桁梁桥主体结构采用Q370qE钢，钢材性能符合GB/T 714—2008《桥梁用结构钢》及设计要求的规定（钢板正火状态，当板厚δ＞24mm时，-40℃时A_KV应大于120J；当板厚δ≤24mm时，-40℃时A_KV应大于100J）。接头评定标准为TB 10212—2009和设计要求，具体内容为：

（1）焊缝强度焊缝屈服强度和抗拉强度不低于母材标准值。

（2）焊缝金属断后伸长率焊缝金属断后伸长率不低于母材标准值。

（3）接头韧性对接焊缝和熔透角焊缝的焊缝金属及热影响区（线外1mm）-40℃V形缺口冲击吸收能量不低于41J；角接及棱角接焊缝各部位的-40℃V形缺口冲击吸收能量不低于34J。

（4）弯曲对接接头弯曲180°，不裂。

（5）接头硬度不大于350HV30。

2.试验项目的确定

通过对跨度108m铁路桁梁桥施工图进行阅读分析，全桥焊缝共分为对接焊缝、熔透角焊缝、坡口角焊缝和T形角焊缝四类，其全桥的焊缝类型见表8-10。

表8-10 跨度108m铁路桁梁桥全桥的焊缝类型

通过对焊缝归类，选出典型板厚和典型接头形式进行评定试验，试验项目见表8-11～表8-14。

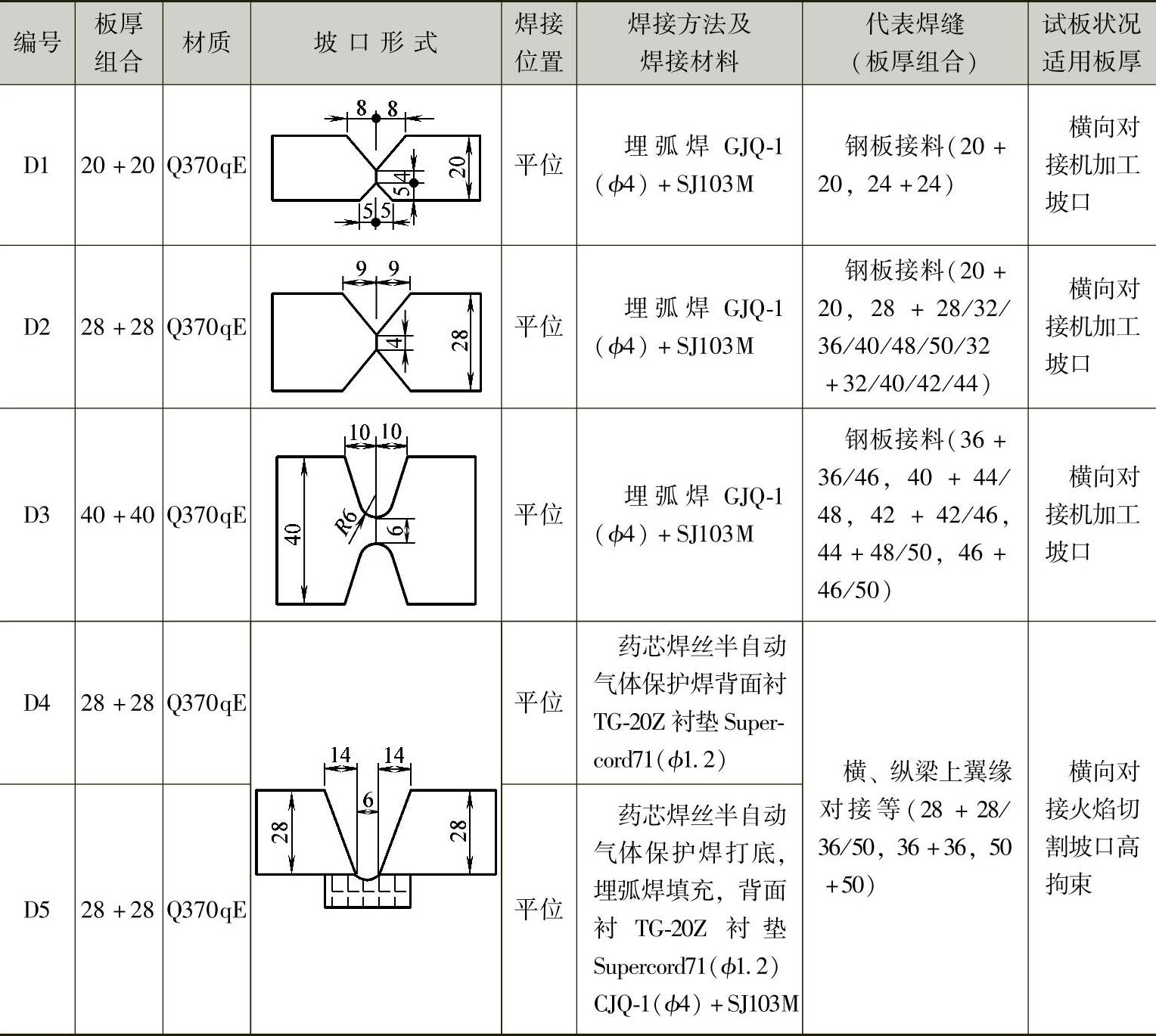

表8-11 对接焊缝焊接工艺评定试验项目（单位：mm）(https://www.chuimin.cn)

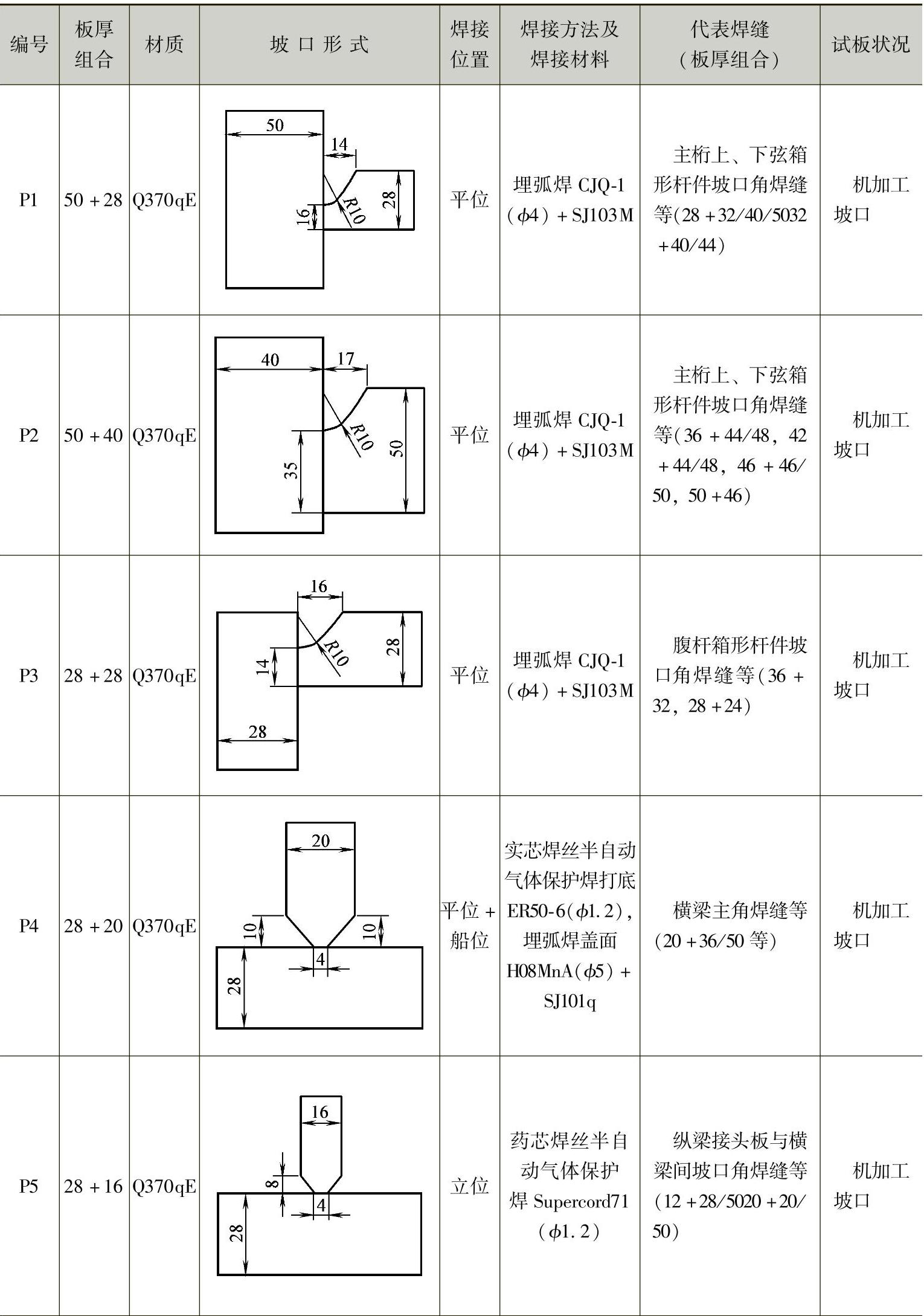

表8-12 熔透角焊缝焊接工艺评定试验项目（单位：mm）

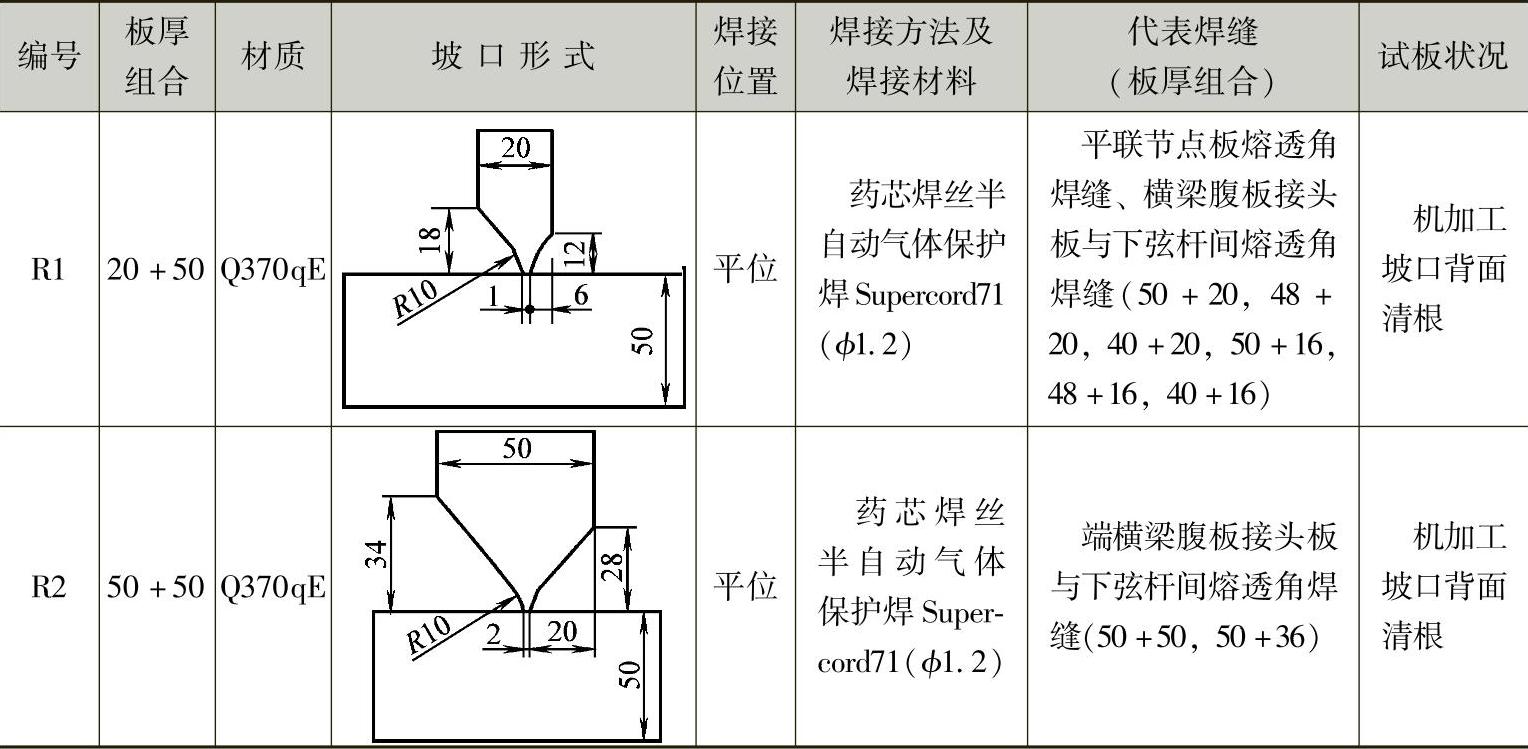

表8-13 坡口角焊缝焊接工艺评定试验项目（单位：mm）

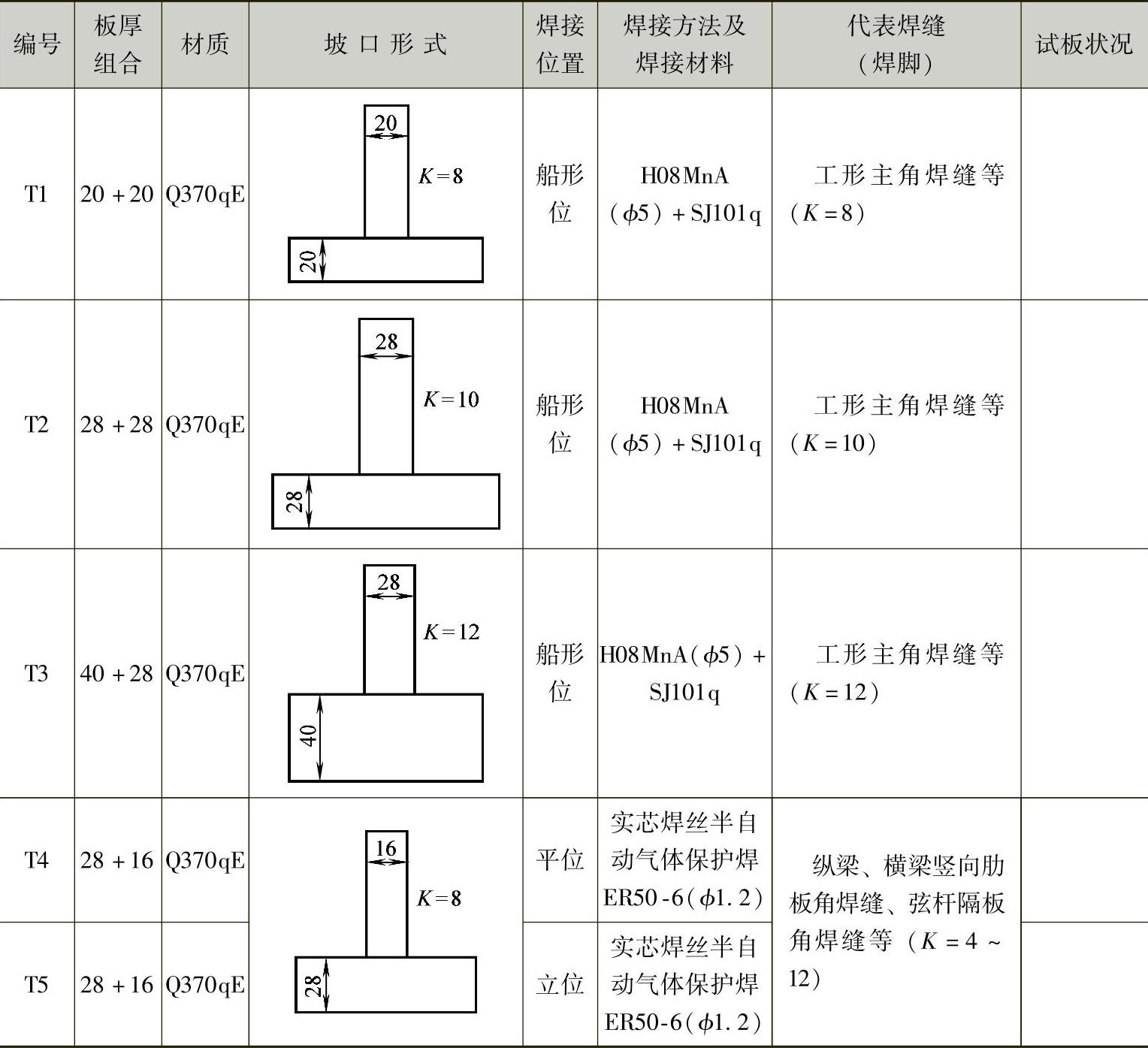

表8-14 T形角焊缝焊接工艺评定试验项目

3.焊接工艺评定指导书（pWPS）的编制

根据每一组焊接试验项目，编制相应的焊接工艺评定指导书（pWPS），焊接工艺评定指导书的格式可参照表8-3～表8-5中焊接工艺指导书（WPS）的格式编写。

4.焊接试验及焊缝检验

根据批准的焊接工艺评定指导书逐一进行评定试验，施焊过程中应对焊接参数、坡口尺寸、试件大小、环境状况、预热等进行详细记录。试验焊缝经过外观检查，外观合格并经焊接24h后，进行内部质量检验（磁粉检测、超声波检测或射线检测），无损检测合格后出具检测报告，然后从试板上截取力学性能试件，进行焊接接头力学性能试验（包括拉伸、冲击、弯曲、宏观断面、硬度试验等），力学性能试验合格后出具力学性能试验报告。

5.焊接工艺评定试验报告的整理

将焊接试验过程记录、试验结果等进行汇总，编制焊接工艺评定试验报告。
