低频小信号放大器通常是处理微弱低频信号的电路,例如,话筒信号放大器、磁头信号放大器、传感器信号放大器等。
1.话筒信号放大器的测量
图解演示

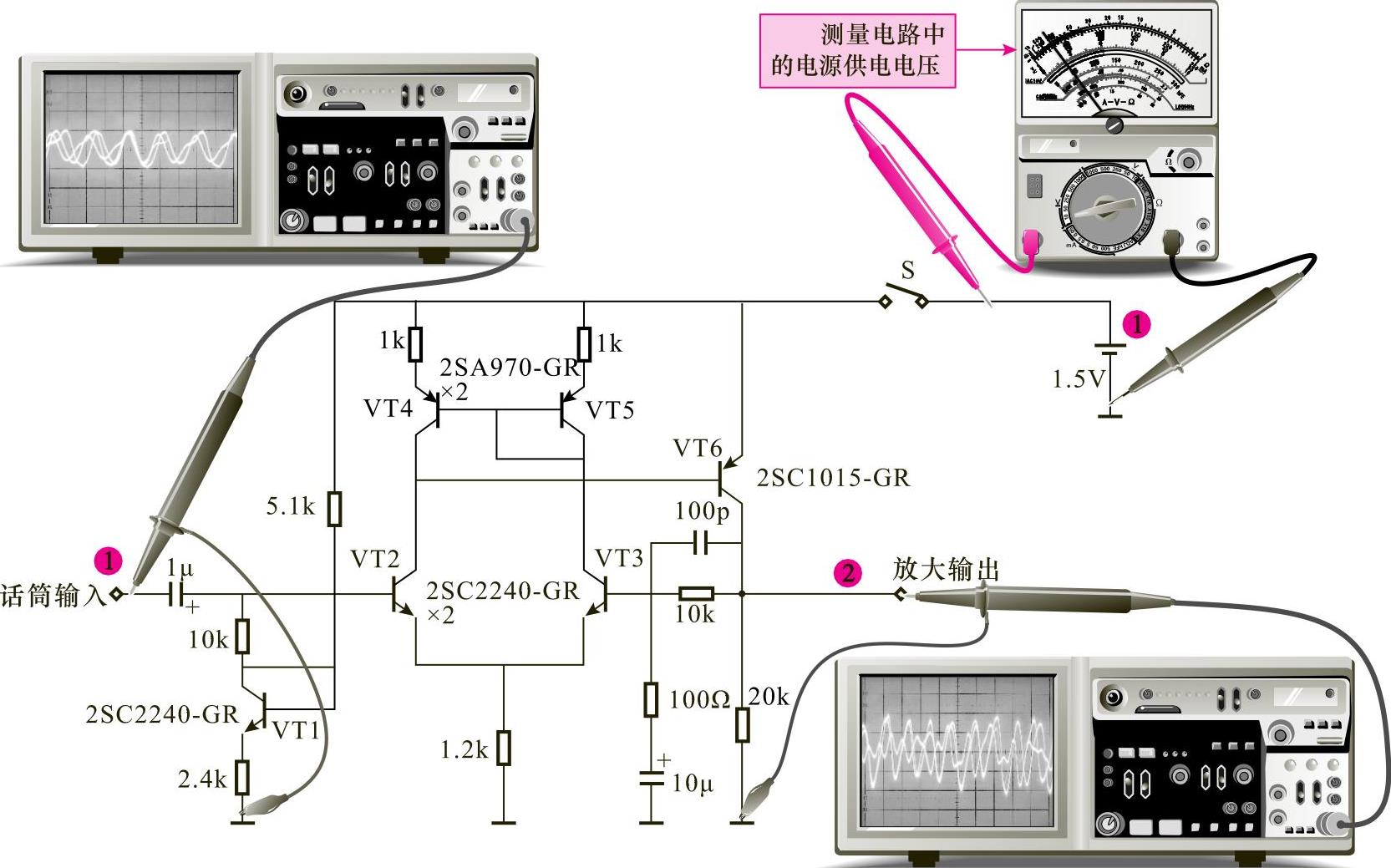

话筒信号放大器的测量如图7-19所示。这是一个1.5V供电的话筒信号放大器,该电路中由VT2、VT3构成的差动放大器是主要的放大部分,VT6作为共发射极电压放大器,由集电极输出放大后的信号。输入的话筒信号由VT2的基极输入,VT1的集电极和基极短路,为VT2的基极提供直流偏压,VT4、VT5与发射极电阻构成的电路为VT2、VT3提供集电极偏压。使用三极管可以降低电阻的功耗,能得到理想的放大效果。

图7-19 话筒信号放大器的测量操作
测量时:
1)检测低频小信号放大器的信号输入端,当该电路达到工作状态后,用示波器即可测量由话筒送入的较低频的信号波形;
2)检测低频小信号放大器的信号输出端,当该电路工作良好时,用示波器即可测量经电路放大后的信号波形;
3)检测低频小信号放大器的电源供电端,是该电路正常工作的前提条件,若供电正常,则用万用表即可测量到约1.5V的直流电压值。(https://www.chuimin.cn)
2.音频立体声功放电路的测量
图解演示
音频立体声功放电路的测量如图7-20所示。这是一个输出功率为70W×2的主体音频功率放大器,功率放大电路的主要部分是STK086G集成电路。送来的音频信号经电容器耦合后送入集成电路的①脚,经放大后由⑦脚输出。

图7-20 音频立体声功放电路的测量操作
测量时:
1)检测低频小信号放大器的信号输入端,当该电路达到工作状态后,用示波器即可测量由话筒送入的较低的音频信号波形;
2)检测低频小信号放大器的信号输出端,当该电路工作良好时,用示波器即可测量经电路放大后的音频信号波形;
3)分别检测该低频小信号放大器中核心元件的电源供电端,是该电路正常工作的前提条件,若供电正常,则用万用表即可分别测得±42V的直流电压值。
