在激光焊过程中，焊接熔池区需要有气体保护，或加入粉状、丝状焊接材料，以实现良好焊接。这样，激光焊焊接设备中需配置输送气体、粉状材料或焊丝材料等工艺介质的输送系统，它由四个部分组成：材料存储和供给、输送装置、固定和位置调整机构及控制系统。

1.气体输送系统

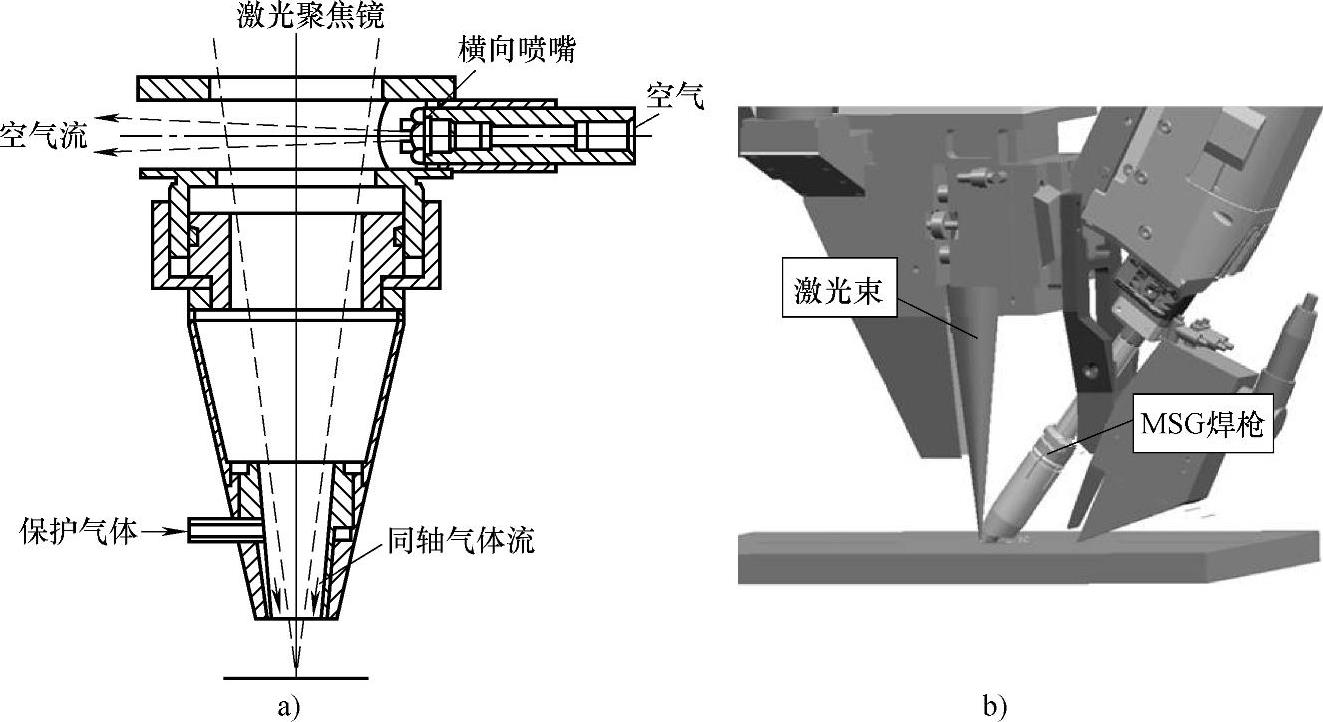

气体输送系统是激光焊中普遍应用的一种辅助系统。气体输送的作用是保护激光焊接工作头中的聚焦镜和保护熔池以及吹除等离子体。气体输送系统包括存储气体的高压气瓶或储气罐、气瓶口减压阀和气管构成的输送部分（输送的动力源为压差）、控制电磁阀工作和流量调节的控制器以及气路部件（包括气瓶、阀和气管）的固定。

2.粉状材料输送系统

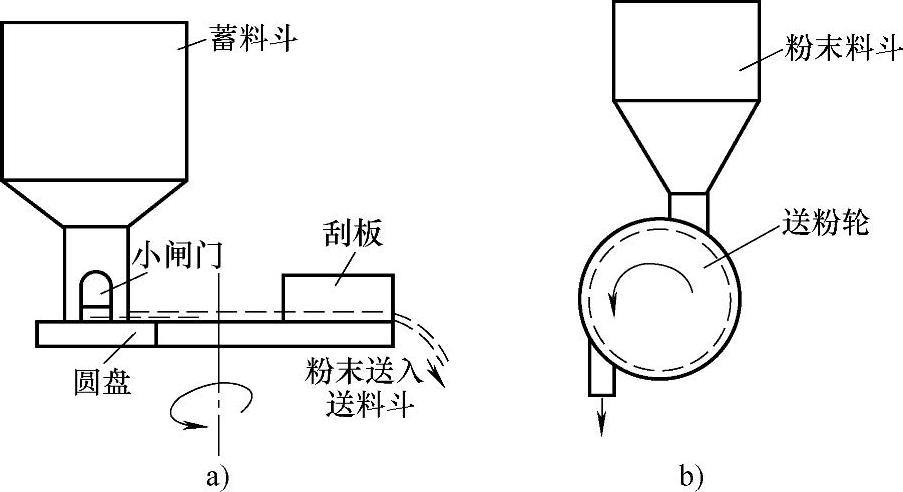

在激光焊、激光堆焊时会采用粉状的填充或堆覆材料，其对应的粉状材料输送系统就是用于将粉状材料按设定的流量送入到焊接熔池中。粉状材料输送系统包括粉末存储容器、输送机、输送控制回落和系统部件的固定机构。盘式送粉机和轮式送粉机的原理如图4-1-11所示。盘式送粉机的粉末流量和速度由小闸门开启程度、圆盘转速和辅助送粉气的流量共同决定。轮式送粉机送粉量则取决于送粉轮转速。粉的送入与激光束可以是同轴也可以是旁轴。

3.焊丝材料输送系统

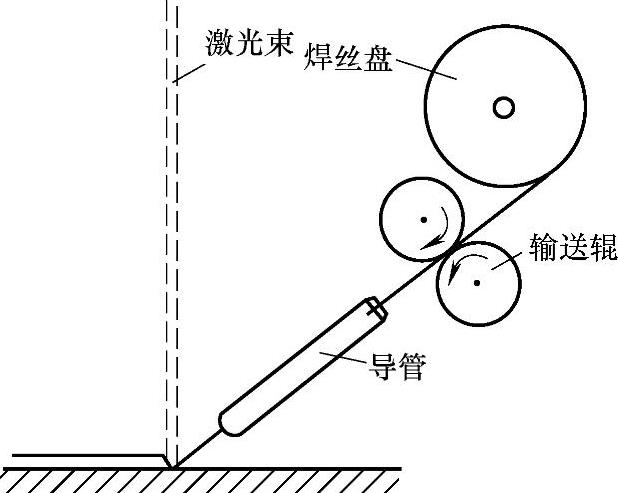

焊丝材料输送系统在激光焊、激光钎焊或激光堆焊中将丝状材料送入熔池区域。丝材输送系统组成包括焊丝盘、送丝机、导丝管或导电嘴、固定装置、控制电路等。送丝机一般还包括送丝电动机、送丝轮、矫直轮和送丝软管等。在激光与熔化极气保护（MSG）电弧复合焊时，焊丝材料输送系统和熔化极气保护焊电源结合成一体。激光填丝焊送丝系统的结构如图4-1-12所示。
