1.基本结构与应用

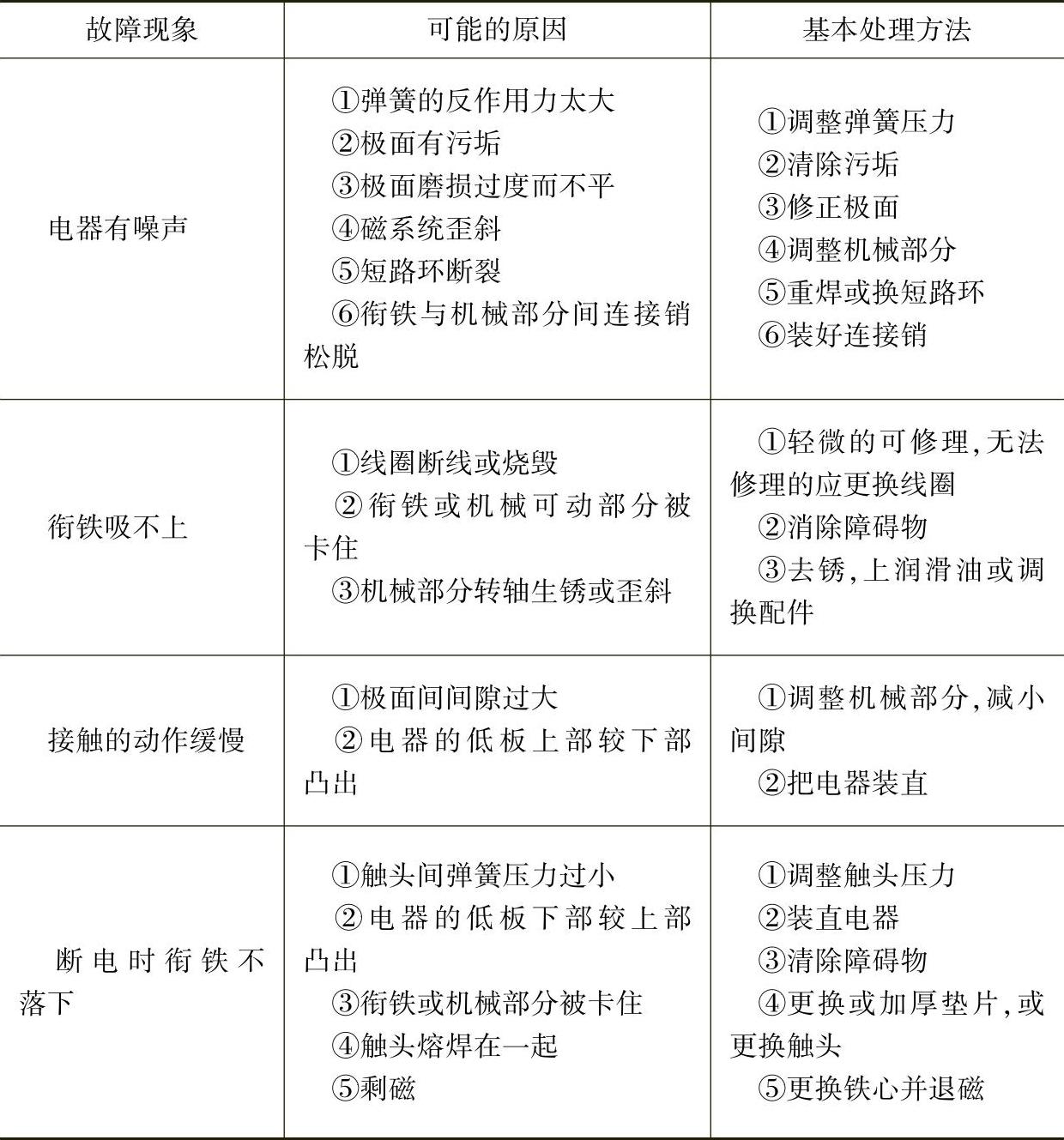

分直接起动器和减压起动器。磁力起动器是直接起动器，减压起动主要有热自耦减压起动、-△减压起动和频敏电阻起动。大于0.5kW的电动机起动，必须使用磁力起动器。由钢外壳与底板、交流接触器、热继电器和配线组成，使用时配按钮。

热自耦减压起动通过自耦变压器在起动时降低电动机电压，同时降低起动电流。降低为额定电压的55%～75%，但自耦变压器，成本高、体积大。

-△减压起动通过改变电动机的联结方式改变起动电压，只适用于△联结的电动机。起动时，电动机为联结方式，此时电动机每相电压降为原来的，电动机转速到额定转速的80%，改变电动机接线为△联结正常运转。可节省自耦变压器，成本低，可靠性高。但无法改变起动电压的比率。

频敏电阻起动是在电动机起动时在主路中串联频敏电阻，降低起动电流。频敏电阻能平滑地改变起动电流。但大功率频敏电阻采用电感，产生较大的电磁涡流，降低电网的功率因数。

2.主要类型

（1）QC25系列电磁起动器 50/60Hz，电压至660V、额定功率至75kW交流电动机直接起停、正反转控制，并对笼型电动机过载、断相、失电压保护，技术数据见表1-185。

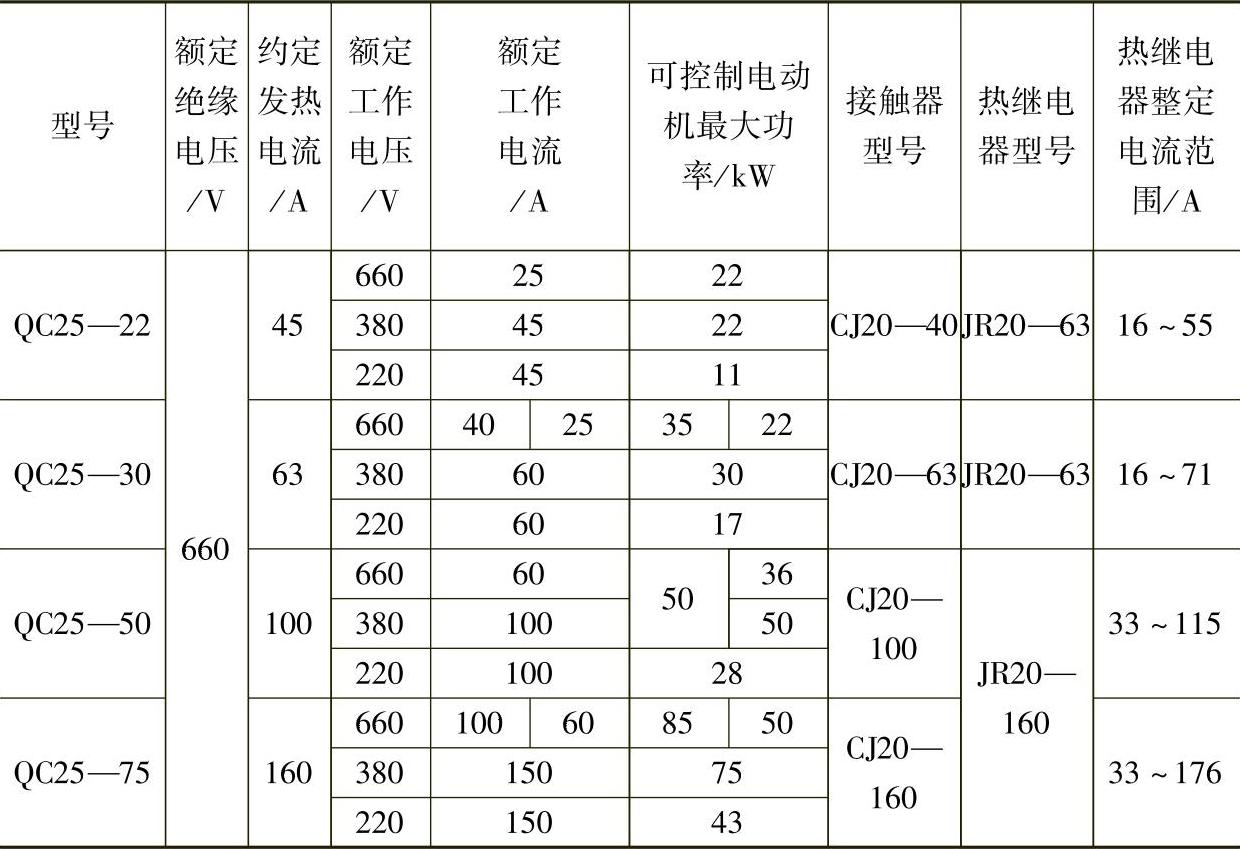

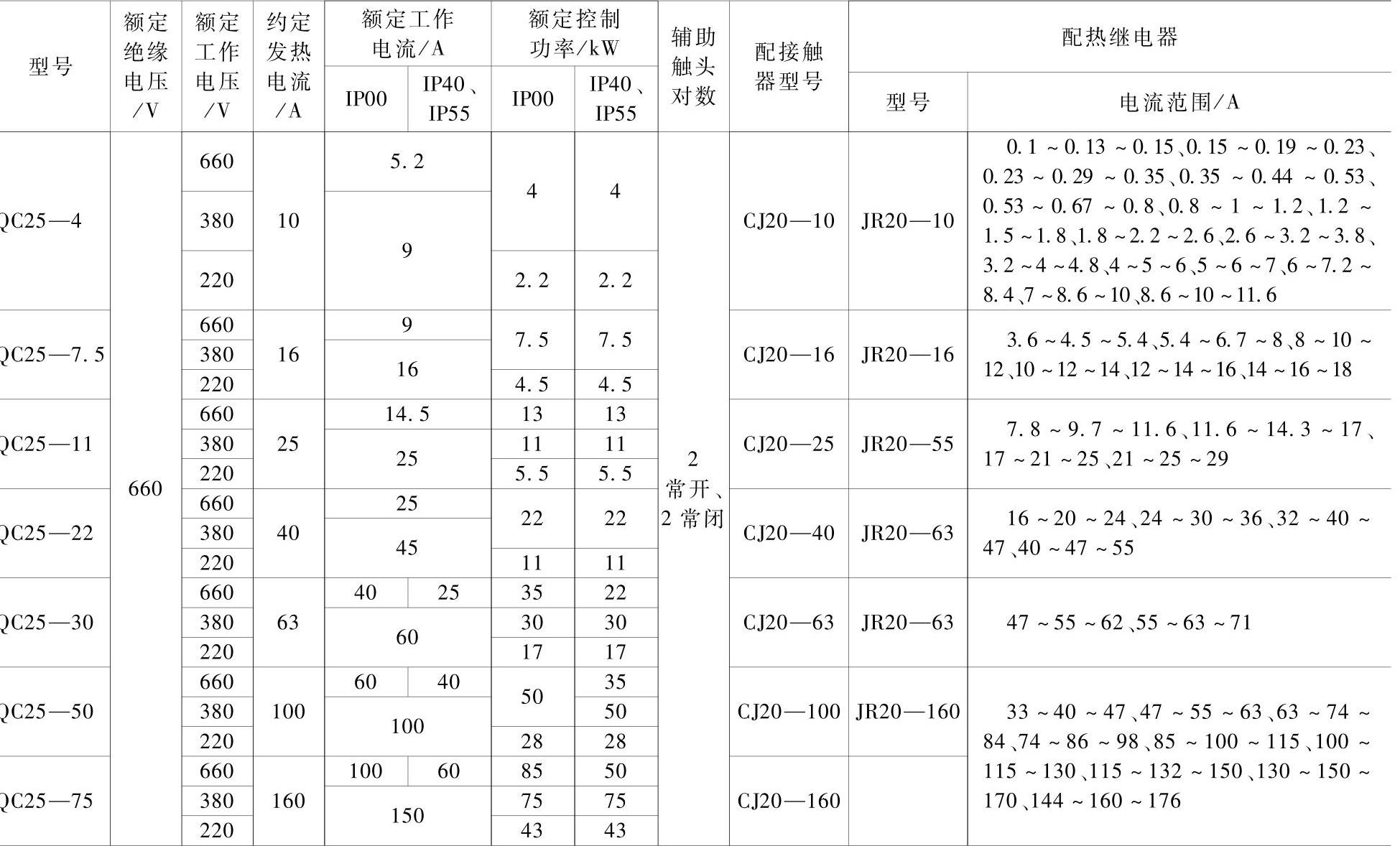

表1-185 QC25系列电磁起动器的主要技术参数

（续）

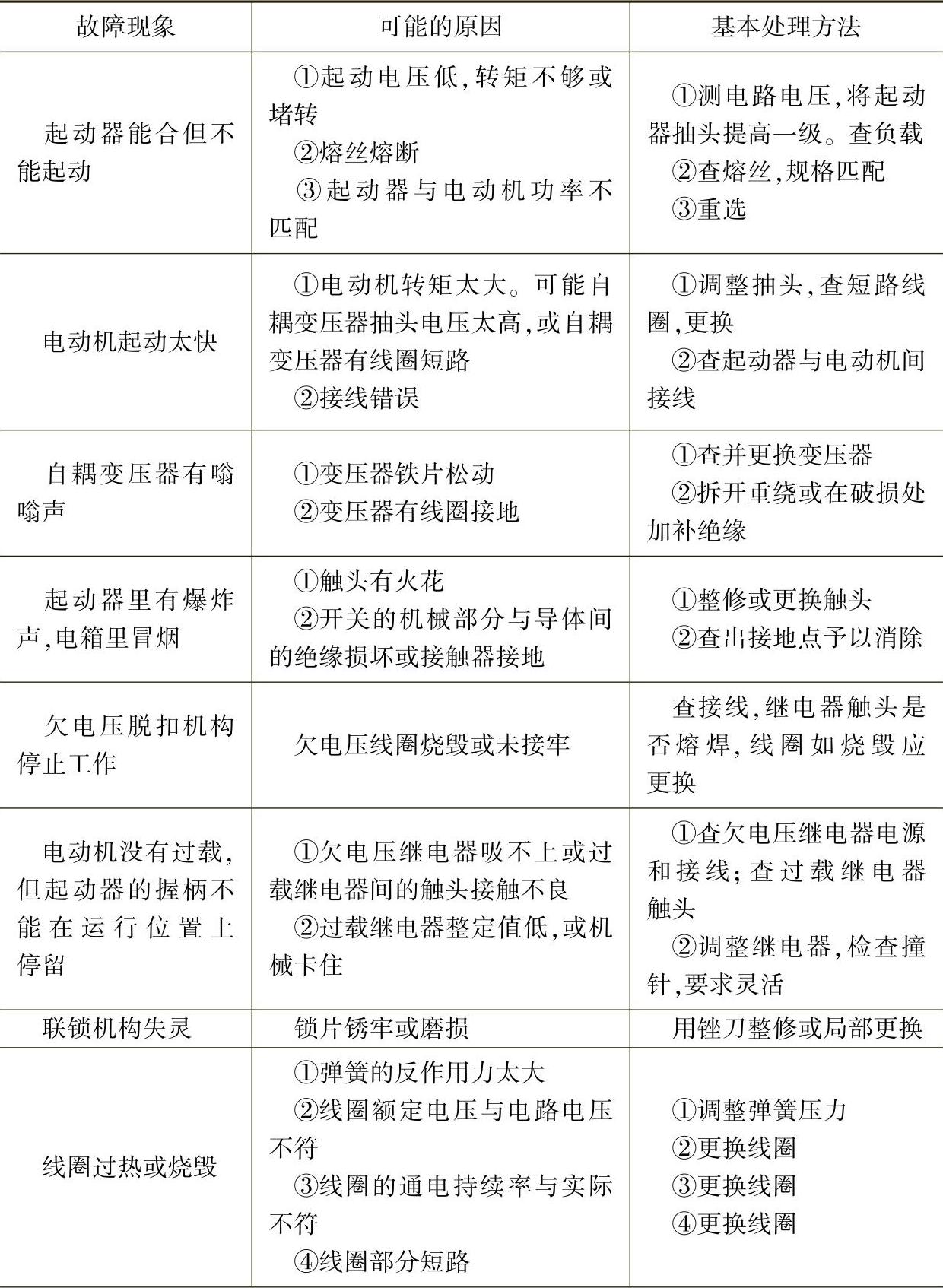

（2）QJ系列自耦减压起动器 50Hz、380V、功率至75kW三相笼型异步电动机，作不频繁减压起动，有过载和欠电压保护。QJ10系列自耦起动器技术数据见表1-186，QJ3系列技术数据见表1-187，QJU3系列技术数据见表1-188。

表1-186 QJ10系统自耦起动器技术数据

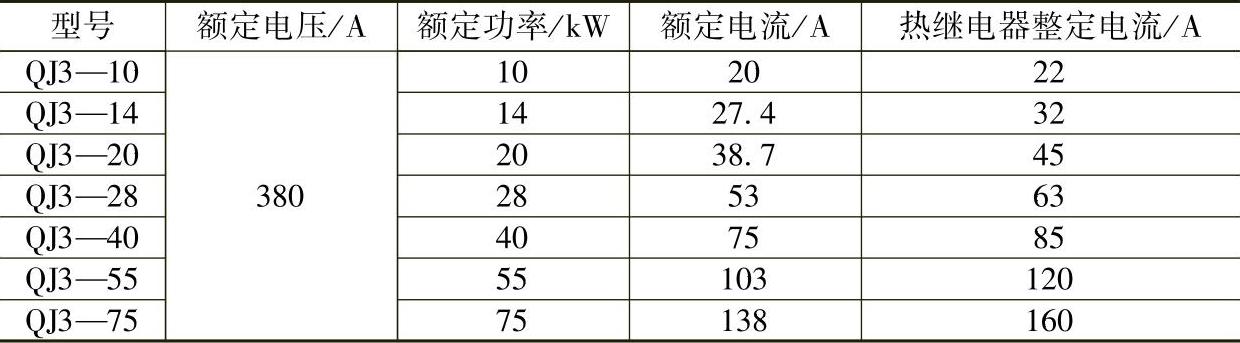

表1-187 QJ3系列自耦减压起动器技术数据

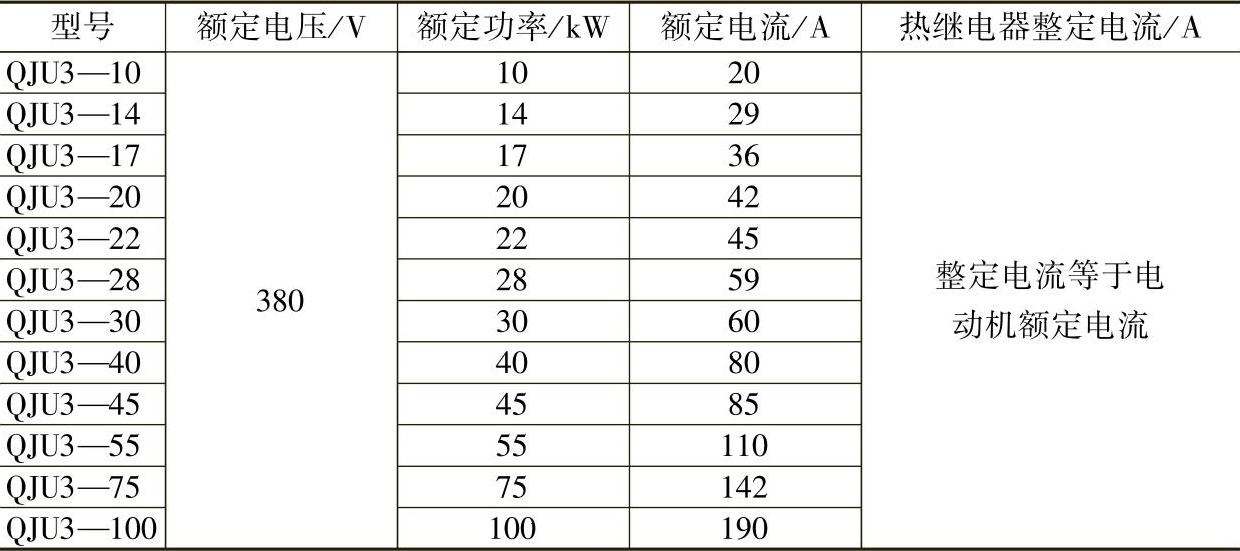

表1-188 QJU3系列自耦减压起动器技术数据

（3）QX系列-△起动器 50/60Hz三相笼型异步电动机作-△换接起停。起动中由时间继电器控制电动机绕组联结起动后→△联结，热继电器保护。QJX12系列→△减压起动器用于50/60Hz、额定电压至660V、额定电流至95A电路中，作电动机起动装置，有时间继电器自动→△转换。QX3系列起动器技术数据见表1-189，QJX2系列-△减压起动器技术数据见表1-190、表1-191。

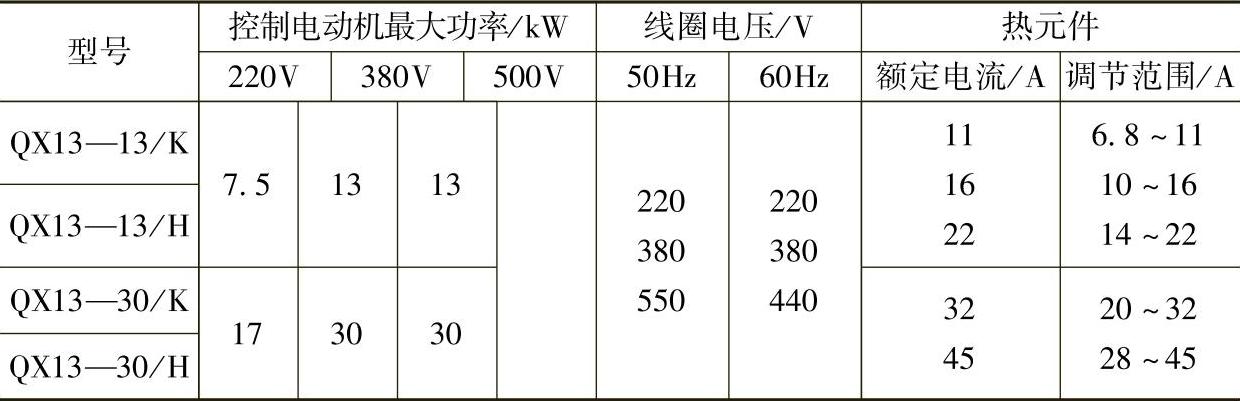

表1-189 QX3系列起动器技术数据

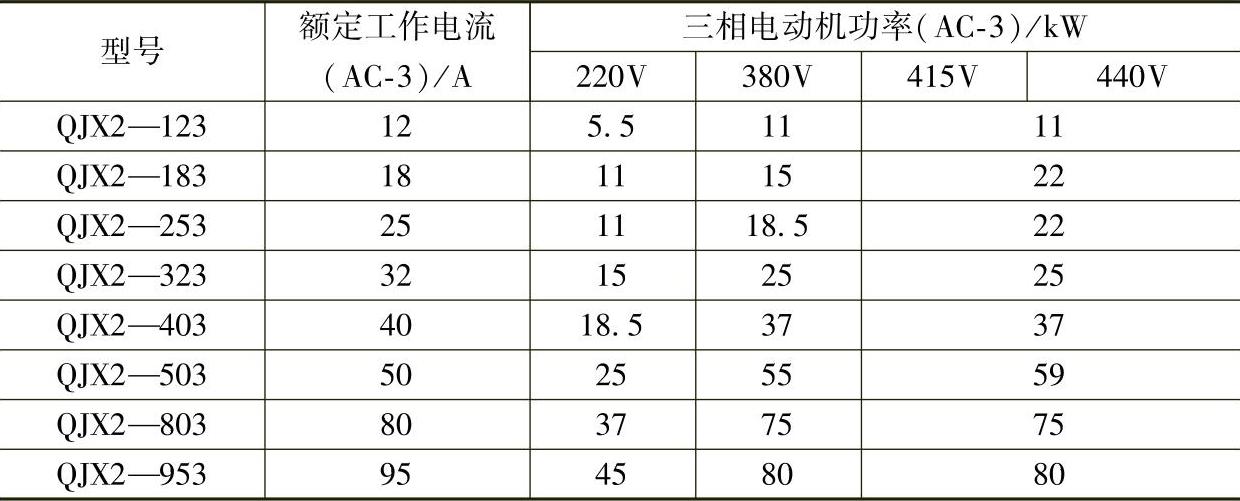

表1-190 QJX2系列-△减压起动器技术数据

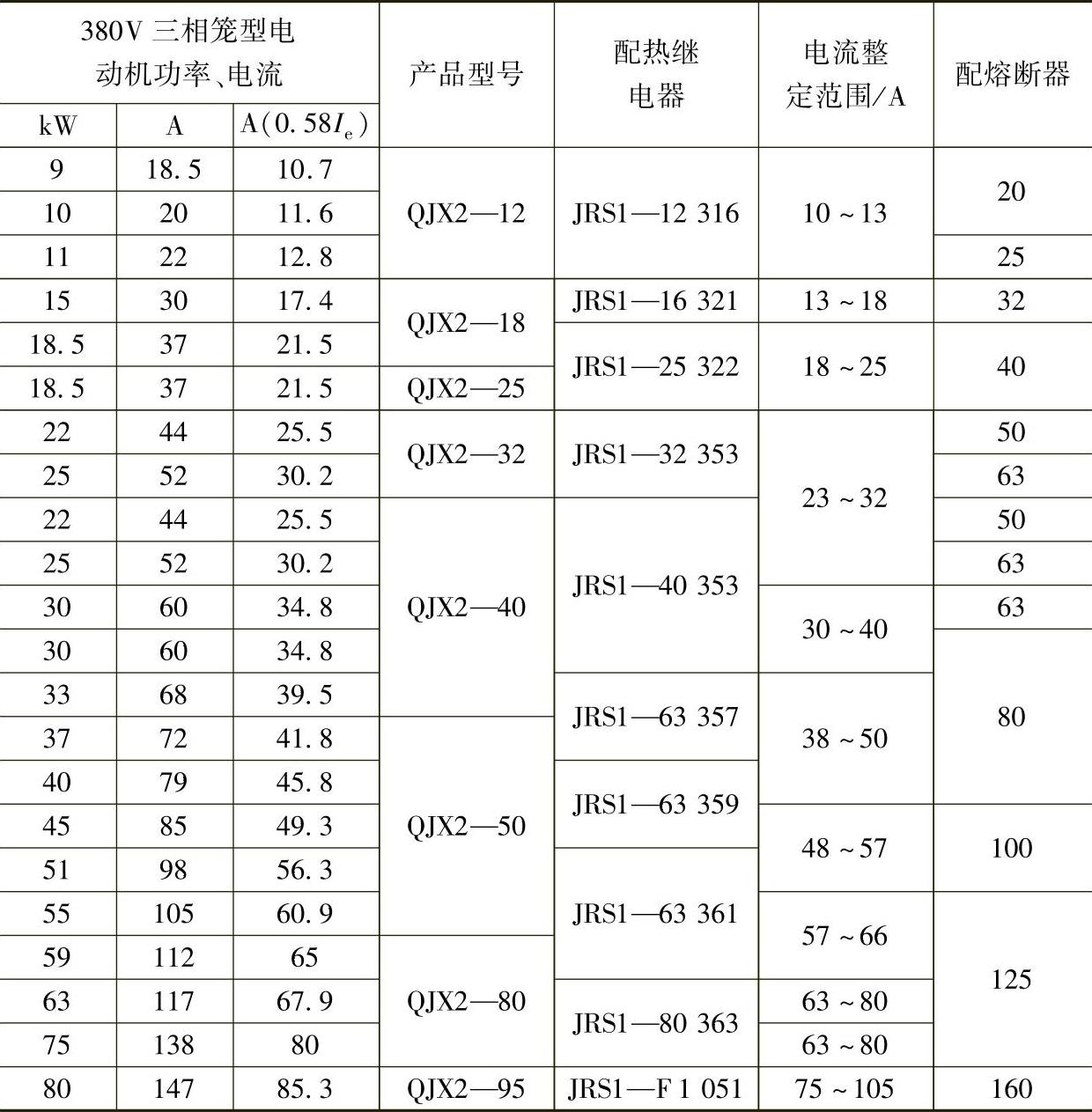

表1-191 QJX2系列-△减压起动器产品组成

（4）QZ73系列综合电磁起动器电压至AC500V电路中，远距离直接起停功率至12.5kW的三相异步电动机，有失电压、过载和短路保护，型号见图1-18。其技术数据见表1-192～表1-195。

图1-18 QZ73系列综合电磁起动器型号

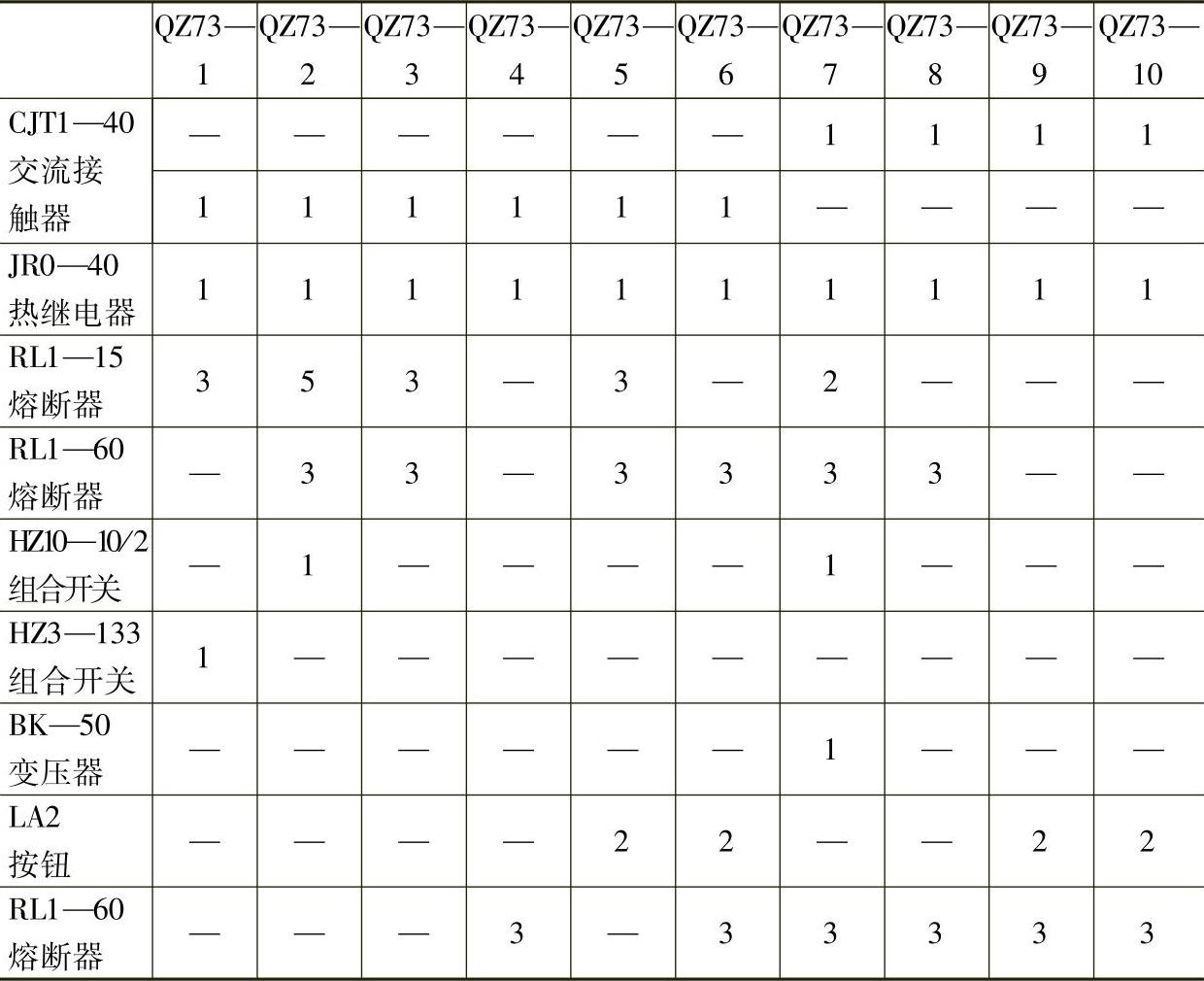

表1-192 QZ73系列综合电磁起动器元件种类及数量

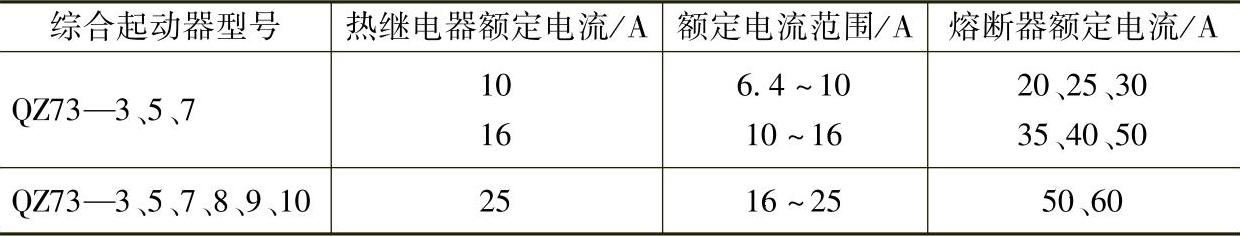

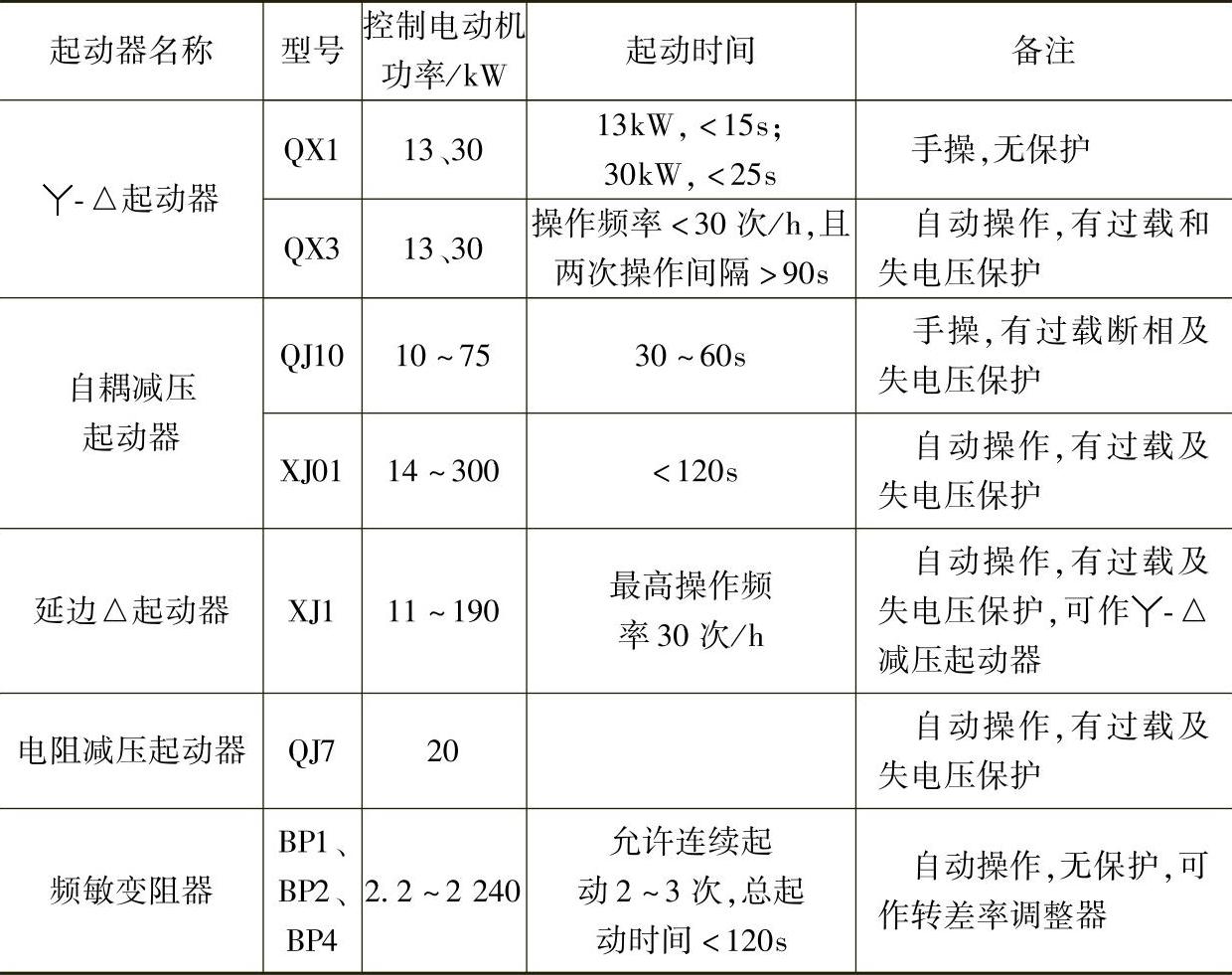

表1-193 综合起动器特性

（续）

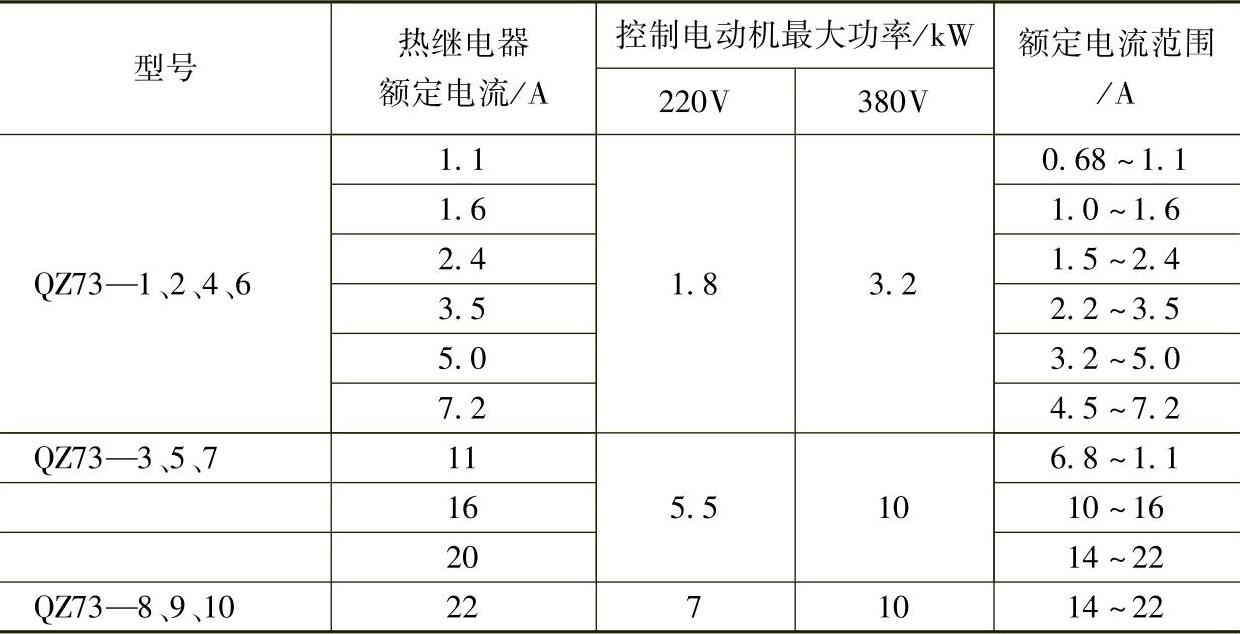

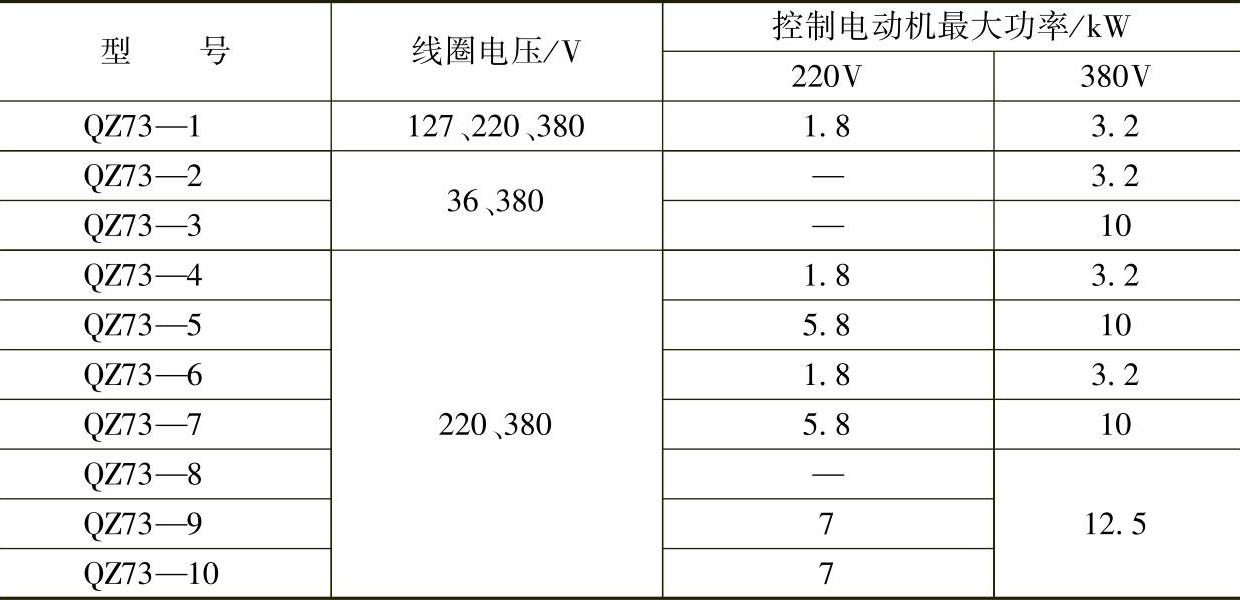

表1-194 综合起动器控制电动机最大功率

(https://www.chuimin.cn)

表1-195 QZ73综合起动器技术数据

（5）DRB、DEB、MSB系列电磁起动器 50/60Hz、额定电压至660V、额定电流至15.5A，远距离控制电动机起停，有过载、断相和失电压保护。技术数据见表1-196，热继电器整定电流范围见表1-197。

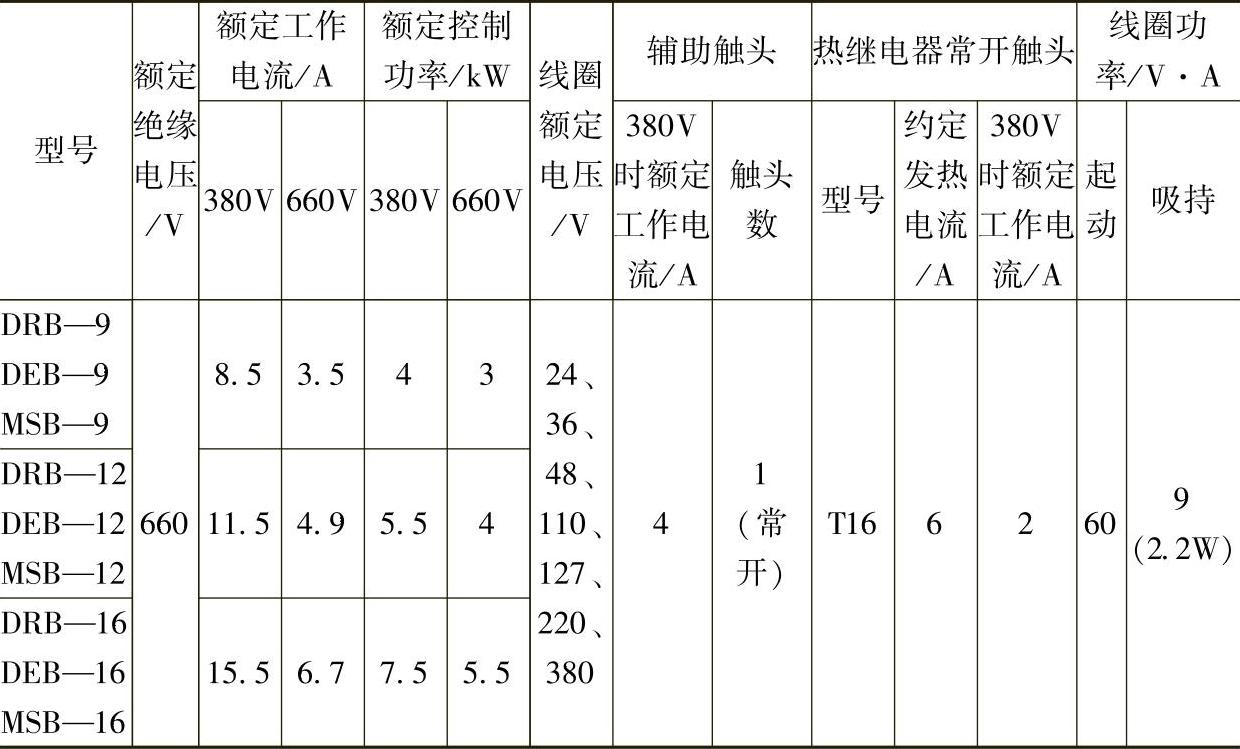

表1-196 DRB、DEB、MSB系列电磁起动器技术数据

表1-197 DRB、DEB、MSB系列电磁起动器配用热继电器整定电流范围

（6）QC25系列电磁起动器 50/60Hz、额定电压至660V、额定电流至150A，供电动机直接起停与正反转控制，有过载、断相和失电压保护，技术数据见表1-198。

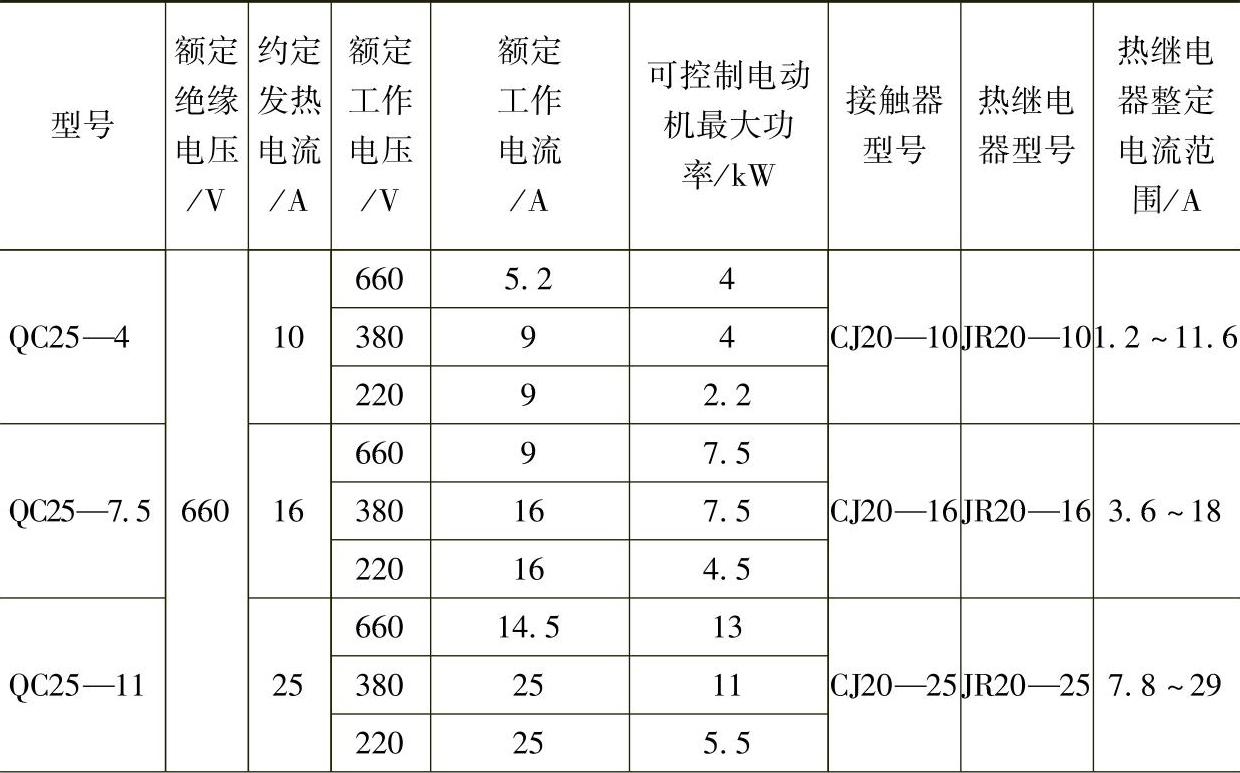

表1-198 QC25系列电磁起动器技术数据

（7）QX10系列-△起动器 60Hz、380V、功率至75kW三相笼型电动机，作-△起停，技术数据见表1-199。

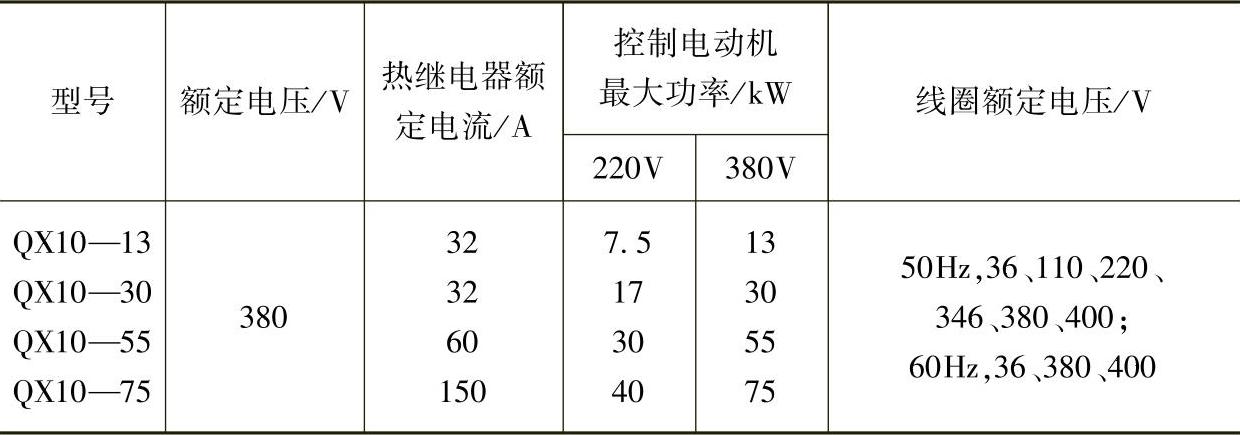

表1-199 QX10系列-△起动器技术数据

（8）QJ3系列自耦减压起动器 50Hz、电压至440V、功率至75kW三相笼型电动机，作不频繁降压起动、运行及过载保护和手动停止，技术数据见表1-200。

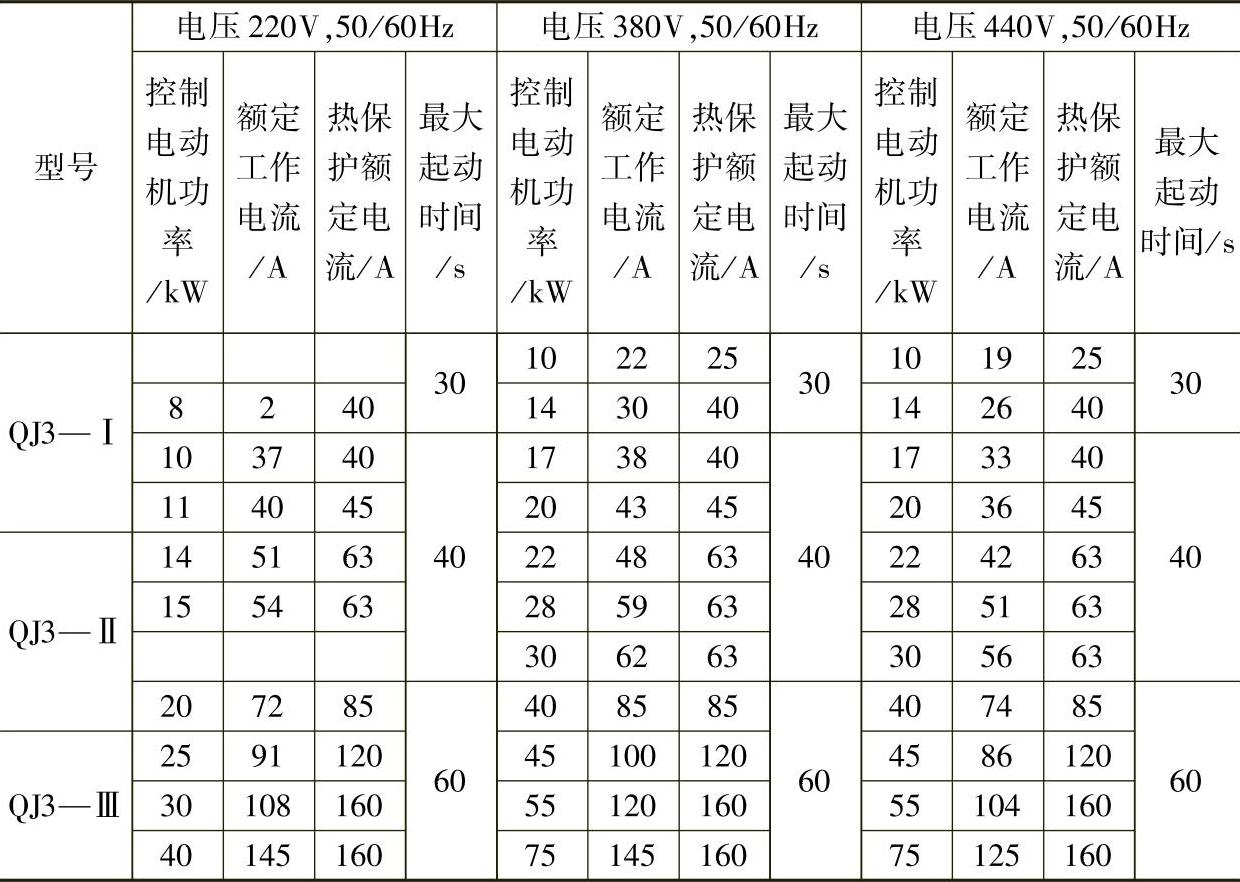

表1-200 QJ3系列自耦减压起动器技术数据

（9）SM1系列软起动器用于三相交流笼型异步电动机拖动设备，型号数据见表1-201。

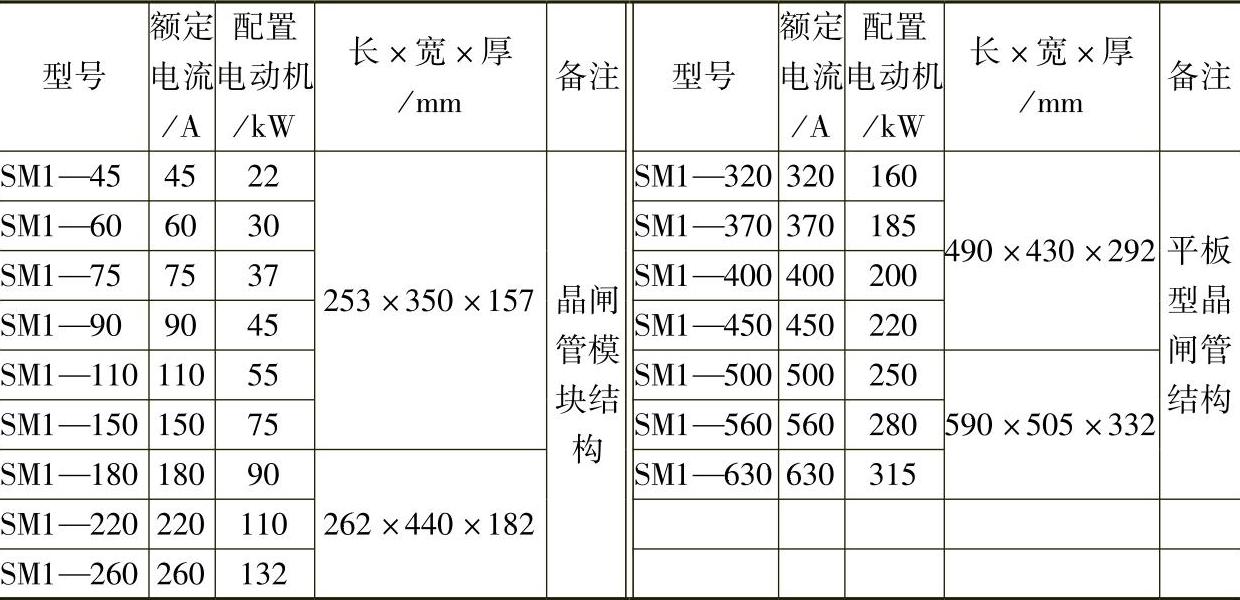

表1-201 SM1系列软起动器型号数据

（10）JJR系列软起动器用于50Hz、380V、5.5～500kW笼型电动机，单片机控制、晶闸管输出，平滑起动、保护拖动系统，起动电流冲击小，起动方式见表1-202。控制功能齐全，内置各种负载程序；微机控制或遥控；人机对话设置参数和编程等；具备解除远方操作功能；键盘控制和远方控制切换；延时继电器输出1合1开；故障输出，故障停机自复位可编程；延时起动设定时间0～999s；1台软起动器拖动多台电动机，保护功能完善。

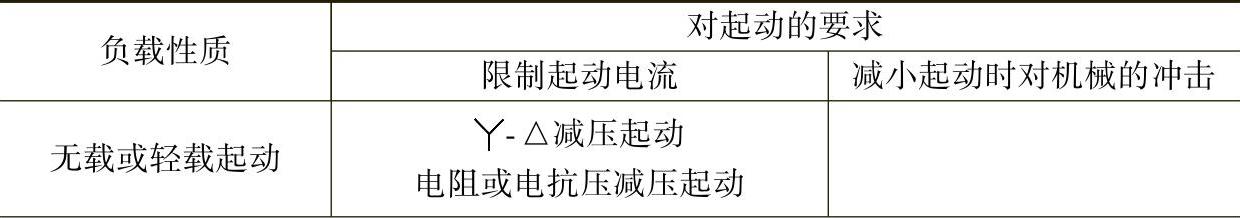

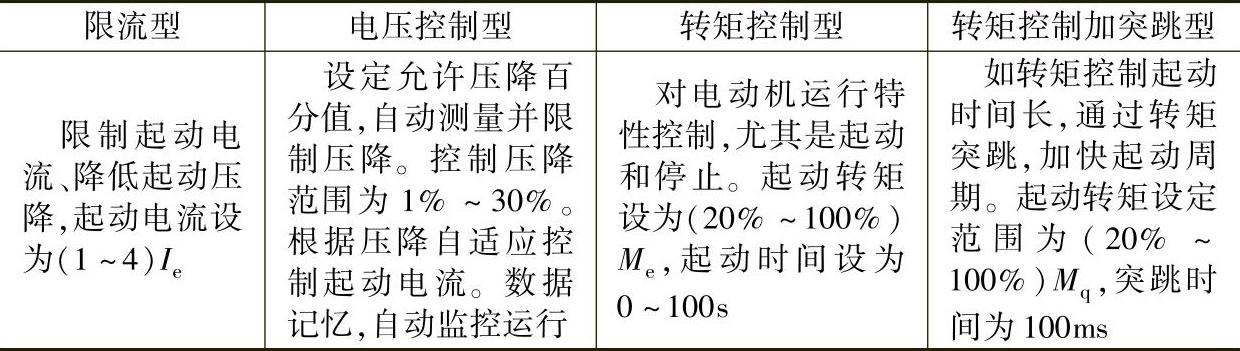

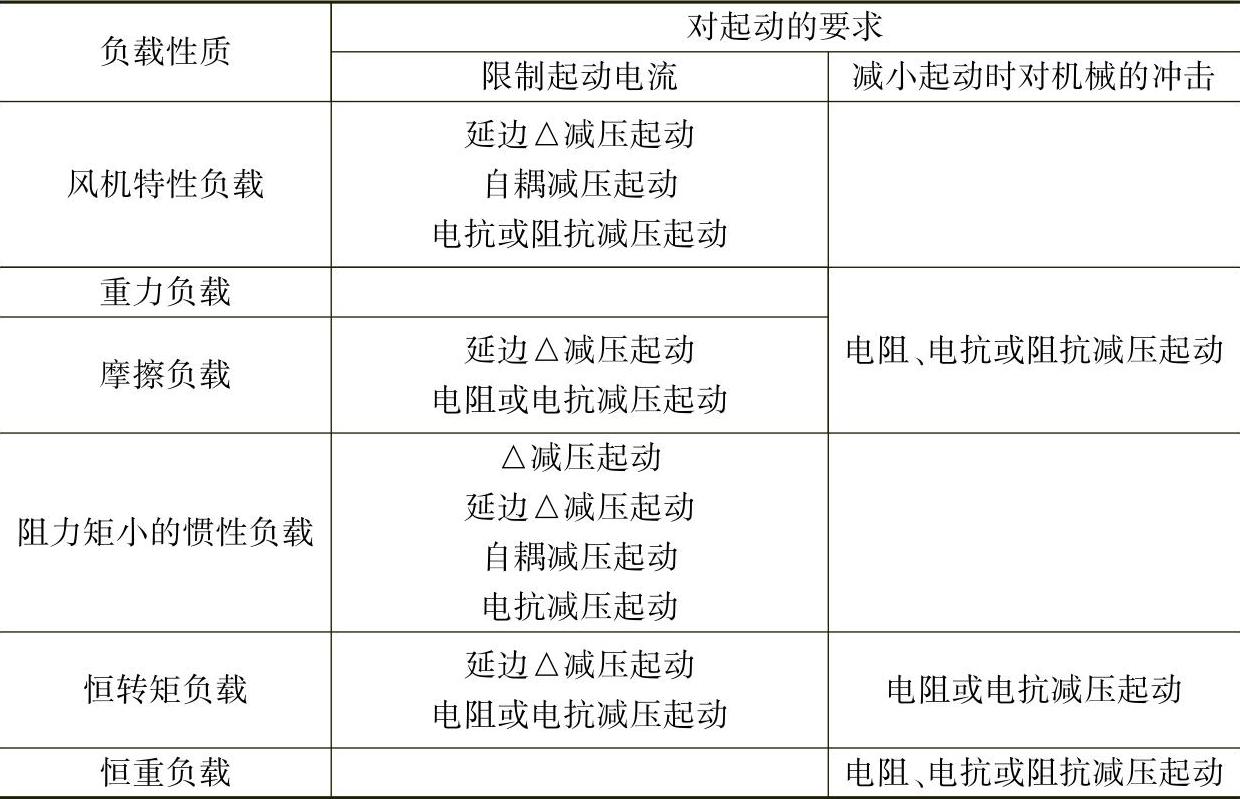

表1-202 JJR系列软起动器起动方式
