直线和画面的位置关系

2025-09-29 理论教育版权反馈

【摘要】：正平线，指平行于V 面，与H 面成α角的直线。

6.2.3.1　画面平行线

与画面平行的直线称为画面平行线，如图6-4所示。

pagenumber_ebook=84,pagenumber_book=72

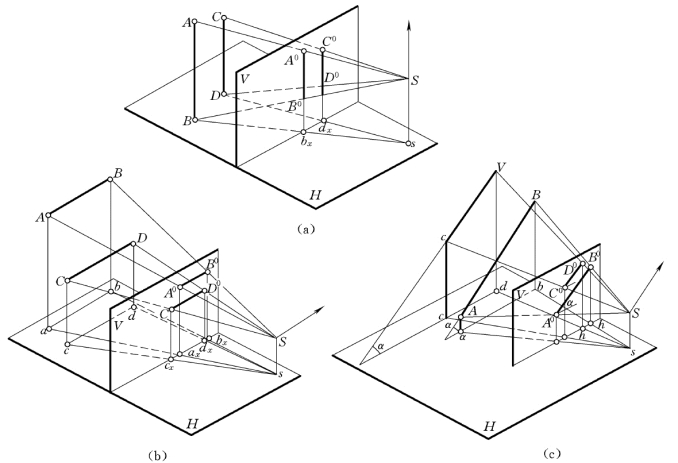

图6-4　画面平行线

（a）铅垂线；（b）侧垂线；（c）正平线

（1）铅垂线，指平行于V 面，垂直于H 面，平行于W 面的直线。

（2）侧垂线，指平行于V 面，平行于H 面，垂直于W 面的直线。

（3）正平线，指平行于V 面，与H 面成α角的直线。

6.2.3.2　画面平行线的特征及透视规律

（1）画面平行线的透视与直线本身平行，即透视方向不变。若AB、CD 为画面平行线，则AB//A0B0、CD//C0D0。

（2）两条平行的画面平行线的透视仍相互平行。若AB、CD 为画面平行线且AB//CD，则A0B0//C0D0。

（3）画面平行线上各线段之比等于这些线段的透视长度之比。若AB上有一点C ，则

pagenumber_ebook=85,pagenumber_book=73 (https://www.chuimin.cn)

6.2.3.3　画面相交线

与画面相交的直线称为画面相交线，如图6-5所示。

pagenumber_ebook=85,pagenumber_book=73

图6-5　画面相交线

（1）正垂线：垂直于V 面，平行于H 面，平行于W 面的直线。

（2）侧平线：平行于W 面，与V 面H 面相交的直线。

（3）水平线：平行于H 面，与V 面W 面相交的直线。

（4）一般位置直线：与三个面都相交的直线。

6.2.3.4　迹点

画面相交线（或其延长线）与V 面的交点，称为迹点，用字母N 或T 表示。

6.2.3.5　灭点

画面相交线上无限远点的透视，称为灭点，用字母F表示。即平行于画面相交线的视线与V 面的交点。
