如何创建工序3？——优化你的流程！
【摘要】：在工序导航器中右击节点，在弹出的快捷菜单中选择命令，将其名称改为VARIABLE_CONTOUR_2。双击上一步改名的节点，系统弹出“可变轮廓铣”对话框。说明：这里选择的切削区域和Task8创建工序2的相对，两者分别位于叶轮槽的两侧。在“可变轮廓铣”对话框的区域单击“点对话框”按钮，系统弹出“点”对话框，然后在、、文本框中分别输入值10.0、-120.0、80.0，其他参数采用系统默认参数设置值，单击按钮，系统返回到“可变轮廓铣”对话框。
Step1.复制操作。在工序导航器的空白处右击鼠标，在弹出的快捷菜单中选择
选项，单击
节点的
展开子项，然后右击
节点，在弹出的快捷菜单中选择
命令。
Step2.粘贴操作。在工序导航器中右击
节点，在弹出的快捷菜单中选择
命令。
Step3.修改操作名称。在工序导航器中右击
节点，在弹出的快捷菜单中选择
命令，将其名称改为VARIABLE_CONTOUR_2。
Step4.重新定义操作。
（1）双击上一步改名的
节点，系统弹出“可变轮廓铣”对话框。
（2）单击
右侧的
按钮，系统弹出“切削区域”对话框，在该对话框的
区域中单击“移除”按钮
，然后选取如图5.5.18所示的切削区域，单击
按钮，系统返回到“可变轮廓铣”对话框。
说明：这里选择的切削区域和Task8创建工序2的相对，两者分别位于叶轮槽的两侧。
（3）在
区域中单击
按钮，系统弹出“曲面区域驱动方法”对话框；单击
按钮，系统弹出“驱动几何体”对话框，在
区域中单击“移除”按钮
，然后在图形区选取图5.5.19所示的曲面，单击
按钮，系统返回到“曲面区域驱动方法”对话框；单击“切削方向”按钮
，在图形区选取如图5.5.20所示的箭头方向，单击
按钮。
（4）在“可变轮廓铣”对话框的
区域单击“点对话框”按钮
，系统弹出“点”对话框，然后在
、
、
文本框中分别输入值10.0、-120.0、80.0，其他参数采用系统默认参数设置值，单击
按钮，系统返回到“可变轮廓铣”对话框。

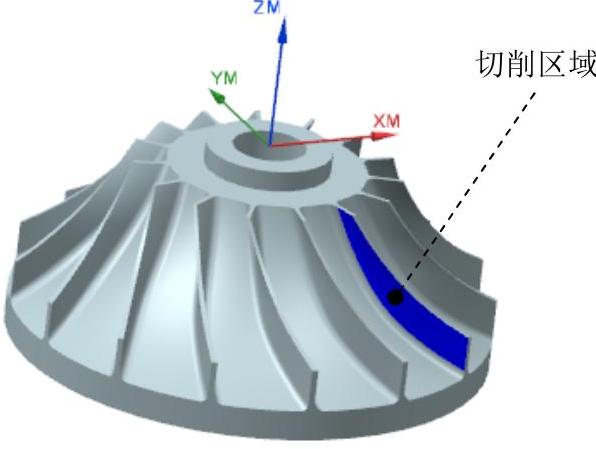

图5.5.18 选取切削区域

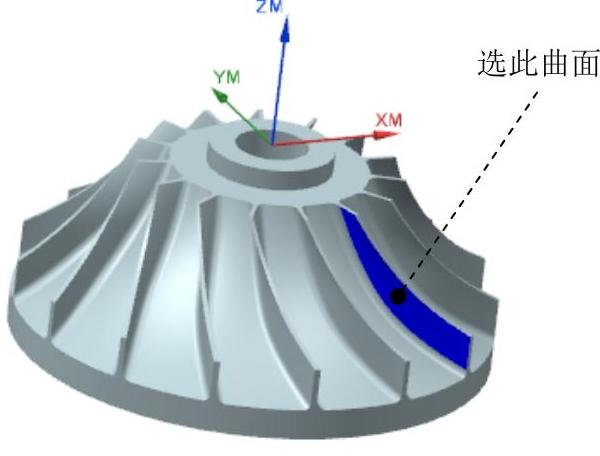

图5.5.19 选取驱动曲面
图5.5.20 选取切削方向
