二次电路主要有原理图、展开图和安装接线图3种表现形式。

1.二次电路的原理图

二次电路的原理图以整体的形式画出二次电路各设备及其连接关系，二次电路的交流回路、直流回路和一次电路有关部分都画在一起。

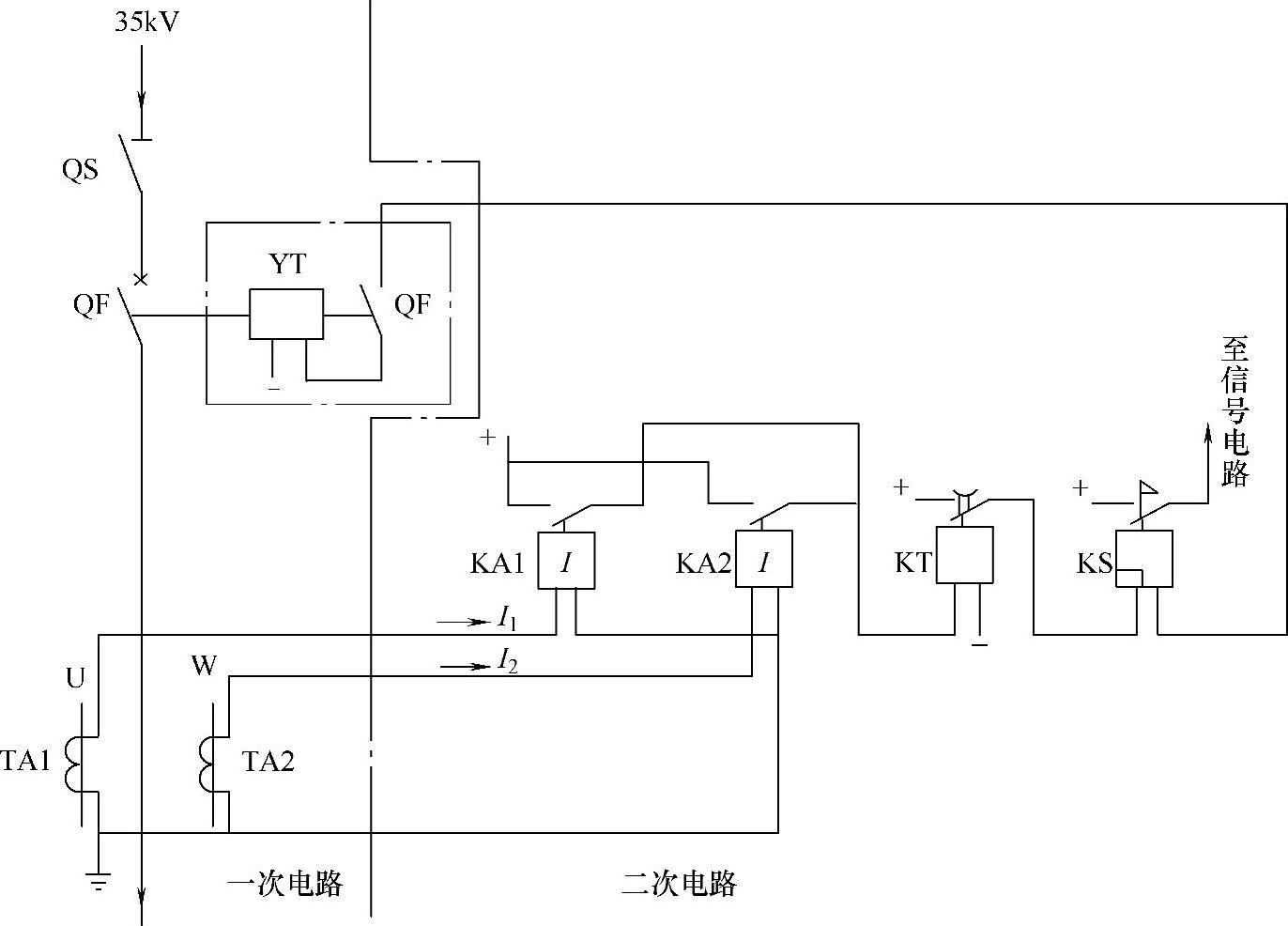

图8-14是一个35kV线路的过电流保护二次电路原理图。

图8-14 35kV线路的过电流保护二次电路原理图

当35kV线路的一次电路出现过电流时，以U相过流为例，它会使电流互感器TA1输出I₁电流增大，很大的I₁电流流经电流继电器KA1线圈（I₁电流的途径是：TA1线圈上→KA1线圈→TA1线圈下），KA1常开触头闭合，马上有电流流经时间继电器KT的线圈（电流途径是：直流电源+端→已闭合的KA1常开触头→KT线圈→直流电源-端），经过设定时间后，KT延时闭合常开触头闭合，有电流流过信号继电器KS的线圈（电流途径是：直流电源+端→已闭合的KT延时闭合常开触头→KS线圈→已闭合的断路器QF辅助常开触头→断路器跳闸线圈YT→直流电源-端），KS线圈通电后马上掉牌并使KS常开触头闭合，直流电源输出电流经KS常开触头流往信号电路的光牌指示灯，光字牌点亮指示“掉牌未复归”，断路器跳闸YT线圈通电使一次电路中的断路器QF跳闸，切断一次电路。

2.二次电路的展开图

二次电路的屏开图以分散的形式画出二次电路各设备及其连接关系，二次电路的交流回路、直流回路和一次电路有关部分都分开绘制。

图8-14中点画线右侧是35kV线路的过电流保护二次电路原理图，与其对应的展开图如图8-15所示。

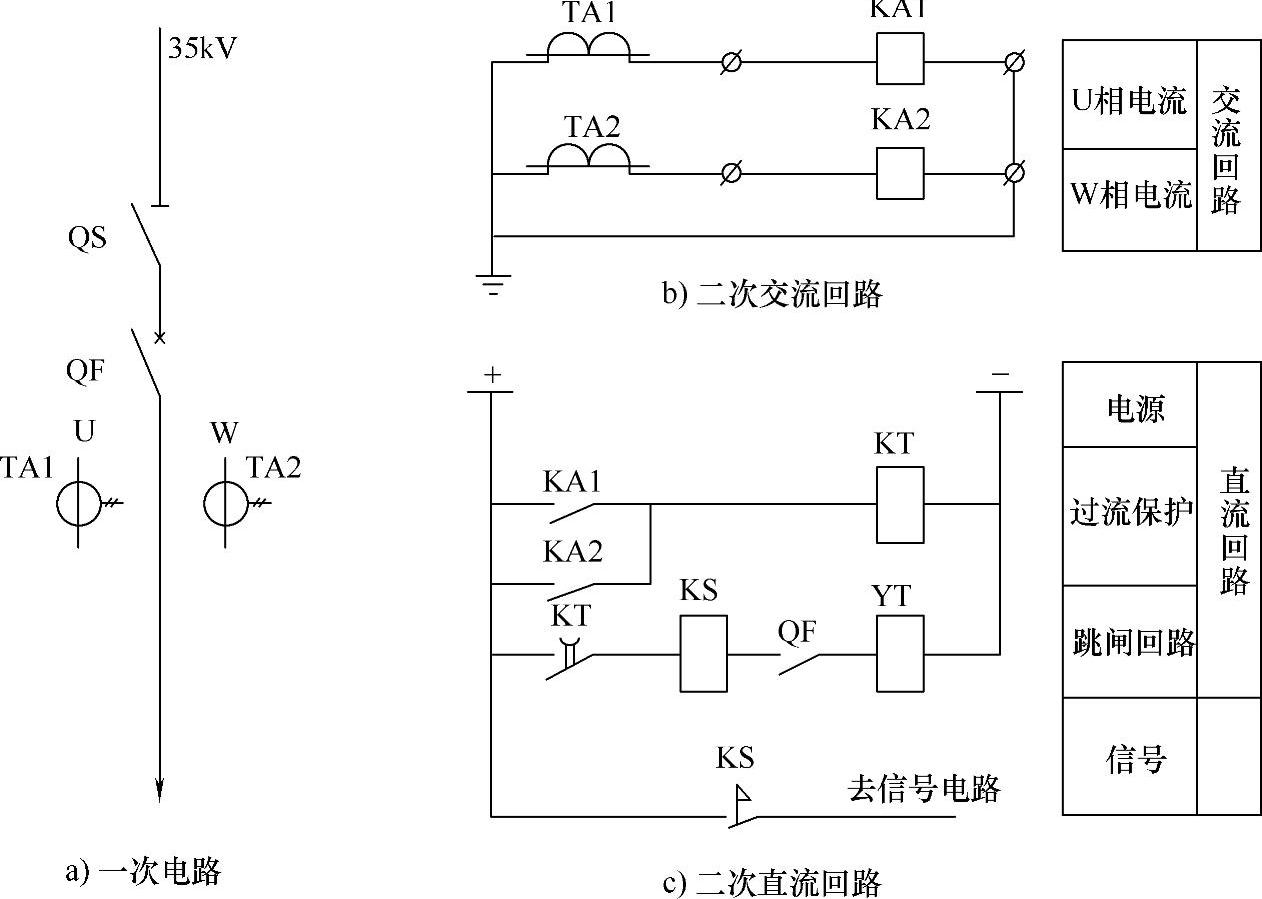

图8-15 35kV线路的过电流保护二次电路展开图

当图8-15a所示的一次电路U相出现过电流时，它会使图8-15b所示的二次交流回路中的TA1输出电流I₁增大，I₁电流流经电流继电器KA1线圈（I₁电流途径是：TA1线圈右→KA1线圈→TA1线圈左），KA1线圈吸合二次直流回路中的KA1常开触头，如图8-15c所示，马上有电流流经时间继电器KT的线圈（电流途径是：直流电源+端→已闭合的KA1常开触头→KT线圈→直流电源-端），经过设定时间后，KT延时闭合常开触头闭合，有电流流过信号继电器KS的线圈（电流途径是：直流电源+端→已闭合的KT延时闭合常开触头→KS线圈→已闭合的断路器QF辅助常开触头→断路器跳闸线圈YT→直流电源-端），KS线圈通电后马上掉牌并使KS常开触头闭合，直流电源经KS触头提供给光牌指示灯，光字牌点亮指示“掉牌未复归”，同时断路器跳闸YT线圈通电使一次电路中的断路器QF跳闸，切断一次电路。

3.二次电路的安装接线图

二次回路安装接线图是依据展开图并按实际接线而绘制的，是安装、试验、维护和检修的主要参考图。二次电路的安装接线图包括屏面布置图、端子排图和屏后接线图。

（1）屏面布置图

屏面布置图用来表示设备和器具在屏上的安装位置，屏、设备和器具的尺寸以及相互间的距离等均是按一定比例绘制。

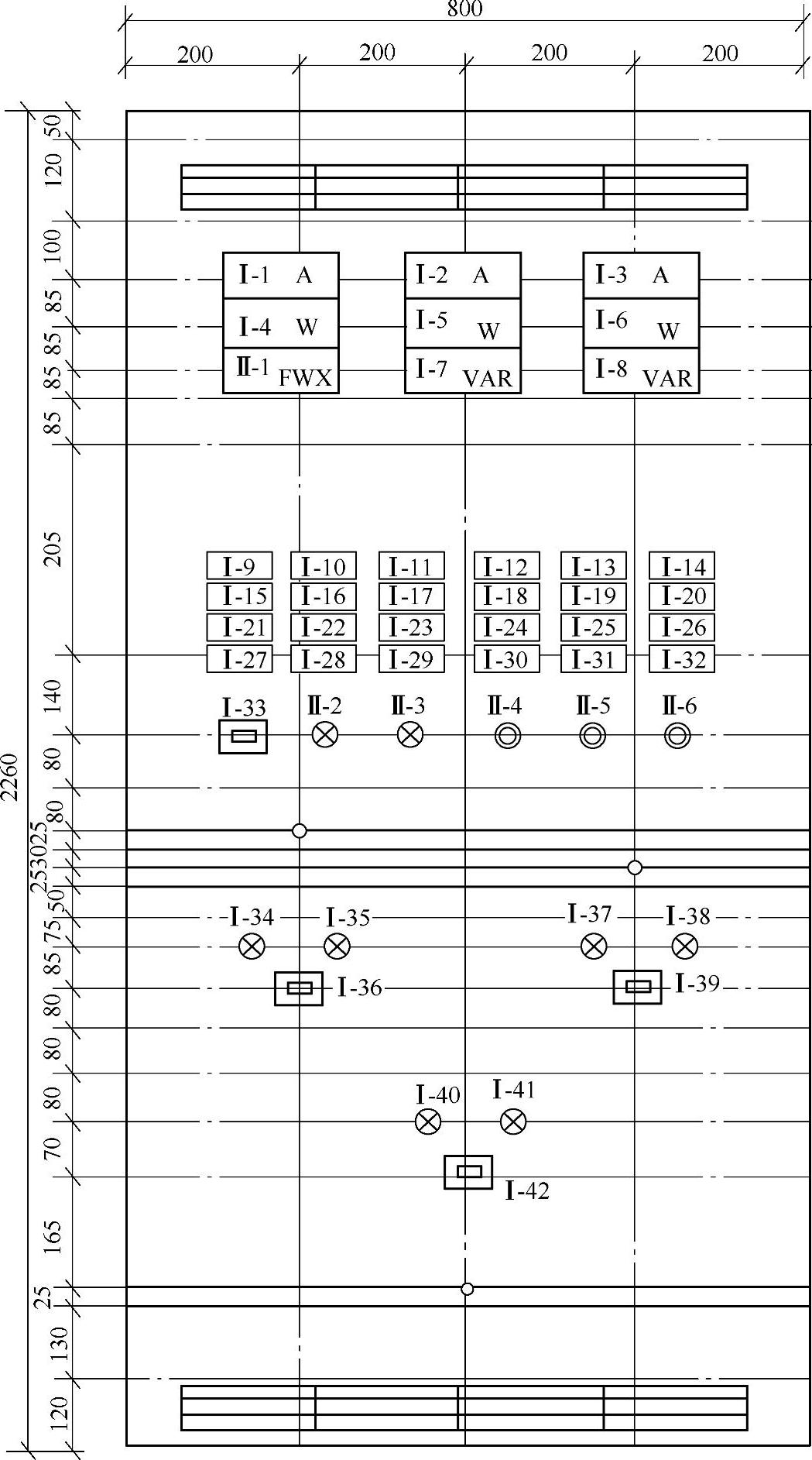

图8-16是某一主变压器控制屏的屏面布置图，在该图上画出测量仪表、光字牌、信号灯和控制开关等设备在屏上位置，这些设备在屏面图上都用代号表示，图上标注尺寸单位为mm（毫米）。为了方便识图时了解各个设备，在屏面图旁边会附有设备表，见表8-3。在识读屏面布置图时要配合查看设备表，通过查看设备表可知，布置图中的Ⅰ-1～Ⅰ-3均为电流表，Ⅰ-9～Ⅰ-32为显示电路各种信息的光字牌，Ⅱ-2、Ⅱ-3分别为红、绿指示灯。

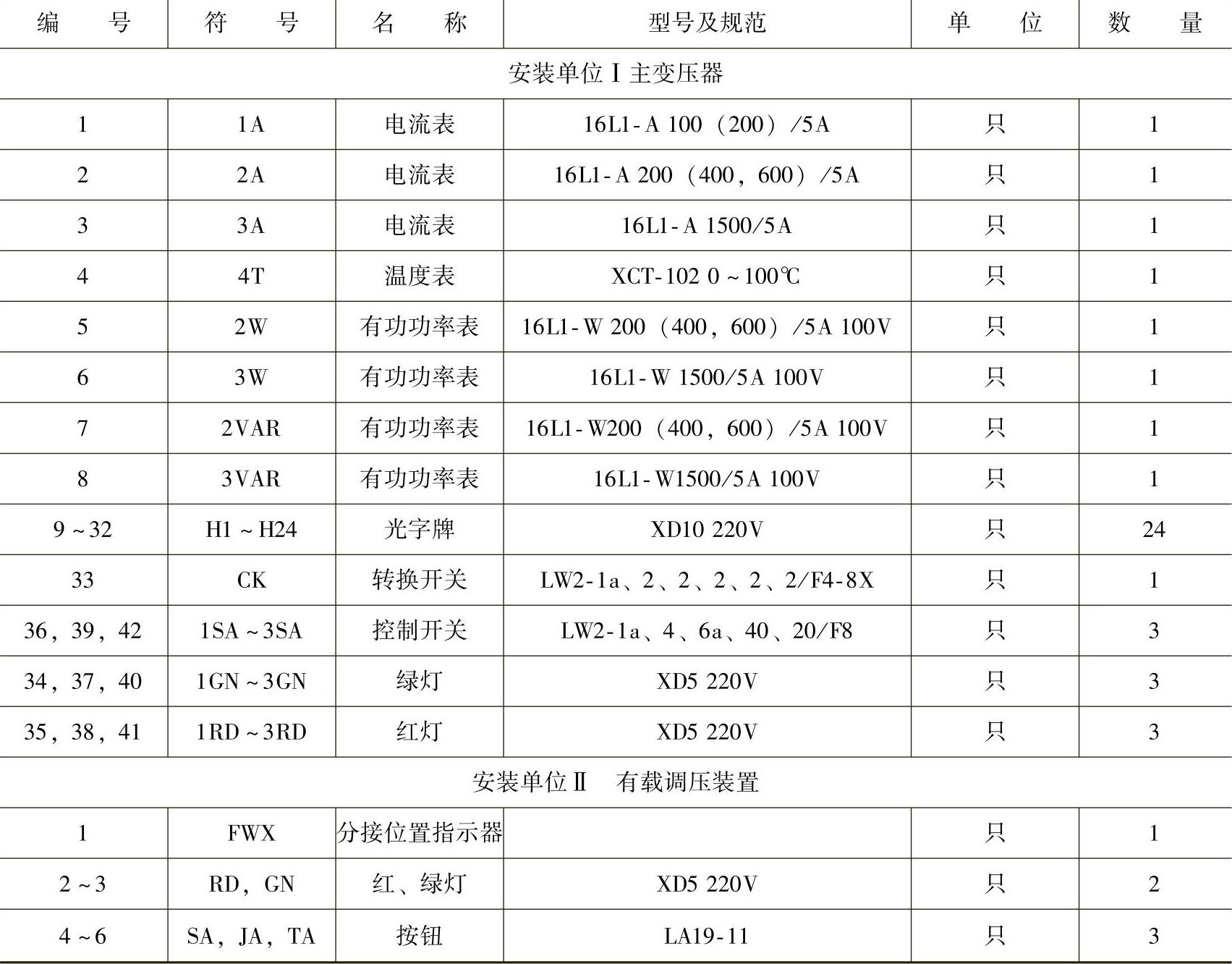

表8-3 设备表

图8-16 某一主变压器控制屏的屏面布置图

（2）端子排图

端子排用来连接屏内与屏外设备，很多端子组合在一起称为端子排。用来表示端子排各端子与屏内、屏外设备连接关系的图称为端子排接线图，简称端子排图。

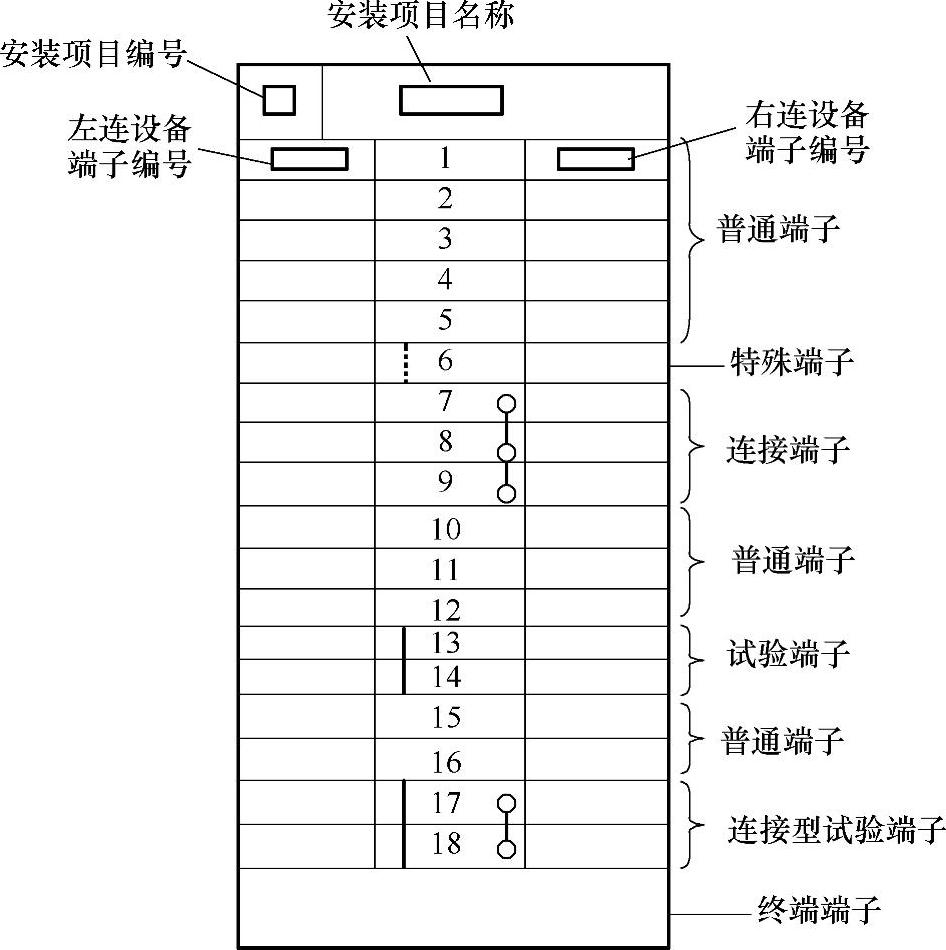

端子排图如图8-17所示，在端子排图最上方标注安装项目名称与编号，安装项目编号一般用罗马数字Ⅰ、Ⅱ、Ⅲ表示，端子排下方则按顺序排列各种端子，在每个端子左方标示该端子左方连接的设备编号，在右方标示端子右方连接的设备编号。(https://www.chuimin.cn)

在端子排上可以安装各类端子，端子类型主要有普通端子、连接型端子、试验端子、连接型试验端子、特殊端子和终端端子。各类端子说明如下：

1）普通端子：用来连接屏内和屏外设备的导线。

2）连接型端子：端子间是连通的端子，可实现一根导线接到一个端子，从其他端子分成多路接出。

3）试验端子：用于连接电流互感器二次绕组与负载，可以在系统不断电时，通过这种端子对屏上仪表和继电器进行测试。

4）连接型试验端子：用在端子上需要彼此连接的电流试验电路中。

5）特殊型端子：可以通过操作端子上的绝缘手柄来接通或切断该端子左、右侧导线的连接。

6）终端端子：安装在端子排的首、中、末端，用于固定端子排或分隔不同的安装项目。

图8-17 端子排图

图8-18 屏后接线图的设备表示方法

（3）屏后接线图

屏面布置图用来表明各设备在屏上的安装位置，屏后接线图是用来表示屏内各设备接线的电气图，包括设备之间的接线和设备与端子排之间的接线。

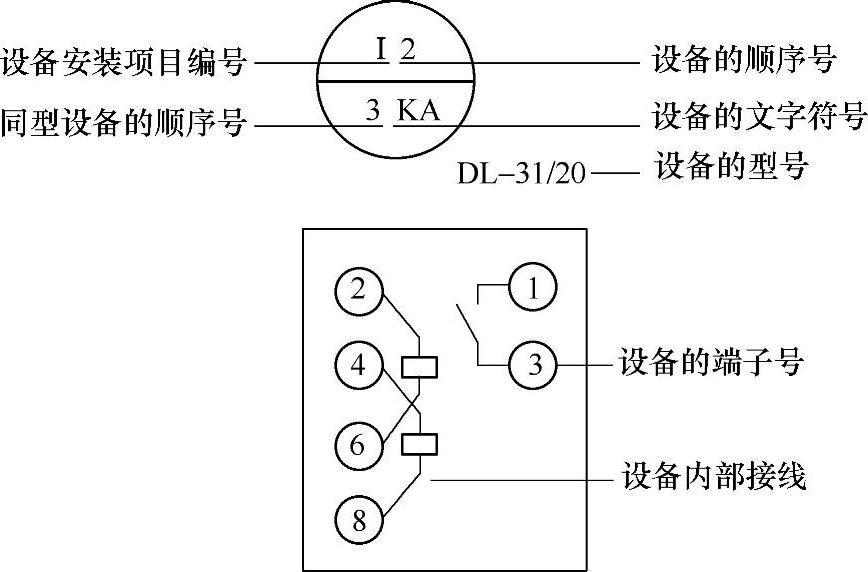

1）屏后接线图的设备表示方法。在屏后接线图中，二次设备的表示方法如图8-18所示，设备编号、设备顺序号和文字符号等应与展开图和屏面布置图一致。

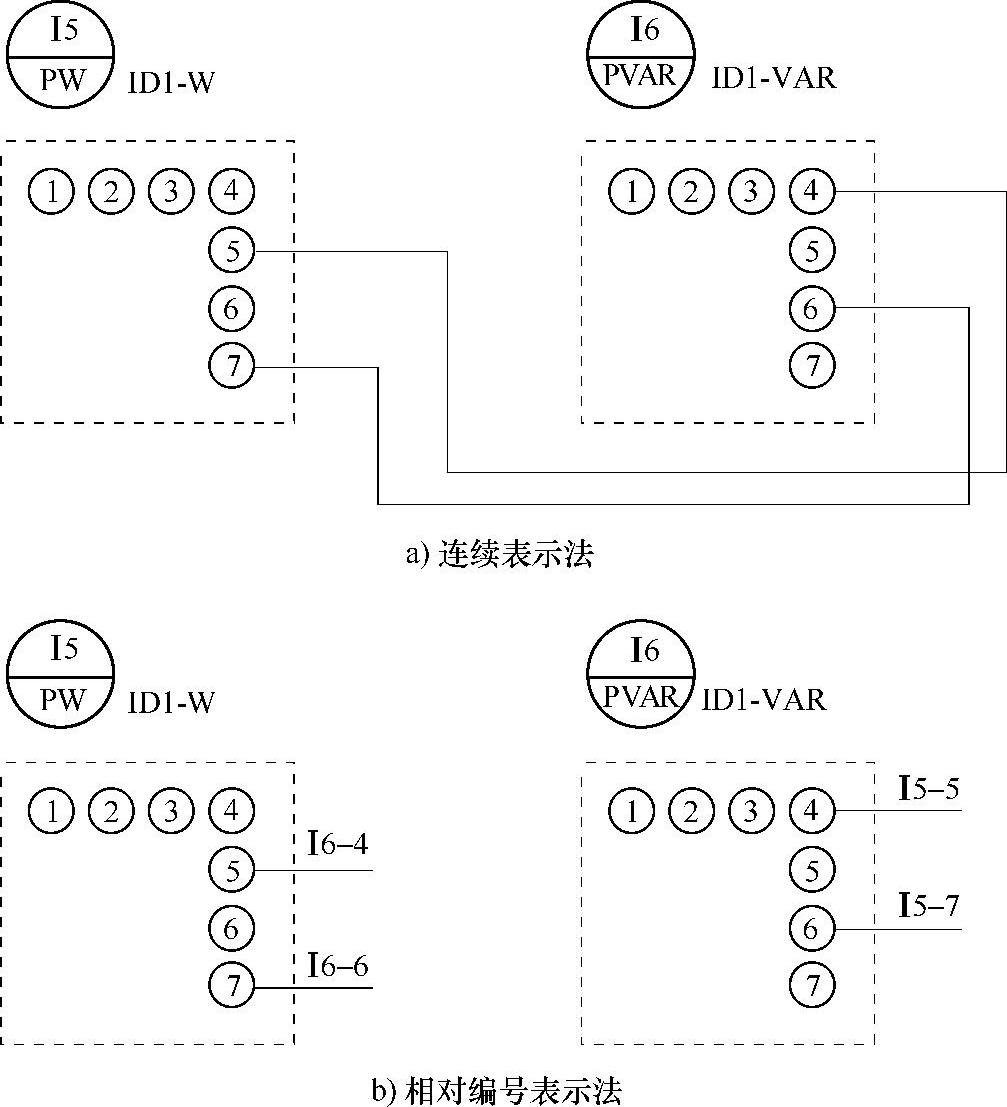

2）屏后接线图的设备连接表示方法。在屏后接线图中，二次设备连接的表示方法主要有连续表示法和相对编号表示法，相对编号表示法使用更广泛。连续表示法是在设备间画连续的连接线表示连接，相对编号表示法不用在设备之间画连接线，只要在设备端子旁标注其他要连接的设备端子编号。屏后接线图的设备连接表示法如图8-19所示，图8-19a采用连续表示法，图8-19b采用相对编号表示法，两者表示的连接关系是一样的。

图8-19 屏后接线图的设备连接表示法

4.二次电路的安装接线图识图实例

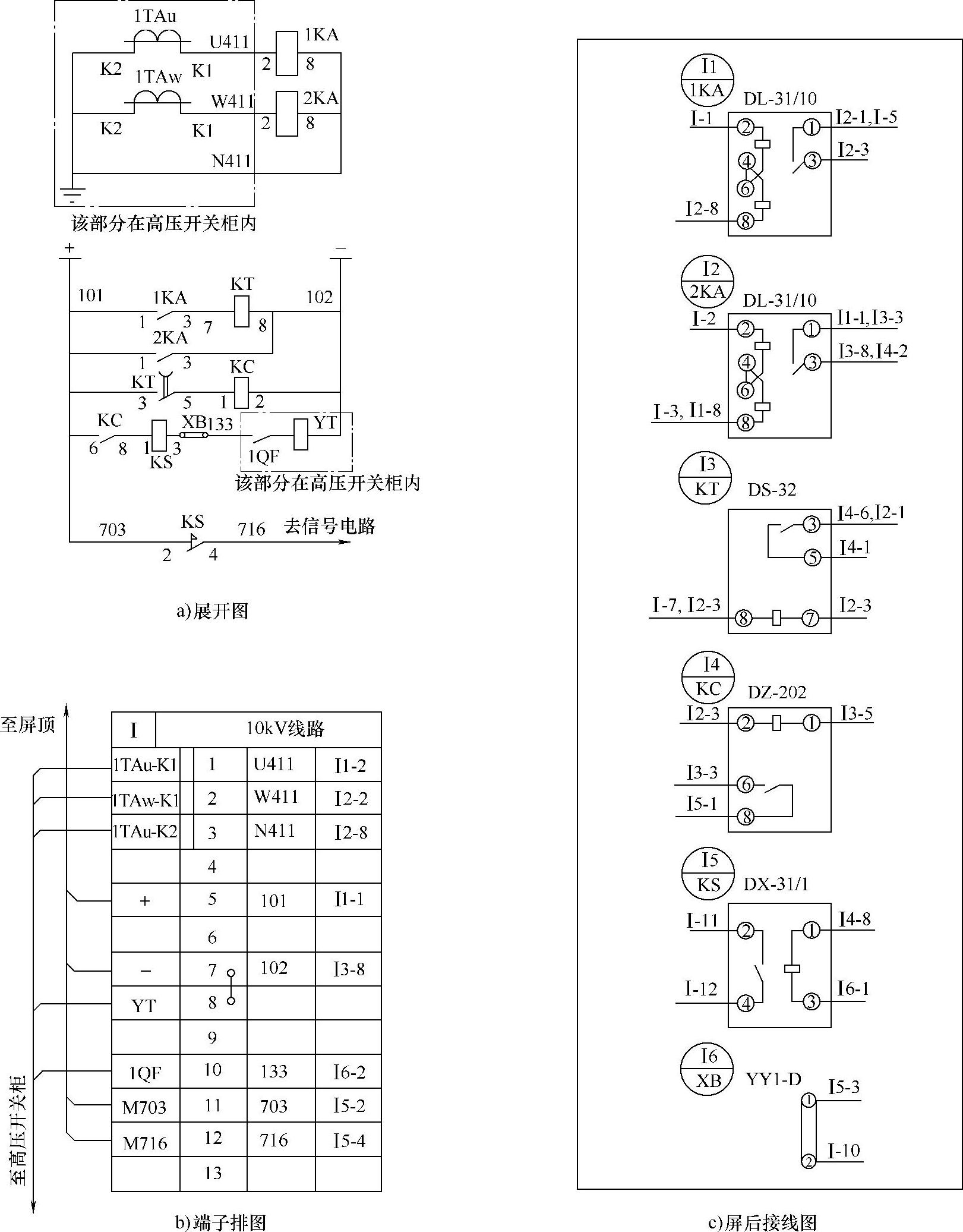

下面以图8-20所示的10kV线路的过电流保护二次电路为例来说明接线图的识图，图8-20a为二次电路的展开图，图8-20b端子排图，图8-20c为屏后接线图。

高压开关柜内的电流互感器1TAu、1TAw的K1端和接地端通过导线分别接到本配电屏端子排的1、2、3号端子（试验端子），1号端子右边标有Ⅰ1-2，表示该端子往屏内接到电流继电器1KA（编号为Ⅰ1）的2脚，在1KA的2脚旁标有Ⅰ-1，表示该脚与端子排（编号为Ⅰ）的1号端子连接，在2KA的8脚旁标有Ⅰ-3和Ⅰ1-8，表示2KA的8脚同时与端子排3号端子和1KA的8脚连接。

由屏顶单元送来的直流电源正、负电源线分别接到端子排的5、7号端子，5号端子右边标有Ⅰ1-1，表示该端子往屏内接到1KA的1脚，端子排7号端子右边标有Ⅰ3-8，表示该端子往屏内接到KT（编号为Ⅰ3）的8脚，端子排7、8号端子为连接型端子，即7、8号端子是连通的。断路器跳闸线圈的电流途径（反向）是：屏顶直流电源的负极→7号端子→8号端子→高压开关柜内的断路器跳闸YT线圈→断路器辅助触头1QF→端子排的10号端子→屏内连接片XB（编号为Ⅰ6）的2脚→XB的1脚→信号继电器KS（编号为Ⅰ5）的3脚→KS的1脚→控制继电器KC（编号为Ⅰ4）的8脚→KC的6脚→时间继电器KT（编号为Ⅰ3）的3脚→2KA（编号为Ⅰ2）的1脚→1KA（编号为Ⅰ1）的1脚→端子排的5号端子→屏顶直流电源的正极。

图8-20 10kV线路的过电流保护二次电路的接线图

信号继电器KS的常开触头用于在过电流时接通信号电路进行报警，其电流途径是：屏顶直流电源的正极→端子排的11号端子→屏内KS（编号为Ⅰ5）的2脚→KS内部触头→KS的4脚→端子排的12脚→屏顶信号电路。
