随着液压传动系统控制流量的不断增大，电磁换向阀已不能满足系统的要求。现应用更多的是将电磁阀与液动阀组合安装成一体，由电磁阀来控制液动阀，相当于单独电磁阀相同的控制功能。

1.电液动换向阀的组成及其特点

电液动换向阀主要由电磁阀和液动换向阀两部分组成。其具有换向速度易于控制、换向过程平稳、无冲击等优点，被广泛应用于大流量液压系统中。

2.液压传动系统的元件

液压传动系统的元件有4种主要元件，即液压泵为系统提供动力的元件；液压缸或液压马达-执行系统命令的元件；各种电磁阀如压力控制阀、流量控制阀和方向控制阀控制系统各种动作的元件；油箱、滤油器等系统的辅助元件。其中各种控制阀的代表符号见图1-59。

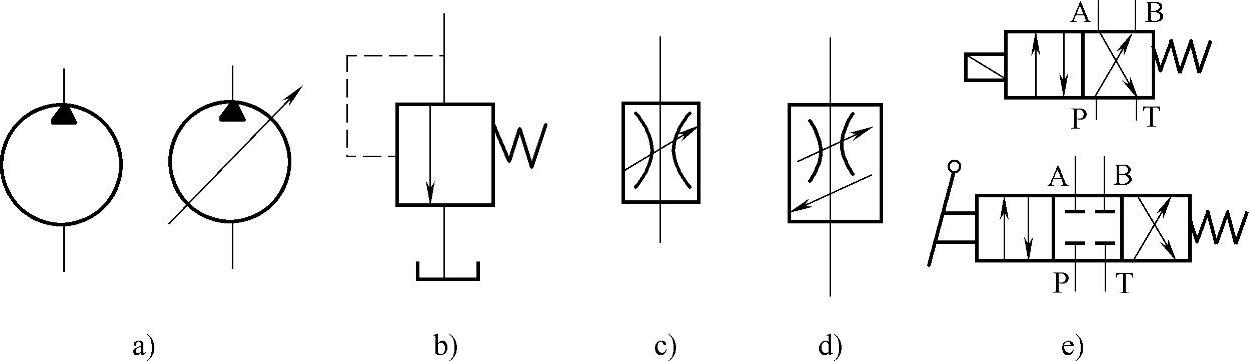

图1-59 几种控制阀的代表符号

注意：各种控制阀的代表符号只表示其各自的职能，不表示其结构和参数。

图1-59a是液压泵的代表符号。其中，有箭头代表变量泵；无箭头的代表定量泵。

图1-59b是溢流阀的代表符号。其中，方格相当于阀芯；箭头表示工作通道；两侧直线代表进出管路；虚线代表控制油路。当控制油路的压力超过弹簧力时，阀芯移动使阀芯上的通道进出管路接通，让多余工作液溢回油箱，达到控制系统压力的目的。

图1-59c是节流阀的代表符号。其中，方格中的两圆弧所形成的缝隙代表节流孔道，倾斜的箭头代表节流孔大小可以调节，即通过节流阀的流量可以进行调节。

图1-59d是调速阀的代表符号。调速阀是一个组合阀，其工作时能够保持阀体中的节流阀前后压力差恒定，使流经节流阀的流量不随负载变化而变化，执行元件的运动速度保持稳定。(https://www.chuimin.cn)

图1-59e是换向阀的代表符号。其中，方格数代表其是几位阀，一般有2、3个工作位置；方格内的“↑”代表工作液通道的符号；“⊥”代表阀内通道堵塞。这些符号在一个方格内与方格的交点数代表阀的通路数，即图e上部分是两位阀，下部分是三位阀。图中三位阀是手动换向阀，两位阀是电磁换向阀。当电磁铁通电时，阀芯被推向右边，P与A通，T与B通；当电磁铁断电时，阀芯被弹簧推向左边，P与B通，T与A通。其中阀口P为进油口，A与B为工作油口，T为回油口。

3.电液动换向阀的代表符号

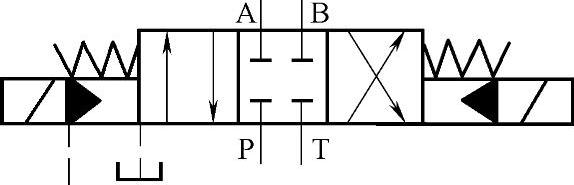

电液动换向阀的代表符号见图1-60。
