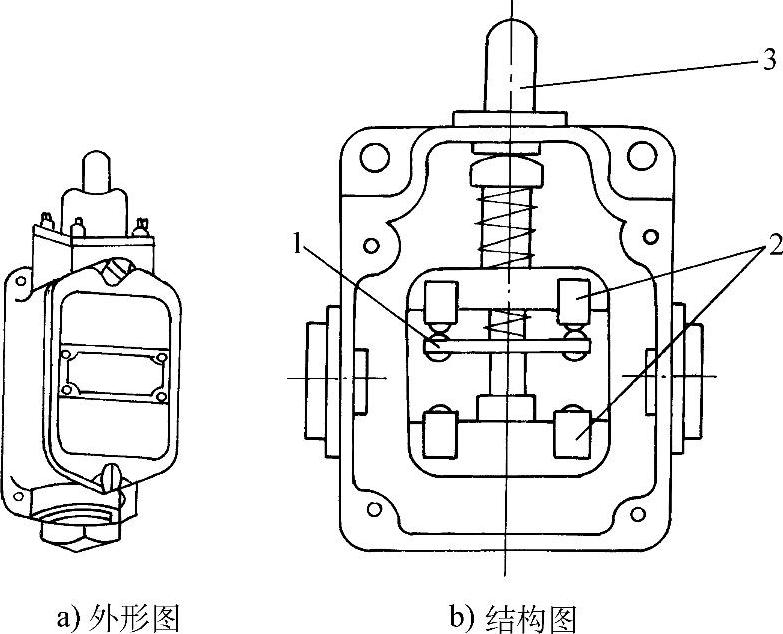

图1-12 直动式行程开关

1—动触头 2—静触头 3—推杆

行程开关又称位置开关或限位开关。它的动作过程和作用与按钮相同，其特点是不靠手按，而是利用生产机械某些运动部件碰撞，使其触头动作并发出控制指令的主令电器。同时它又将机械位移转变为电信号去切换电路，实现对机械运动部件的运动方向、行程大小的控制及限位保护。

1.分类

行程开关的种类很多，按其控制方式可分为机械式和电子式；按其结构可分为直动式（按钮式）、转动式（滚轮式）和微动式；按其复位方式可分为自动复位和非自动复位；按其触头性质可分为有触头式和无触头式等。

2.结构

（1）机械式行程开关

机械式行程开关的型号有多种，它所具有的触头对数也有多有少，但其基本结构大致相同，区别仅在于使行程开关动作的传动装置有所不同。其结构主要分为三部分：操作机构、触头系统和外壳。具体结构及外形见图1-12～图1-14。

（2）电子式行程开关

电子式行程开关是由电子电路与其他元件组成的感测头和触头系统组成的。与机械式行程开关的最大区别是无触头，由此得名无触头行程开关，又称接近开关（有关的内容将在课题4中介绍）。(https://www.chuimin.cn)

3.选用

行程开关主要根据机械运动和位置、对其触头数目和要求来选择：当机械运动部件，即撞块的运动较快时，可选用直动式（按钮式）行程开关；当机械运动部件即撞块的运动较慢时，可选用转动式（滚轮式）行程开关；当机械运动部件的动作极限行程和动作压力均很小时，或在一些小型机构中，可选用微动式行程开关；当要求精确控制机械运动部件的运动和位置时，可选用电子式行程开关。

行程开关的图形符号和文字符号见图1-15。

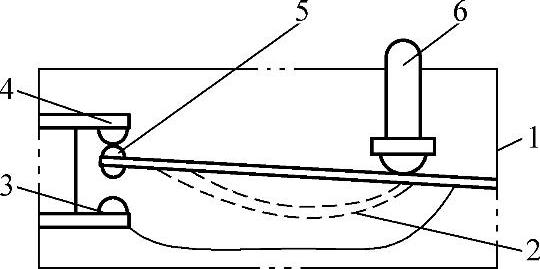

图1-13 微动式行程开关结构

1—壳体 2—弓簧片 3、4—静触头 5—动触头 6—推杆

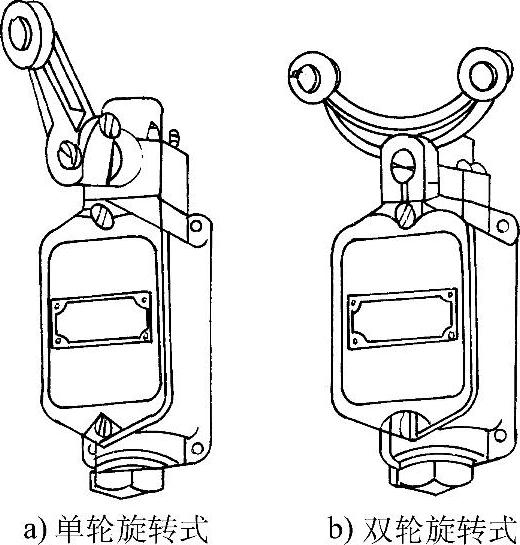

图1-14 转动式行程开关结构

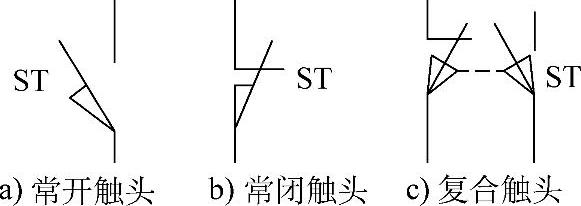

图1-15 行程开关的图形符号和文字符号
