刀开关俗称闸刀开关，是一种结构最简单而应用最广泛的手动电器。

在低压电路中，一般用来将电路与电源隔离，或作为不频繁接通和分断电路之用。

刀开关主要由操作手柄、动触刀、静触座和绝缘底座等组成。其依靠手动来实现动触刀插入或脱离静触座的控制。按触刀数可分为单极、双极和三极。刀开关的图形符号和文字符号见图1-1。

常用的刀开关一般都是与熔丝或熔断器组成具有保护作用的开关电器，实现对电路的控制和保护。

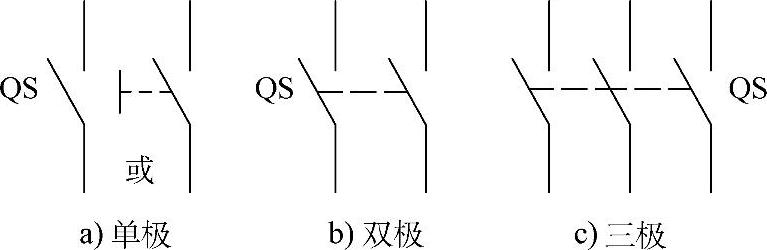

图1-1 刀开关的图形符号和文字符号

1.开启式负荷开关（俗称瓷底胶盖闸刀开关）

（1）结构

HK系列开启式负荷开关由刀开关和熔丝（俗称保险丝）组合而成，瓷底板上装有进线座、静触头、熔丝、出线座及刀片式的动触头，上面罩有两块胶盖，以保证操作者不会触及带电部位及在分断电路时产生的电弧可能对人体造成的灼伤。其结构及外形见图1-2a。

图1-2 HK系列开启式负荷开关

1—胶盖 2—胶盖固定螺钉 3—进线座 4—静触座 5—熔丝 6—瓷底 7—出线座 8—动触刀 9—瓷柄

（2）选用

开启式负荷开关的选择主要根据电源种类、电压等级、电动机功率、所需极数和使用场所来选择。其适用于额定电压为交流380V或直流440V、额定电流小于60A的电器装置。例如，用于照明电路时，可选用额定电压为250V、额定电流等于或大于电路工作电流的双极开关；用于控制功率小于5.5kW的三相异步电动机的直接起动和停止时，可选用额定电压为380V或500V、额定电流等于或大于该电动机额定电流3倍的三极开关。

注意，对带有较大负载的刀开关进行拉闸或合闸时，动作要迅速，以减少电弧对刀片的灼伤。

（3）安装(https://www.chuimin.cn)

在安装开启式负荷开关时，合闸状态下的手柄必须向上，以防止动触刀松动或其他原因引起自动合闸，造成触电事故。电源进线应接在静触座的接线端子上，负载应接在出线座上的接线端子上，这样接线可使拉闸后，动触刀和熔丝都不带电，保证操作者在连接负载或更换熔丝时的安全。

开启式负荷开关的图形符号和文字符号见图1-2b。

2.封闭式负荷开关（俗称铁壳开关）

（1）结构

常用的HH系列封闭式负荷开关由刀开关、熔断器、灭弧装置、操作机构及金属外壳组成，其中3个动触刀固定在一根绝缘轴上，由手柄操作。封闭式负荷开关是因其外壳为金属而得名的，其具体结构见图1-3。

（2）特点

为保证操作者的安全，在开关的铁壳上装有机械联锁装置，当箱盖打开时，无法合上动触刀；动触刀合上后，箱盖不能打开。为防止动触刀刃被电弧烧蚀，在手柄转轴与底座之间装有一个速断弹簧，促使动触刀分、合闸的速度加快，以利于迅速灭弧。

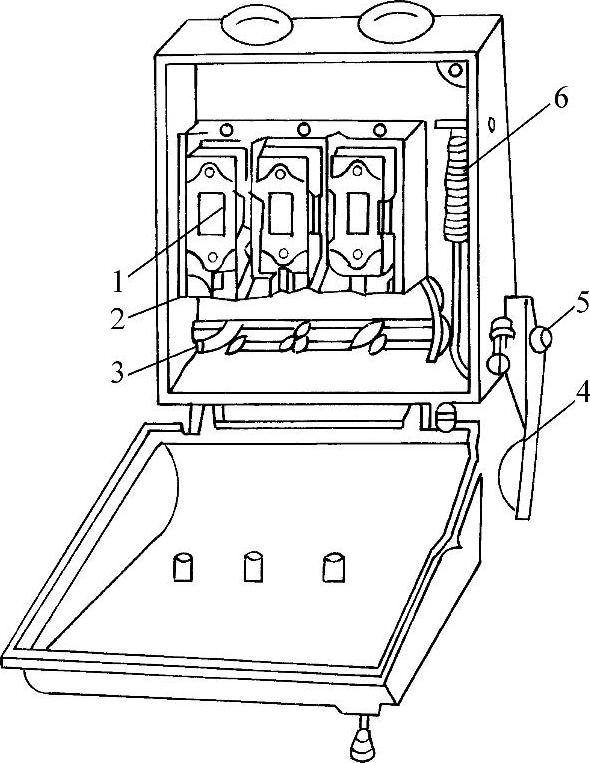

图1-3 封闭式负荷开关

1—熔断器 2—夹座 3—动触刀 4—手柄 5—转轴 6—速动弹簧

（3）选用

封闭式负荷开关要根据电源种类、电压等级、电动机功率及使用场合来选择。它适用于各种配电设备中，手动不频繁地接通和分断负载电路或控制小功率三相异步电动机的直接起动与停止。

安装时，其外壳应可靠接地，以防漏电造成触电事故。

封闭式负荷开关的图形符号和文字符号见图1-2b。
