1.分类

接触器种类的划分有几种，按其主触头控制的电流种类可分为交流接触器和直流接触器，机床上应用最多的是交流接触器；按其主触头的数目可分为单极、两极、三极、四极和五极，直流接触器通常为前两种，交流接触器通常为后三种。常用的接触器见图1-20和表1-3。

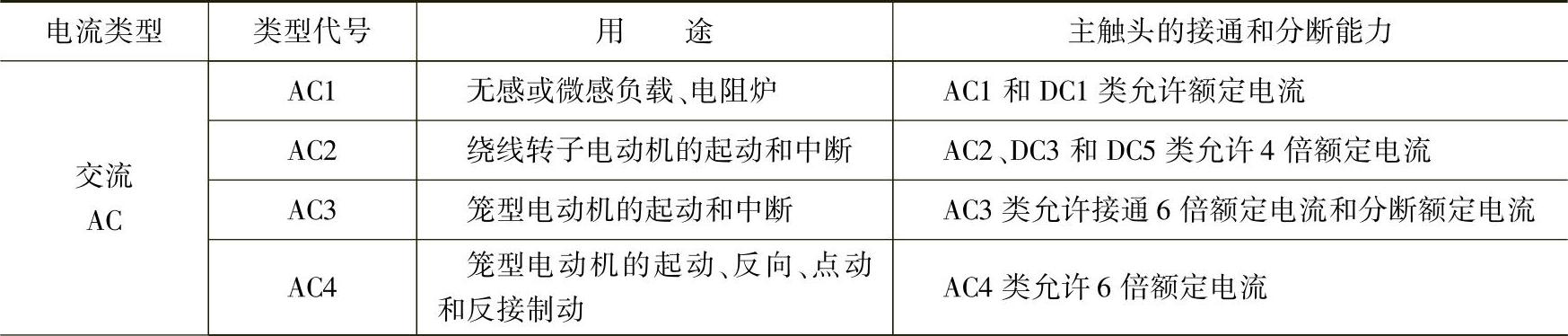

表1-3 常用接触器使用类型及其用途

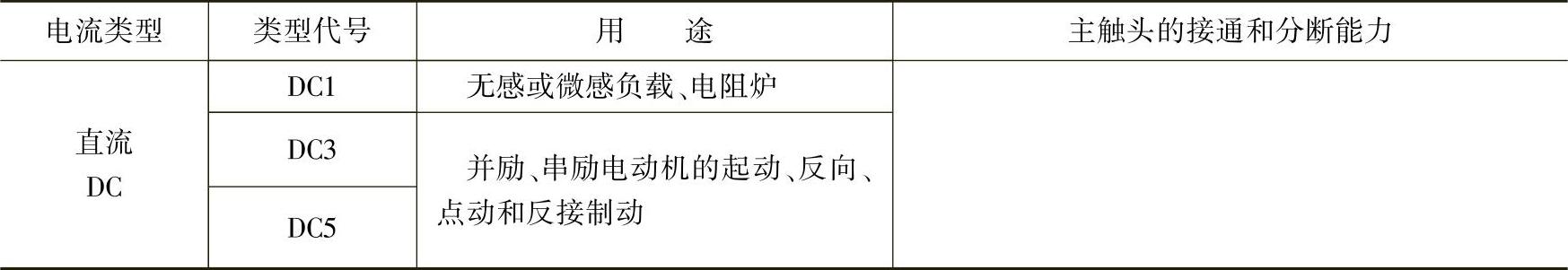

（续）

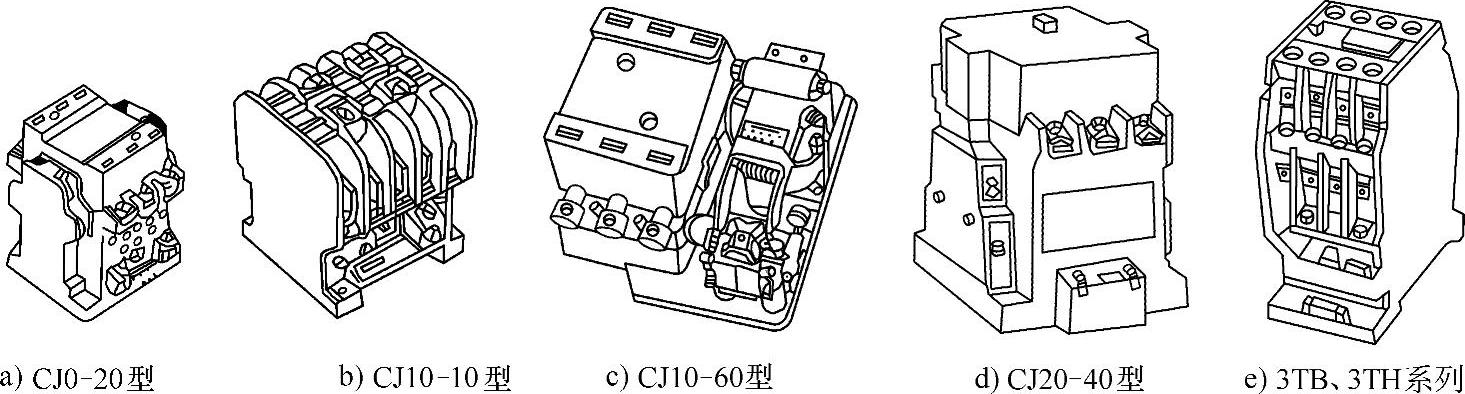

图1-20 各种交流接触器

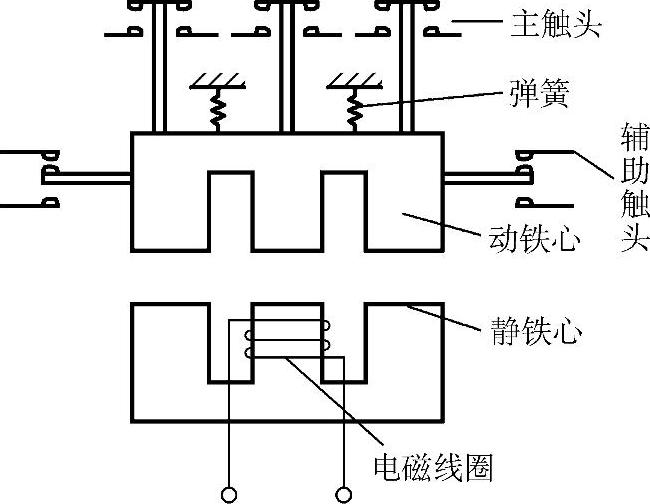

图1-21 交流接触器结构示意图

2.结构

目前最常用的接触器是电磁式接触器，它是由电磁机构、触头系统、灭弧装置和其他部件组成的。

（1）交流接触器

交流接触器的结构见图1-21。(https://www.chuimin.cn)

1）电磁机构

电磁机构由线圈、动铁心（衔铁）和静铁心组成。其线圈用较粗一点的漆包线绕制成匝数较少，且粗而短的圆筒形；其铁心由硅钢片叠压而成，避免铁心由于涡流和磁滞损耗造成过热，大多数交流接触器采用衔铁直线运动的双E形直动式的电磁机构，也有采用衔铁绕轴转动式的电磁机构。另外，在铁心端面上装有短路环，其用于减少或消除交流接触器吸合时产生的振动和噪声。

2）触头系统

触头系统包括主触头和辅助触头。主触头有三对、四对或五对，构成常开触头，用于通断主电路；辅助触头一般有常开和常闭各两对，用在控制电路中起自锁或互锁作用。

3）灭弧装置

主触头电流在20A及其以上的接触器都装有灭弧装置。对于较小容量的接触器，常采用双断口桥形触头以利灭弧，其上有陶土灭弧罩；对于大容量的接触器常采用纵缝灭弧罩及栅片灭弧结构，用来迅速熄灭主触头在接通、断开负载电路时所产生的电弧，保护触头不受电弧灼伤。

4）其他部件

包括反作用弹簧、触头压力弹簧、缓冲弹簧、传动机构及外壳等。

（2）直流接触器

直流接触器与交流接触器在结构上基本相同。不同的地方有：其铁心由整块软钢制成，不存在发热问题；其线圈用细的漆包线绕制成匝多且长而薄的圆筒形，与铁心直接接触，易于散热；直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置；小功率直流接触器的触头无主辅之分。

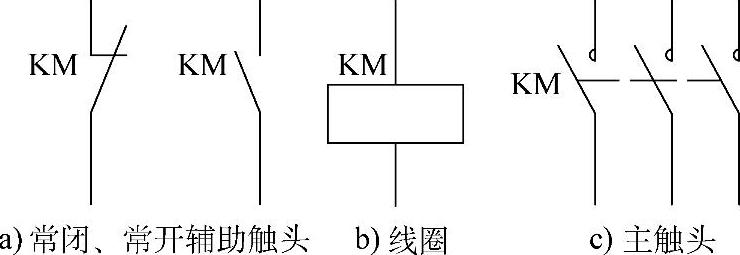

接触器的图形符号和文字符号见图1-22。
