汽车制动系统结构概述
【摘要】：相关知识制动系统总体结构认识制动系统的功用汽车制动系统的功用是：①按照需要使汽车减速或在最短距离内停车；②下坡行驶时保持车速稳定；③使停驶的汽车可靠驻停。操纵制动系统所需的力不应过大。连续制动时，制动鼓和制动蹄上的摩擦片因高温引起的摩擦系数下降要小；打湿后恢复要快。图8.1所示为行车制动系统的基本组成。②认识制动系统整体结构，识别各机构及系统的组成，确定主要部件安装位置。
能力标准
学完本任务，你应获得以下能力：
①能正确识别制动系统各部件及安装位置。
②能正确识别制动器类型。
任务描述
请以下列任务为指导，完成相关知识的学习和实施练习：
①识别制动系统各部件及安装位置。
②识别各类制动器。
相关知识
制动系统总体结构认识
（1）制动系统的功用
汽车制动系统的功用是：①按照需要使汽车减速或在最短距离内停车；②下坡行驶时保持车速稳定；③使停驶的汽车可靠驻停。
（2）对制动系统的要求
为保证汽车能在安全的条件下发挥高速行驶的能力，制动系统必须满足以下要求：
①具有良好的制动效能。迅速减速直至停车的能力。
②操纵轻便。操纵制动系统所需的力不应过大。
③制动稳定性好。制动时，前后车轮制动力分配合理，左右车轮上的制动力矩基本相等，使汽车制动过程中不跑偏、不甩尾。
④制动平顺性好。制动力矩能迅速而平稳地增加，也能迅速而彻底地解除。
⑤散热性好。连续制动时，制动鼓和制动蹄上的摩擦片因高温引起的摩擦系数下降要小；打湿后恢复要快。
⑥对带有挂车的制动系统，还要求挂车的制动作用略早于主车，挂车自行脱挂时能自动进行应急制动。
（3）制动系统的基本组成
制动系统按功能的不同，可分为行车制动系统，驻车制动系统，以及应急制动、安全制动和辅助制动系统。按照制动能源分类，汽车制动系统又可分为人力制动系统、动力制动系统和伺服制动系统。人力制动系统是以驾驶员的肌体作为唯一制动能源的制动系统；动力制动系统是完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的制动系统；伺服制动系统是兼用人力和发动机动力进行制动的制动系统。
1）行车制动系统
行车制动系统用于使行驶中的车辆减速或停车，制动器安装在全部的车轮上，通常由驾驶员用脚操纵。
2）驻车制动系统
驻车制动系统用于使停驶的汽车驻留原地，通常由驾驶员用手操纵。
3）应急制动、安全制动和辅助制动系统
应急制动装置是用独立的管路控制车轮的制动器作为备用系统，其作用是当行车制动装置失效的情况下保证汽车仍能实现减速或停车。
安全制动装置是当制动气压不足时起制动作用，使车辆无法行驶。
辅助制动装置是为了下长坡时减轻行车制动器的磨损而设，其中利用发动机排气制动应用最广。
（4）制动系统的组成及工作原理
行车制动系统由车轮制动器和液压传动机构两部分组成。图8.1所示为行车制动系统的基本组成。
车轮制动器的旋转部分是制动鼓8，它固定于轮毂上，与车轮一起旋转。固定部分是制动蹄10和制动底板11等。制动蹄上铆有摩擦片，其下端套在支承销上，上端用复位弹簧拉紧压靠在制动轮缸6的活塞上。支承销和轮缸都固定在制动底板上，制动底板用螺钉与转向节凸缘（前桥）或桥壳凸缘（后桥）固定在一起。制动蹄靠液压轮缸使其张开。
不制动时，制动鼓的内圆柱面与摩擦片之间保留一定间隙，制动鼓可以随车轮一起旋转。
制动时，驾驶员踩下制动踏板，主缸推杆便推动制动主缸活塞3前移，迫使制动液经管路进入轮缸，推动轮缸活塞7向外移动，使制动蹄克服复位弹簧的拉力绕支承销转动而张开，消除制动蹄与制动鼓之间的间隙后压紧在制动鼓上。此时，不旋转的制动蹄摩擦片对旋转的制动鼓就产生一个摩擦矩，其方向与车轮的旋转方向相反。制动鼓将此力矩传到车轮后，由于车轮与路面的附着作用，车轮即对路面作用一个向前的圆周力Fμ，与此相反，路面会给车轮一个向后的反作用力，这个力就是车轮受到的制动力FB。各车轮制动力的总和就是汽车受到的总的制动力。
放松制动踏板，在复位弹簧的作用下，制动蹄与制动鼓的间隙又得以恢复，从而解除制动。
图8.1 制动系统的组成及工作原理
1—制动踏板；2—主缸推杆；3—主缸活塞；4—制动主缸；5—油管；6—制动轮缸；7—轮缸活塞；8—制动鼓；9—摩擦片；10—制动蹄；11—制动底板；12—支承销；13—制动蹄复位弹簧
任务实施
实施要求
☞任务目标与要求
①小组成员分工协作，利用汽车维修手册及实训资料，依据任务工作单制订工作计划，并通过小组自评或互评检查工作计划。
②认识制动系统整体结构，识别各机构及系统的组成，确定主要部件安装位置。
☞注意事项
在任务实施过程中，严格遵守相关实验实训制度和规范的要求，注意职场健康与安全需求，做好废料的处理，并保持工作场所的整洁。
实施步骤
☞准备工作
①小组接受工作任务，准备实训车辆、实训模型、维修手册等配套器材，清理场地，做好实施准备工作。
②组长带领组内成员阅读任务工作单，查阅相关手册或指导书，合理分工，制订任务计划，并检查计划有效性。
☞实施步骤
①依照任务工作单的引导，查找和记录所用车辆的型号，分析制动器的类型，并填写任务工作单。
②依照任务工作单的引导，观察认识所用制动器解剖模型的主要机构及系统组成，查找各主要部件的安装位置，并填写任务工作单。
☞评估总结
①回答指导教师提问，并接受指导教师相关考核。
②对本次任务完成过程及效果进行自我评价和小组互评，填写任务工作单。
③清洁工作场所，清点归还相关工具设备，完成本次任务。

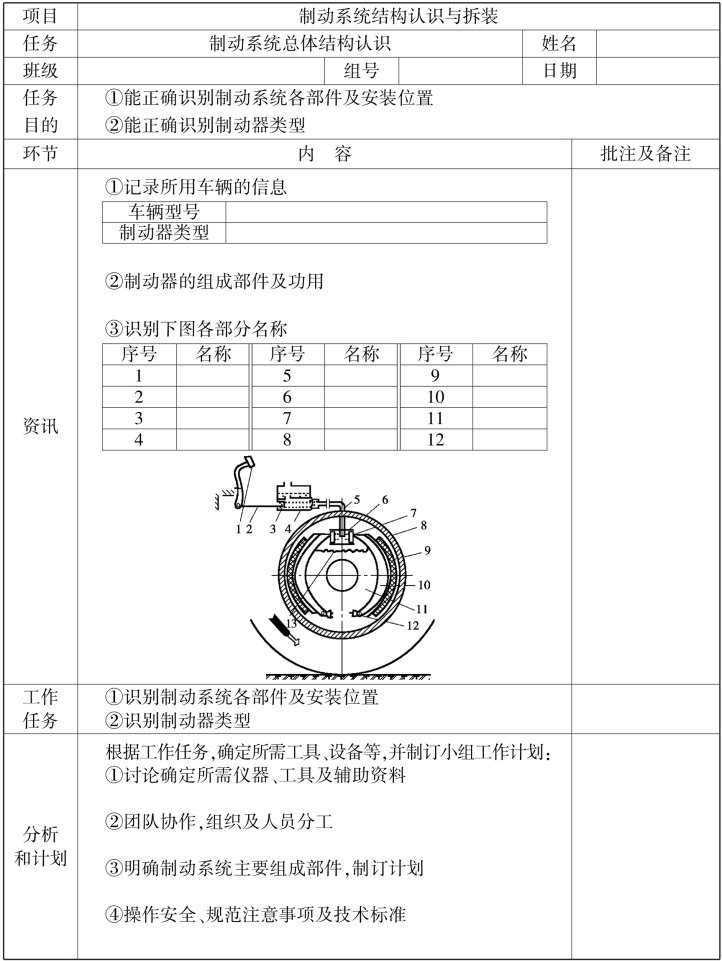

任务工作单
