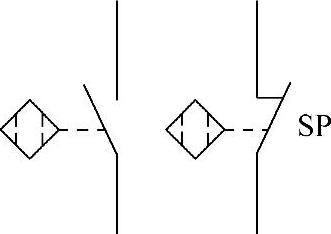

【摘要】：数控机床是一种由计算机控制的新型机床，其应用了很多的开关，这里仅介绍其中的一种——接近开关。图1-19 接近开关的图形和文字符号通过本任务的实施，对按钮、行程开关、万能转换开关和数控机床用开关电器应该都有了一定的认知。

数控机床是一种由计算机控制的新型机床，其应用了很多的开关，这里仅介绍其中的一种——接近开关。

接近开关又称无触头行程开关，它不仅能代替机械行程开关来完成行程控制和限位保护等，还是一种非接触型的检测装置，可用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液面控制和加工程序的自动衔接等。

1.特点

接近开关具有工作可靠、寿命长、功耗低、重复定位精度高、操作频率高及适应恶劣的工作环境等。因此，在数控机床的程控装置及微型计算机控制系统中得到广泛的应用。

2.分类

接近开关按其工作原理可分为高频振荡型、电容型、感应电桥型、永久磁铁型、霍尔效应型等多种。其中高频振荡型应用得最多。

3.组成及工作原理

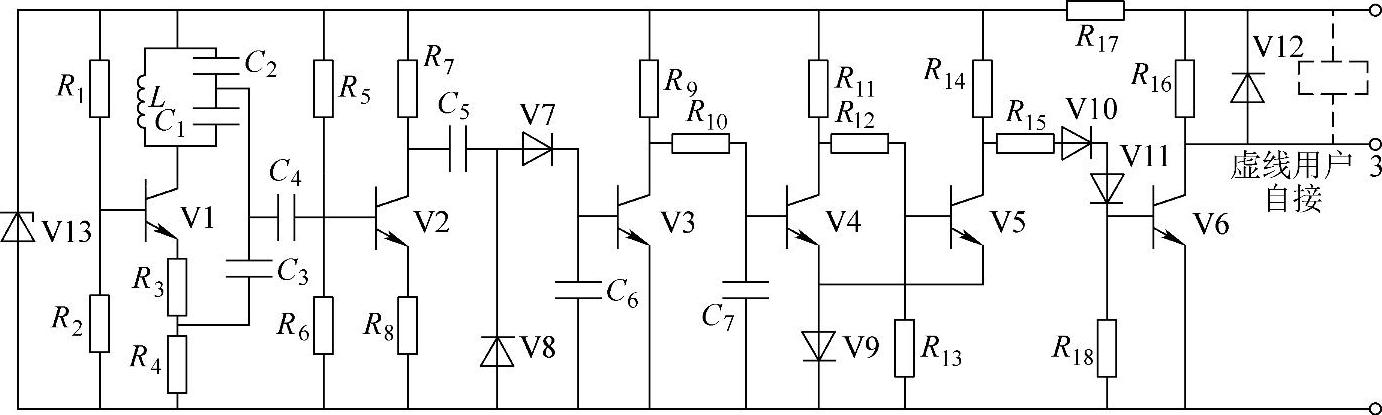

高频振荡型的电路形式有多种，但其构成都很相似，其工作原理图见图1-18。由图1-18可知，其由晶体管或集成电路组成的振荡器、放大器和输出电路三部分构成。其工作原理是，当装在运动部件上的金属物体接近高频振荡器的线圈L（称感应头）时，金属物体内部要产生涡流损耗，它吸收了振荡器的能量，使振荡回路的等效阻抗增大，其能量损耗增加，致使振荡减弱直至停振。利用振荡器的振荡与停振两种状态，经放大器和输出电路就能检测到有无金属物体，并输出相应的控制信号，完成行程控制和保护及检测的任务。
