一、在同一坐标轴中一次性绘制多个图形

准备好绘图数据，放在一个worksheet中；设置好各个数据列的绘图属性；用鼠标要参与绘图的所有数据列，按住Ctrl键，单击各列标题，可选中不连续的多个数据列；再选中相应的绘图命令即可在同一坐标轴中一次性绘制多个图形。

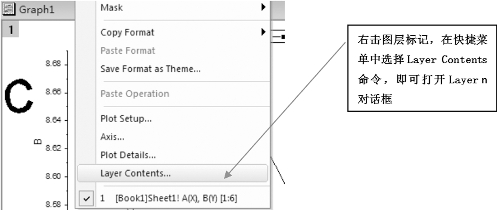

二、使用Layer n对话框向图层中添加新图形

pagenumber_ebook=197,pagenumber_book=185

图17-33

选中数据后，点击箭头吧，将选中的数据导入到右边的Layer Contents列表中，再单击OK。

pagenumber_ebook=198,pagenumber_book=186

图17-34

三、使用Plot Setup对话框添加图形

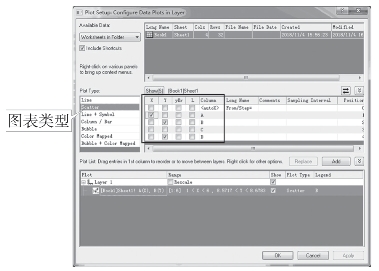

右击图层标记，从快捷菜单中选择Plot Setup…，或左键双击图层标记，或先激活graph子窗口，再选择Graph菜单中的Plot Setup…命令都可打开Plot Setup对话框。

pagenumber_ebook=198,pagenumber_book=186

图17-35(www.chuimin.cn)

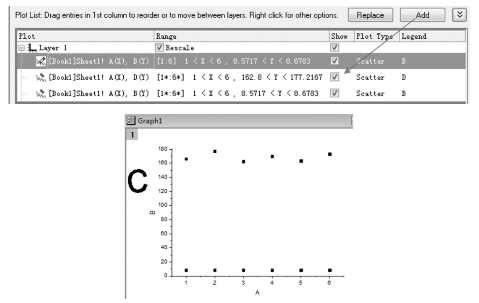

在弹出对话框中选择添加数据和图表类型，然后勾选A、B、C、D对应的X轴与Y轴，点击Add添加按钮，我们可以看到所选数据已添加到下面空白区域，最后点击OK，得到了在同一坐标轴出现了两个图形，如下图所示。

pagenumber_ebook=198,pagenumber_book=186

pagenumber_ebook=199,pagenumber_book=187

图17-36

四、坐标轴设置

坐标轴的属性可以通过坐标轴对话框进行更改；打开坐标轴对话框的方法有：

1．双击坐标轴、坐标轴刻度、坐标轴标签。

2．右击坐标轴、坐标轴刻度、坐标轴标签，从快捷菜单中选择Scale，Tick Label或Properties。

3．图层中右击鼠标，从快捷菜单中选择Axis。

4．菜单命令：Format｜Axes｜Axis Type。

5．菜单命令：Format｜Axis Tick Labels｜Axis Tick Label Type。
