图形文件管理-画法几何及土木工程制图
【摘要】：根据用户需要，可以选择某一样板文件打开即可，但AutoCAD提供的样板文件往往不符合我国制图标准，不建议采用。图13—5选择样板对话框2）打开已有的图形文件命令：OPEN↙或单击图标，或快捷键Ctrl＋O。当已取名的图形文件需要换名存盘时用SAVEAS另存为命令。可以选择另存为以前版本的图形文件格式，还可以为重要文件设置密码。如果当前图形文件已改动但未存盘，关闭时将提示是否保存。
1）建立新图形文件
命令：NEw ↙ 或单击图标
，或快捷键Ctrl＋N。
说明：命令执行后即弹出“选择样板”对话框，如图13—5所示。根据用户需要，可以选择某一样板文件打开即可，但AutoCAD提供的样板文件往往不符合我国制图标准，不建议采用。所以通常点击“打开”按钮右边的黑三角，选择“无样板打开——公制（M）”，打开后就创建了一个新图形文件，系统自动取名为Drawing1，存盘时可以改名。

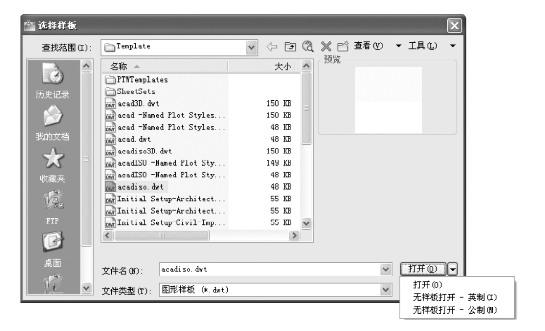

图13—5 选择样板对话框
2）打开已有的图形文件
命令：OPEN ↙ 或单击图标
，或快捷键Ctrl＋O。
说明：命令执行后即弹出“选择文件”对话框，直接或按路径选需要打开的图形文件。
3）保存图形文件(https://www.chuimin.cn)
命令：SAVE/SAVEAS ↙ 或单击图示
/
，或快捷键Ctrl＋S。
说明：这几个命令都可以保存文件。当新图形文件第一次保存时，应改名后存盘。当已取名的图形文件需要换名存盘时用SAVEAS另存为命令（第二个图标）。
可以选择另存为以前版本的图形文件格式，还可以为重要文件设置密码。
4）关闭图形文件
命令：CLOSE ↙ 或单击按钮
，或快捷键Ctrl＋F4。
说明：关闭当前的图形文件直接按绘图区右上角“×”按钮（注意不是系统关闭按钮）。
如果当前图形文件已改动但未存盘，关闭时将提示是否保存。
