局部视图一般按投影关系配置，如图12—2中A向视图。这种向不平行于任何基本投影面的平面投影所得的视图称为斜视图。图12—4旋转视图的画法图12—5镜像投影法与镜像视图4）镜像视图当用第一角画法所绘制的视图不易表达清楚时，可用镜像投影法绘制，但应在图名后注写“镜像”两字。如图12—5所示，把镜面放在物体的下面，代替水平投影面，将镜面中的反射图像进行投影，所得到的视图称为“平面图（镜像）”。......
2023-09-24
画法几何与土木工程制图第4版：基本视图
【摘要】：物体在W1面、H1面和V1面上的视图分别称为：右侧立面图——由右向左作投影所得的视图；底面图——由下向上作投影所得的视图；背立面图——由后向前作投影所得的视图，也简称背面图。以上六个视图称为基本视图。图12—1六个基本视图工程上有时也称以上六面基本视图为正视图（主视图），俯视图、左视图、右视图、仰视图和后视图。画图时，可根据物体的形状和结构特点，选用其中必要的几个基本视图。
物体在正立投影面（V）、水平投影面（H）和侧立投影面（W）上的视图分别称为：
正立面图——由前向后作投影所得的视图，也简称正面图；
平面图——由上向下作投影所得的视图；
左侧立面图——由左向右作投影所得的视图，也简称侧面图。
在原有三个投影面V，H，W的对面，再增设三个分别与它们平行的投影面V1，H1，W1，这样的六个投影面（即正六面体的六个面）称为基本投影面。物体在W1面、H1面和V1面上的视图分别称为：
右侧立面图——由右向左作投影所得的视图；
底面图——由下向上作投影所得的视图；
背立面图——由后向前作投影所得的视图，也简称背面图。
以上六个视图称为基本视图。六个投影面的展开方法如图12—1a所示。展开后，六个视图的相互位置如图12—1b所示。从广义上讲，六面视图仍符合“长对正、高平齐、宽相等”的投影规律。在方位上，六面视图之间也存在着位置对应的关系。如果不能按此位置排列，则必须在视图下方标注其名称。图名下用粗实线画一条横线，其长度应以图名所占长度为准。

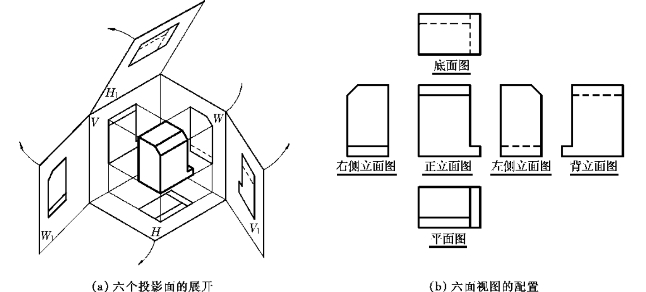

图12—1 六个基本视图
工程上有时也称以上六面基本视图为正视图（主视图），俯视图、左视图、右视图、仰视图和后视图。在建筑工程中图名还具有某种特定的涵义，详见第14章。画图时，可根据物体的形状和结构特点，选用其中必要的几个基本视图。
