【摘要】：图11-12立面图示例选取立面图应使图示范围非常明确。

室内立面装修图主要用来表达室内四周竖直立面的装修、装饰做法。一般包括该室内的四个立面图（含剖面图）及有关文字说明。

11.3.3.1　立面图的概念

室内设计工程图中的立面图，是一种与垂直界面平行的正投影图。它能够反映垂直界面的形状、装修做法等内容，是室内设计中不可缺少的图样。

11.3.3.2　立面装修图的两种表现形式

1.用剖面图的形式表现

由于室内顶棚的构造也被剖切到，所以剖面图表现形式可同时兼作表达顶棚的装修做法使用，如图11-12 （a）所示。为了使该立面装修图所表现的内容更丰富、更完整，通常在图中还适当地将位于该室内立面前方的家具和陈设物的投影画出。

2.用立面图的形式表现

此时，其画法仍是用粗实线表示该室内周边结构层的内缘（但不画粉刷层），用加粗的粗实线表示地坪线并将两端画出图形之外少许，如图11-12 （b）所示。为了突出主题，该表现形式仅表达出属于该室内立面的装修、装饰做法，并且尽量用简洁的图例说明各处的施工要求，必要时再用引出线和文字做一些附加说明。对位于该室内立面前方的构件、家具和其他陈设物，一律省去不画。

11.3.3.3　立面图的选取

首先根据实际情况的需要，确定出需画立面装修图的数目，然后按它（或它们）所处的方位，在相应的室内平面布置图中画入一个按国家标准规定的内视符号，如图11-7所示。

图11-12　立面图示例(https://www.chuimin.cn)

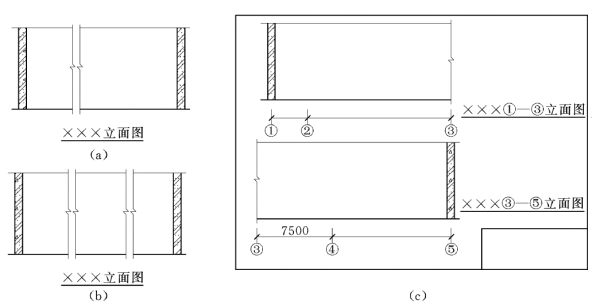

选取立面图应使图示范围非常明确。当垂直界面较长，而某个部分又用处不大时，允许截选其中的一段。如图11-13 （a）和图11-13 （b）所示，若必须表达时要在同一张图纸中分段表示，需用截断符号表示，如图11-13 （c）所示。

11.3.3.4　立面图的图名

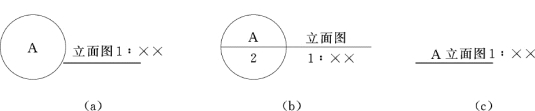

立面图下应标注图名和比例。常用标注方法有三种，如图11-14所示，其中第三种方法书写方便，故是常用方法。

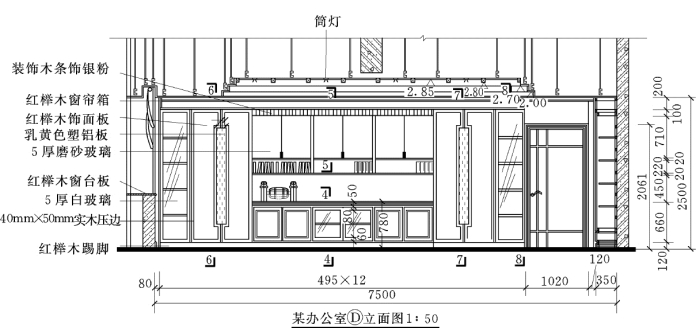

还可以以房间功能命名，如某住宅电视机背景设计图，某住宅客厅沙发背景墙设计图，某住宅餐厅背景墙装饰设计图等，用文字标注来表示图名，如图11-15所示。
