外墙剖面节点详图-画法几何土木工程制图
【摘要】：外墙剖面节点的位置明显，一般不需要标注剖切位置。外墙剖面节点图通常采用1∶10或1∶20的比例绘制。图14—18培训楼外墙剖面节点详图图14—18是培训楼A轴线处外墙剖面节点详图。详图①是屋顶外墙剖面节点，它表明屋面、女儿墙及窗过梁之间的关系和做法。外墙从上至下有许多节点，但基本上只有这三种节点类型，故而一般只需画出这三处详图作为通用图。
外墙是建筑物的主要部件，很多构件和外墙相交，正确反映它们之间的关系很重要。外墙剖面节点的位置明显，一般不需要标注剖切位置。外墙剖面节点图通常采用1∶10或1∶20的比例绘制。
图14—18 培训楼外墙剖面节点详图

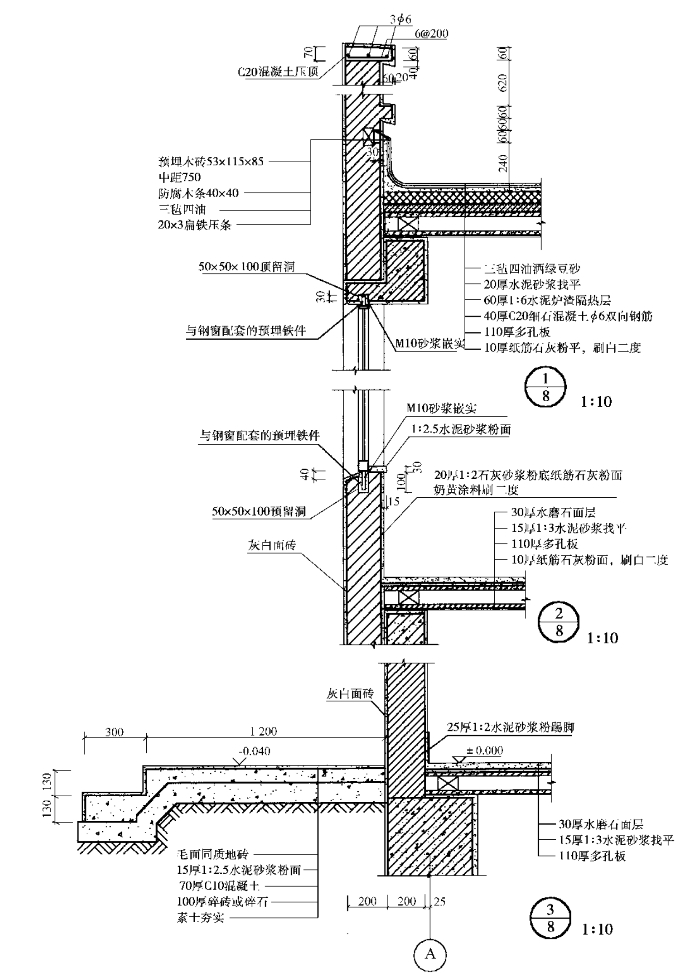

图14—18是培训楼A轴线处外墙剖面节点详图。详图①是屋顶外墙剖面节点，它表明屋面、女儿墙及窗过梁之间的关系和做法。屋面做法用多层构造引出线标注。引出线应通过各层，文字说明按构造层次依次注写。本例是卷材屋面，110mm厚屋面板上现浇C20细石混凝土另加φ6双向钢筋，然后铺1∶6水泥炉渣保温层，20mm厚水泥砂浆抹光，上铺三毡四油。屋面与女儿墙相接处应防止雨水渗漏，具体做法是，先在女儿墙上预埋间距为750mm的木砖，木砖上钉40×40的防腐木条，再用20×3的扁铁压条将油毡固定在防腐木条上。女儿墙顶部粉刷时内侧做成斜口式滴水，以免雨水渗入墙身。
详图②是窗台剖面节点，它表明了窗台的做法及与窗的关系。窗台预留50×50×100孔，内插与钢窗配套的预埋铁件25×120，用M10砂浆嵌实，窗台向外有坡度，用1∶2.5水泥砂浆粉面。
详图③是勒脚、室外踏步剖面节点，它表明勒脚、室外踏步和室内地坪的做法及相互关系。室外踏步以上的部分外墙面粉勒脚并采用与外墙一致的贴灰白面砖做法（一般将室外地坪以上1m内外墙粉成勒脚）。室外踏步和室内地坪的做法是用多层构造引出标注的方法说明的，如室外踏步，先将素土夯实，上铺100mm厚碎砖或碎石，然后加70mm厚C10混凝土（沿长度方向每10m做一道伸缩缝）再用15mm厚1∶2.5水泥砂浆抹平。
以上各节点的位置均标注在1—1剖面图中，可以对照阅读。外墙从上至下有许多节点，但基本上只有这三种节点类型，故而一般只需画出这三处详图作为通用图。
